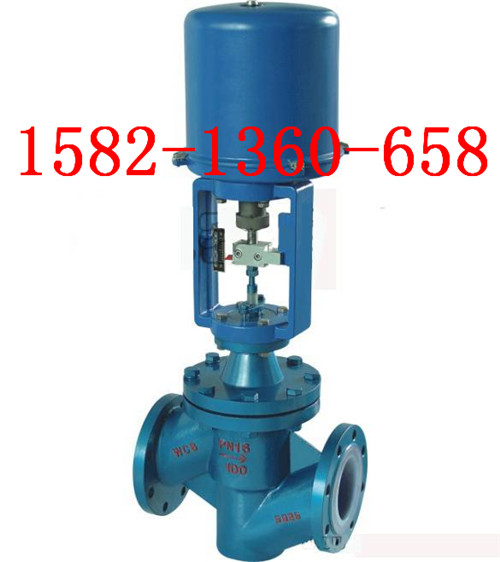

ZDLPF-16K衬氟电动波纹管调节阀  钢衬四氟调节阀  耐酸碱腐蚀调节阀  波纹管调节阀型号

当前位置: 首页> 机械及行业设备> 阀门> 截止阀
来源:[上海沪恭阀门有限公司]
联系人：小先生
手机：15821360658
电话：021-51095965
传真：021-51095965
QQ：2789162629
Email：2789162629@qq.com
地址：上海上海市奉贤区光明镇万明工业园区
品牌：沪恭
价格：面议 元/只
供应地：上海上海市
产品型号：ZDLPF-16K

一、ZDLPF-16K衬氟电动波纹管调节阀产品介绍：
      ZDLPF-16KW电动衬氟单座波纹管调节阀除了有ZDLPF-16K的功能外，还增加聚四氟乙烯波纹管密封结构，能够更好地满足密封性能，能达到多重密封保护，拒绝介质外漏，对要求苛刻的介质（氯气等剧毒和强腐蚀）有更好的密封保证作用。

       ZDLPF-16Kv衬氟电动波纹管调节阀是由3810L型（或PSL系列）直行程电子式电动执行机构和精小型座衬氟阀组成。在与流体接触的发体内比合法内组建均采用高温模压衬氟塑工艺，包裹一层聚全氟乙丙烯（F46）、聚四氟乙烯（PTFE）、可溶性聚四氟乙烯（PFA）等防腐材料，完全能达到切断腐蚀性介质与阀体外壳的接触，具有密封性能好，动作灵敏、流体通道呈S流线型、压降损失阀容量大、流量特性精确，电子式电动执行机构内含伺服功能，接受统一的4·20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。衬氟电动波纹管调节阀广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

二丶沪恭牌ZDLPF-16K衬氟电动波纹管调节阀的特点：
耐腐蚀：几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀
密封性能好：采用波纹管和填料双重密封结构，确保无外渗漏。
泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。
配用直行程电子式执行机构，输出力矩大、结构紧凑。
三、ZDLPF-16K衬氟电动波纹管调节阀的结构原理：
      ZJHPF-16K电动衬氟单座调节阀和ZJHPF-16KW电动衬氟单座波纹管调节阀是由直行程电子式电动执行机构和精小型单座衬氟阀两部分组成：
1.当电流信号转变成相对应的直线位移，推杆伸出的叫正作用，与阀配合构成电关式（B）。
2.当电流信号转变成相对应的直线位移，推杆退回的叫反作用，与阀配合构成电开式（K）。
3.电子式电动执行机构内含伺服功能，接受统一的4·20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，从而达到阀门阀芯准确定位。
4.其结构原理图及代号含义如下：
四、沪恭牌ZDLPF-16K衬氟电动波纹管调节阀结构原理图：
上图所示代号的含义：
序号 名称 序号 名称
01 电动执行机构 08 波纹管上盖
02 六角螺母 09 波纹管
03 指针盘 10 阀芯
04 行程标尺 11 填料
05 执行器支架 12 填料压盖
06 螺栓、螺母 13 阀体
07 阀杆
五丶ZDLPF-16K衬氟电动波纹管调节阀的主要技术参数：
（1）衬氟电动波纹管调节阀的主要技术参数表（3-1）
公称通径 20 25 32 40 50
阀座通径 10 12 15 20 10 12 15 20 20 25 32 25 32 40 32 40 50
额定流量系数 等百分比 1.2 2.0 3.2 5.0 2.0 3.2 5.0 8.0 5.0 8.0 12 8.0 12 20 12 20 32
配用执行机构型号 PSL PSL-201 202 PSL-204
381L 381LSA-08 LA-20 381LSB-30
行程（mm） 16 25
公称压力（Mpa） 0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
作用方式 电关式（B）、电开式（K）
信号范围 0~10Madc：4~20mmADC
流量特性 直线型、等百分比、快开
固有可调比 30:1
工作温度℃ -30℃—+150℃v
供电电源 220V50~60HZ
防爆等级 普遍型、防爆型
允许压差 不带定位器 1.3 0.85 0.74 0.47 0.3
带定位器 3.01 2 1.7 1.1 0.71
（2）衬氟电动波纹管调节阀的主要技术参数表（3-2）
公称通径 65 80 100 125 150 200
阀座通径 40 50 65 50 65 80 65 80 100 80 100 125 100 125 150 125 150 200
额定流量系数 等百分比 20 32 59 32 59 70 59 70 100 70 100 167 100 167 240 167 240 300
配用执行机构型号 PSL 40 60
381L 381LSB-50 381LSC-65
行程（mm） 40 60
公称压力（Mpa） 0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
作用方式 电关式（B）、电开式（K）
信号范围 0~10Madc：4~20mmADC
流量特性 直线型、等百分比、快开
固有可调比 30:1
工作温度℃ -30℃—+150℃
供电电源 220V50~60HZ
防爆等级 普遍型、防爆型
允许压差 不带定位器 0.27 0.18 0.11 0.12 0.08 0.05
带定位器 0.63 0.41 0.26 0.28 0.20 0.11
六、沪恭牌ZDLPF-16K衬氟电动波纹管调节阀的主要性能指标：
项目 技术性能指标
基本误差（％） ≤±5
回差＜（％） ≤3
死区＜（％） ≤5
泄漏量 ≤0.01%阀额定容量
额定流量系数偏查（%） ≤±10，当KV≤6.3时，为≤±15
允许泄漏量 调节型 10-4X阀额定容量
调节切断阀A 阀座直径 20 25 40 50 65 80 100 150 200 250 300
软密封：VI级
额定流量系数偏差 ±10
固有流量特性偏差 符合IEC534-1976和GB/T13927中规定的斜率要求
七、ZDLPF-16K衬氟电动波纹管调节阀的主要零件常用材料：
名称 材质
阀体、阀盖 HT200、ZG230-450、ZG0Cr18Ni9
衬里材料 F46、F4、PFA、PO、PE、PP
波纹管材料 聚四氟乙烯（PTFE）（F4）
阀芯材料 0Cr18Ni9
填料、垫片 聚四氟乙烯、柔性石墨
阀杆、推杆 2Cr13、0Cr18Ni9
电动执行机构 组合件（店装说明书）
八、沪恭牌ZDLPF-16K衬氟电动波纹管调节阀的主要外形和连接尺寸：
（1）衬氟电动波纹管调节阀的主要外形和连接尺寸示意图
（2）衬氟电动波纹管调节阀的主要外形和连接尺寸（PN10MPa表6-1）
公称通径 电动外径 结构长度 法兰连接尺寸 （气开）、（气关）
DO L D D1 D2 f b Z-φd 673
DN15 225 130 95 65 45 3 14 4—φ14 673
DN20 225 150 105 75 55 3 16 4—φ14 673
DN25 225 160 115 85 65 3 16 4—φ14 698
DN32 225 180 140 100 78 3 18 4—φ18 720
DN40 255 200 150 110 85 3 18 4—φ18 723
DN50 255 230 165 125 100 3 20 4—φ18 740
DN65 270 290 185 145 120 4 20 8—φ18 850
DN80 270 310 200 160 135 4 22 8—φ18 866
DN100 270 350 220 180 155 4 22 8—φ18 884
DN125 310 400 250 210 185 4 24 8—φ18 1040
DN150 310 480 285 240 210 5 24 8—φ23 1065
DN200 310 600 340 295 265 5 26 8—φ23 1090
DN250 350 730 395 350 320 5 28 12—φ23 1256
DN300 350 850 445 400 368 5 28 12—φ23 1520
（3）衬氟电动波纹管调节阀的主要外形和连接尺寸（PN16MPa表6-2）
公称通径 电动外径 结构长度 法兰连接尺寸 （气开）、（气关）
DO L D D1 D2 f b Z-φd
DN15 225 130 95 65 45 3 14 4—φ14 673
DN20 225 150 105 75 55 3 16 4—φ14 673
DN25 225 160 115 85 65 3 16 4—φ14 698
DN32 225 180 140 100 78 3 18 4—φ18 720
DN40 255 200 150 110 85 3 18 4—φ18 723
DN50 255 230 165 125 100 3 20 4—φ18 740
DN65 270 290 185 145 120 4 20 8—φ18 850
DN80 270 310 200 160 135 4 22 8—φ18 866
DN100 270 350 220 180 155 4 22 8—φ18 884
DN125 310 400 250 210 185 4 24 8—φ18 1040
DN150 310 480 285 240 210 5 24 8—φ23 1065
DN200 310 600 340 295 265 5 26 8—φ23 1090
DN250 350 730 395 350 320 5 28 12—φ23 1256
DN300 350 850 445 400 368 5 28 12—φ23 1520
九、衬氟电动波纹管调节阀的安装、使用注意事项：
衬氟电动波纹管调节阀应垂直安装于管道上，体积重量较大的以及使用在振动场合适时应加支撑和加固。
衬氟电动波纹管调节阀一般应设有旁通管路，以便在隔膜发生故障或维修时能转成旁路操作，使生产过程正常进行，在一般不重要场合，装设手轮机构后可以省略旁通管路，以进行手动操作，同时可限制阀门开度，当手轮机构停止使用时，应恢复到原空挡位置，以利于自控系统的正常进行。
清洗管道时，调节应处于最大开度，以便排出管道内污物。
如阀体衬有防腐层，安装在管道上时，应采用耐腐蚀软垫，并注意不使阀体法兰密封面受损。
对填料压盖应定期检查，防止因渗漏腐蚀而损坏其它零件和造成事故。
十、订货时请填写《规格书》或注明以下内容：
1.若订货前还未选定型号，请向我们提供你的使用参数：
（1）公称通径、额定流量系数KV。
（2）流体性质（包括公称压力、温度、粘度或酸碱性）。
（3）信号压力及电源。
（4）流量特性。
（5）阀门的开关形式。
（6）阀体和各部件材料。
（7）是否带附件，说明附件型号，以便我们为您正确选型。
2.若已经有设计单位选定我公司的产品型号，请按型号直接向我公司销售部订购。
3.当适用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，有我们的沪恭阀门专家为您审核把关
