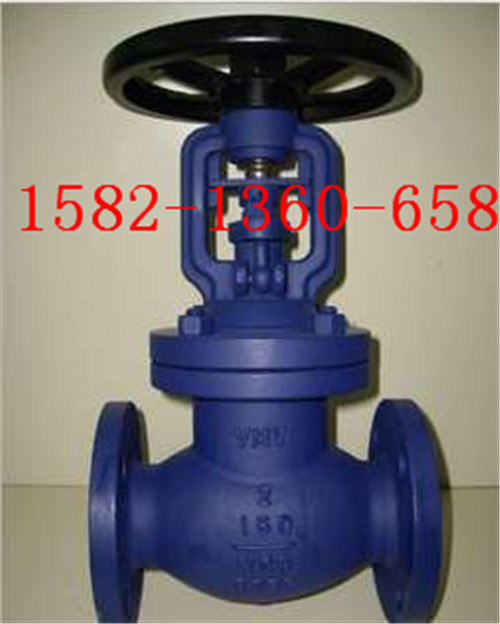

WJ41H-150LB 2寸美标波纹管截止阀  蒸汽导热油截止阀  耐高温蒸汽截止阀  铸钢波纹管截止阀

当前位置: 首页> 机械及行业设备> 阀门> 截止阀
来源:[上海沪恭阀门有限公司]
联系人：小先生
手机：15821360658
电话：021-51095965
传真：021-51095965
QQ：2789162629
Email：2789162629@qq.com
地址：上海上海市奉贤区光明镇万明工业园区
品牌：沪恭
价格：面议 元/只
供应地：上海上海市
产品型号：WJ41H-150LB

一、WJ41H/W美标波纹管截止阀产品简介：

      WJ41H/W美标波纹管截止阀引进国外先进技术，采用双层波纹管设计，焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。在高温情况下，阀杆不与介质接触，确保阀杆零泄漏。同时保证足够的强度和韧性，可以开关上万次。手轮采用人体工程学设计，使用寿命更长，操作轻松便捷。

二、沪恭牌WJ41H/W美标波纹管截止阀工作原理：
       WJ41H/W美标波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
三、WJ41H/W美标波纹管截止阀产品特点：
1、产品结构合理、密封性能可靠、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、直角式德标波纹管截止阀双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
四、沪恭牌WJ41H/W美标波纹管截止阀技术规范：
结构形式 construction BB-BG-OS&Y
驱动方式 operation 手动hand-operated
气动 pneumatic
设计标准 design standard BSS160
结构长度 face to face dimension ANSI B16.10
连接法兰 flanged ends ANSI B16.5
试验和检验 test&inspection API 1598
五、WJ41H/W美标波纹管截止阀产品性能规范：
公称压力(LB)
nominal pressure 		壳体试验压力(MPa)
shell test 		密封试验压力(MPa)
sealing test 		适用温度(℃)
suitable temp 		适用介质
suitable madium
150 3.0 2.2 -20℃-350℃ 水、蒸汽、油品等
water,steam,oil,etc.
300 7.5 5.5

六、沪恭牌WJ41H/W美标波纹管截止阀主要零部件材质：



序号NO. 名称part name 材质material
1 阀体body WCB、CF8、CF3
2 阀瓣disc 2CR13、SS304、SS316
3 轴销hinge pin SS304、SS316
4 波纹管组件bellows combination SS304、SS316L
5 阀盖bonnet WCB、SS304、SS316
6 填料packing 柔性石墨Flexible graphite、PTFE
7 压套gland 25#、304、316
8 定位片locator 25#、304、316
9 阀杆螺母stem nut 铜合金ZQA19-4
10 手轮hand wheel 碳钢carbon steel
11 并帽cap 25#
12 油杯oil cup 黄铜brass
13 六角螺母hexagon nut ASTMA193 2H、A193-8、A193-8M
14 双头螺栓bolt ASTMA193 B7、A193-B8、A193-B8M
15 垫片gasket 柔性石墨+不锈钢
flexible graphite+stainless steel、PTFE
16 阀杆stem 2Cr13、SS304、SS316

七、WJ41H/W美标波纹管截止阀产品尺寸：

BGL41H-150LB
压力等级
pressure 		150LB
DN 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 5" 6" 8" 10" 12"
L 108 117 127 140 165 203 216 241 292 356 406 495 622 698
H 191 191 197 200 218 220 238 250 300 350 350 450 520 520
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量(kg)Weight 3.7 4.4 5.1 7.5 8.8 12.2 16.1 21.4 33 51 69 105 180 265
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635

BGL41H-300LB
压力等级
pressure 		300LB
DN 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 5" 6" 8" 10" 12"
L 152 178 203 216 229 267 292 318 356 400 444 559 622 711
H 191 191 197 200 218 220 238 250 300 350 350 450 520 520
W 140 140 140 160 180 180 200 250 300 350 350 450 520 520
重量(kg)Weight 4.3 4.8 6.3 7.8 10.3 13.6 19 25 35 56 74 160 260 370
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635

八、沪恭阀门订货说明：
      1、①产品名称与型号②产品公称通径③产品公称压力④产品连接方式⑤使用介质⑥是否带附件以便我们的为您正确选型。
      2、如有特殊要求时请在订购产品时注明。
      3、若已经由设计单位选定的型号，请按型号直接向我公司（上海沪恭阀门有限公司）销售部订购。
      4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的阀门专家为您审核把关。
欢迎选购订做！
