QL手电两用螺杆启闭机产品简介

QL手电两用螺杆启闭机属于四川闸门厂家生产的一种产品，由机壳，机盖，支架，螺母，螺杆，压力轴承，螺杆，蜗杆，蜗轮手摇柄，电机，控制柜等组成。采用螺杆传动，蜗轮变速，螺母旋转，使螺杆上下运动，带动闸门启闭。产品按吊点数分为单吊点和双吊点两种型号，按驱动方式分为手动，电动和手电两用三种形式，是一种水利工程必备设备，广泛适用于水利工程闸门的启闭操作，是农田灌溉，污水处理厂，水利发电站，水库（水闸、堤坝、隧道、管道）等进水，退水闸的配套设备。

QL手电两用螺杆启闭机安装和调试注意事项

1，安装前要清除螺杆启闭机表面的污垢和灰尘，各润滑点要加足润滑油脂
2，安装时应保证机器与闸门的同心度，误差不能超过5mm
3，安装完成后，先行空载运行两个全程检查有无异常
4，螺杆启闭机调试时先提升100mm，检查各部件有无变形，闸门在门槽中的滑动情况，确认无误后方可继续提升，每提升0.5m再检查一次。

螺杆启闭机制动器工作原理

螺杆启闭机的制动器是产品重要的部件，在每台启闭机独立的驱动机构中，必须分别设置制动器。在启闭闸门时，制动器是用来调节闸门的下降速度、制动和暂停的制动装置，在启闭机构中，制动器用来吸收运动中的惯性，使其在一定的制动距离内停止行走。启闭机的制动器种类很多，一般根据制动力矩及使用情况来选择，制动力矩不大时，可选用短冲程交流制动器或长冲程交流制动器，制动力矩大用长冲程（或双短冲程）交流制动器。

成都川水四方水利设备有限公司—专业四川闸门厂家整理。

QL手电两用螺杆启闭机型号示意图

QL手电两用螺杆启闭机外形安装尺寸

QL手电两用螺杆启闭机主要性能参数

成都川水四方水利设备有限公司—专业四川闸门厂家整理。

安装QL手电两用螺杆启闭机注意问题
1、 一定要保持基础布置平面水平180o，QL手电两用螺杆启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、将QL手电两用螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘，螺杆的下方与闸门连接。
3、QL手电两用螺杆启闭机的基础建筑物安装必须稳固安全，机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4、安装QL手电两用螺杆启闭机根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
5、起闭机电气设备的安装，符合图纸及说明书的规定，全部电气设备均可靠的接地。
6、每台起闭机安装完毕，对启闭机进行清理，补修已损坏的保护油漆，灌注润滑脂。
QL手电两用螺杆启闭机的分类及载荷试验方法
QL手电两用螺杆启闭机可按不同特征进行分类：
①按操作动力可分为人力、电力、液力。
②按动力传送方式可分为机械传动和液压传动。机械传动又分为皮带传动、链条传动、齿轮传动和组合传动。液压传动可分为油压传动和水力传动。
③按启闭机的安装状况可分为固定式和移动式。中国常以此种分类法命名启闭机。
④按闸门与启闭机连接方式可分为柔性、刚性和半刚性连接。
⑤按闸门的特征类别分为平面闸门启闭机、弧形闸门启闭机和人字闸门操作机械等。通常也习惯以其综合的特征命名闸门的操作设备，如螺杆式启闭机、链式启闭机、卷扬式启闭机、液压启闭机、 台车式启闭机、 门式启闭机（起重机）等。

QL手电两用螺杆启闭机结构特点

1，QL手电两用螺杆启闭机包括电机、启闭机、螺杆、机架、防护罩等组成，采用三级减速方式，用国旋付传动，输出转距更大，螺杆启闭机配套钢架克服可以土建不平整，以减少整机噪音和振动。

2，采用户外型长时工作电机，防护等级必须达到≥IP155，行程控制机构采用十进制计数器原理，控制行程的误差0.5%。转距保护控制是通过螺杆产生轴向位移触动微动开关，来达到保护电器的原理。

3，QL手电两用螺杆启闭机具有操作维护简便，可实现现场和远控操作的特点。

QL手电两用螺杆启闭机安装方法介绍
1，QL手电两用螺杆启闭机安装前，一定要检查各零件是否良好，润滑油是否上足，螺栓有无松动，与其有关技术数据是否相符。
2，QL手电两用螺杆启闭机安装时一定要保持基础布置平面水平180°，螺杆启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直于闸台上横梁的水平面；要与闸板吊耳孔吻合垂直，避免螺杆倾斜，造成局部受力而损坏机件。
3，QL手电两用螺杆启闭机安装后一定要作试运行，作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求，再作载荷试验，在额定载荷下，作两个行程，观察螺杆与闸门的运行情况，有无异常现象。
4，确认无误后，方可正式运行,，在载荷运行一段时间后，要进行首次保养，把螺杆启闭机内新机件磨擦产生的金属沫特别是螺杆、螺母、涡轮、涡杆，要轻洗干净，涂上润滑油，密封严实，继续使用。

成都川水四方水利设备有限公司—专业四川闸门厂家整理。

安装镶铜闸门主要步骤

1、在镶铜闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。
2、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。

成都川水四方水利设备有限公司—专业成都镶铜闸门厂家整理。

3、镶铜闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。
4、二期浇筑前将镶铜闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。
5、镶铜闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使闸门启闭。
6、在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除，防止灰浆凝固影响铸铁闸门启闭。

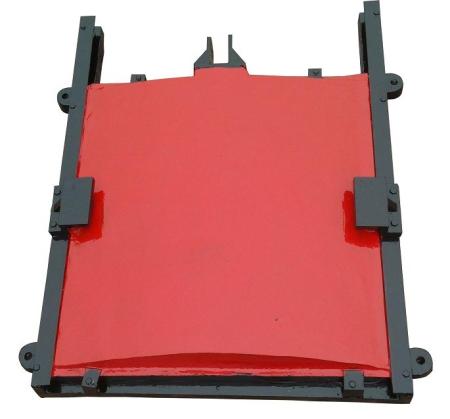

镶铜闸门介绍

镶铜闸门主要适用于给排水、水电、水利工程中，用以截止、水池、水槽、引水渠疏通水流或调节水位，主要由门框、闸板、密封圈及可调式锲型压块等不见组成，具有结构合理坚固、耐磨耐蚀性强、性能可靠和安装、调整、使用、维护方便等特点。

镶铜闸门主要是采用铸铁为基材，采用表面采用喷金属、涂料等方式防腐蚀，具有耐腐蚀，止水密封好、安装简单、使用寿命长等优点，产品还可生产有单、双向止水结构，止水采用精加工后自身或镶铜、不锈钢等止水方式。

镶铜闸门工作原理介绍

镶铜闸门主要由闸框、闸板、吊座及紧闭斜铁等零部件组成，克服钢闸门容易锈蚀的缺点，闸框、闸板全部采用铸铁组成，其中镶铜闸门闸框又由上横梁、下横梁、左直梁、右直梁组成。镶铜闸门是直接承受水压力的挡水构件，闸框是闸板四周的构件，同时也是闸板上下运动的滑道，滑道以外部分镶嵌于闸墩及闸底的二期混凝土中，将闸板所承受的水压力均匀地传递到闸墩及闸室底部，闸框迎水面四周与闸板框四周背水面接触处经机械精制，镶铜闸门刨光后平直光滑、贴合严密，使结合面、止水面与运动滑道合三为一，铸铁镶铜闸门进行启闭操作时，紧闭斜铁和闸框滑道确保镶铜闸门闸门的纵横运行轨迹，在水压力和紧闭斜铁的双重作用下，确保闸板运行平稳，使闸板与闸框滑道紧密贴合，从而达到有效止水的目的。

成都川水四方水利设备有限公司—专业成都镶铜闸门厂家整理。
