QL侧摇螺杆启闭机产品简介

QL侧摇螺杆启闭机属于四川启闭机厂家生产的一种产品，是一种采用人力操作平面闸门的启闭机械产品,并且安装有自锁功能，闸门可停留在任何位置，配有防盗嘴及专用工具，产品具有防盗水功能，机头和底座可单独供货，此种启闭机把手可自由装卸，手摇压力小于15kgf，其性能可靠，为中小吨位闸门理想之启闭设备。主要用于水力水电、市政建设、给水排水、水产养殖、农用水利建设等工程配套闸门使用，本产品在额定载荷下，作两个行程，观察螺杆与闸门的运行情况，有无异常现象。确认无误后方可正式运行。

QL侧摇螺杆启闭机使用方法

1，使用人员必须掌握侧摇式启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。

2，在使用前，一定要对侧摇式启闭机进行全面检查，个部位润滑情况是否良好，螺栓有无松动。

3，当机器运转时，操作人员不得离开现场，发现问题立即停机。对机器进行维修时，必须清除载荷。

4，螺杆启闭机在使用时，需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清除油垢，涂护新油，以防锈蚀。

QL侧摇螺杆启闭机特点

5，QL侧摇螺杆启闭机机身可浇注在水泥中，具有防盗机功能。

QL侧摇螺杆启闭机许可证使用管理办法

1，在没有取得使用许可证的情况下，禁止在水利工程上安装和使用。

2，QL侧摇螺杆启闭机是用于水利工程的设备， 必须配套使用许可证，是指通过对QL侧摇螺杆启闭机产品进行质量检测和对企业生产质量保证体系进行审查，确定该企业产品是否可以用于水利工程的一种管理方式，亦称水利工程启闭机产品质量等级评定。

3，生产和服务等过程的质量保证体系的审查，参照全面质量管理和ISO9000质量标准进行。水利部水工金属结构质量检验测试中心（以下简称质检中心）承担QL侧摇螺杆启闭机产品的质量检测工作。

4，关于QL侧摇螺杆启闭机的质量检测，依据下列技术规范、标准进行： DL/T5019－94 水利水电工程启闭机制造、安装及验收规范； SD315－89 固定卷扬式启闭机通用技术条件； SD298－88 QH高卷扬启闭机技术条件； SD207－87 QPPY系列液压启闭机。 若上述规范、标准进行了修订，产品质量的检测参数也按新修订的参数执行。

成都川水四方水利设备有限公司—专业四川启闭机厂家整理。

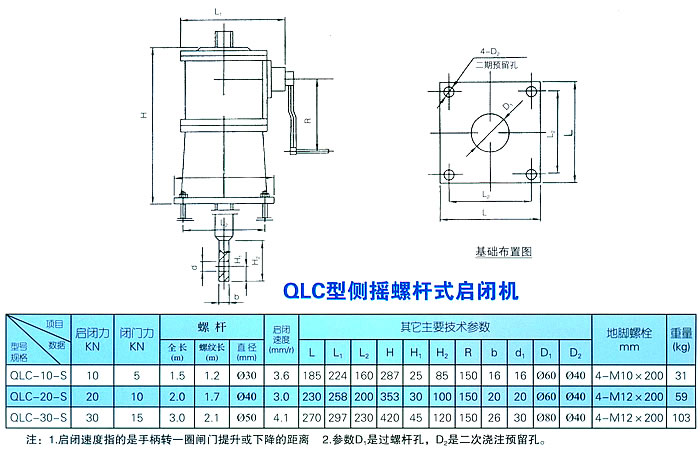

QL侧摇螺杆启闭机外形安装尺寸

QL侧摇螺杆启闭机安装步骤
1，安装QL侧摇螺杆启闭机的时候一定要保持底座基础布置平面水平180读，QL侧摇螺杆启闭机底座与基础安装平面的接触面积要超过90%以上，螺杆轴线要垂直闸台上衡量的水平面，要与闸门吊耳孔百分百垂直，以避免螺杆倾斜，造成局部受力而损坏机件。
2，将QL侧摇螺杆启闭机置于安装位置，把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘，螺杆的末端与闸门吊耳孔用螺丝连接。
3，QL侧摇螺杆启闭机机座和基础构件的混凝土，应按图纸的设计规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行螺杆启闭机试调和试运转操作。
4，安装QL侧摇螺杆启闭机时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm，高程偏差不超过正负5mm，安装稳固后进行浇注二期混凝土或与预埋钢板连接。
5，QL侧摇螺杆启闭机配套的电气设备，一定要符合图纸及说明书的规定，全部电气设备必须可靠的接地安装。
6，QL侧摇螺杆启闭机安装完毕，要对机器进行清理，补修已损坏的保护油漆，灌注润滑脂。
QL侧摇螺杆启闭机安装调整和调试注意事项。
1，QL侧摇螺杆启闭机安装前要清除表面污垢和灰尘，各润滑点加足润滑油脂。
2，安装QL侧摇螺杆启闭机时应保证机器与闸门同心度，误差不能超过5mm。
3，QL侧摇螺杆启闭机安装后必须先行空载运行两个全程检查有无异常。
4，调试QL侧摇螺杆启闭机时先提升100mm，检查各部件有无变形，闸门在门槽中的滑动情况，确认无误后方可继续提升，每提升0.5m再检查一次。
5，QL侧摇螺杆启闭机在无荷载的情况下，要保证三相电流不平衡不超过正负10%，并测出电流值。
6，当闸门处于全闭的状态时，将上限压紧上行程开关并固定在QL侧摇螺杆启闭机的螺杆上，当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。
7，QL侧摇螺杆启闭机的配套控制柜必须调试到保证闸门升降到上、下限位时的误差不超过1cm。
8，QL侧摇螺杆启闭机安装完成后，必须要作试运行，要做无载荷操作试验，最后检测安装是否符合技术要求。

成都川水四方水利设备有限公司—专业四川启闭机厂家整理。

安装镶铜闸门主要步骤

1、在镶铜闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。
2、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。

成都川水四方水利设备有限公司—专业成都镶铜闸门厂家整理。

3、镶铜闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。
4、二期浇筑前将镶铜闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。
5、镶铜闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使闸门启闭。
6、在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除，防止灰浆凝固影响铸铁闸门启闭。

镶铜闸门介绍

镶铜闸门主要适用于给排水、水电、水利工程中，用以截止、水池、水槽、引水渠疏通水流或调节水位，主要由门框、闸板、密封圈及可调式锲型压块等不见组成，具有结构合理坚固、耐磨耐蚀性强、性能可靠和安装、调整、使用、维护方便等特点。

镶铜闸门主要是采用铸铁为基材，采用表面采用喷金属、涂料等方式防腐蚀，具有耐腐蚀，止水密封好、安装简单、使用寿命长等优点，产品还可生产有单、双向止水结构，止水采用精加工后自身或镶铜、不锈钢等止水方式。

镶铜闸门工作原理介绍

镶铜闸门主要由闸框、闸板、吊座及紧闭斜铁等零部件组成，克服钢闸门容易锈蚀的缺点，闸框、闸板全部采用铸铁组成，其中镶铜闸门闸框又由上横梁、下横梁、左直梁、右直梁组成。镶铜闸门是直接承受水压力的挡水构件，闸框是闸板四周的构件，同时也是闸板上下运动的滑道，滑道以外部分镶嵌于闸墩及闸底的二期混凝土中，将闸板所承受的水压力均匀地传递到闸墩及闸室底部，闸框迎水面四周与闸板框四周背水面接触处经机械精制，镶铜闸门刨光后平直光滑、贴合严密，使结合面、止水面与运动滑道合三为一，铸铁镶铜闸门进行启闭操作时，紧闭斜铁和闸框滑道确保镶铜闸门闸门的纵横运行轨迹，在水压力和紧闭斜铁的双重作用下，确保闸板运行平稳，使闸板与闸框滑道紧密贴合，从而达到有效止水的目的。
