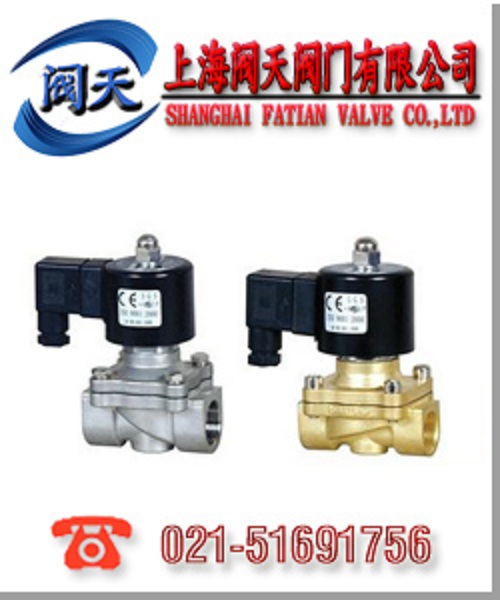

特点
采用二口(通)二位直动式膜片结构无压力启动，大大扩充了它的使用领域。采用平板式膜片结构启闭可靠，并且大大增强该产品的使用寿命。选用塑封线圈可提高该产品在众多环境下的安全使用。适用介质：液体、水、热水、气、油、瓦斯等,并请注意以下细节:
水(热水) 型2W-N电磁阀
规格型号
长（L）mm
高(H)mm
接管螺纹
2W-2.5N
40.5
75
PT1/8″1/4″
2W-4N
52.5
85.5
PT3/8″
2W-10N
69
117
PT3/8″
2W-15N
69
117
PT1/2″
2W-20N
73
123.5
PT3/4″
2W-25N
99
134.5
PT1″
2W-35N
112
172
PT11/4″
2W-40N
123
172
PT11/2″
2W-50N
168
209
PT2″
2W-50JF
型号
长(L)
高（H）
h2
法兰D
法兰D1
法兰D2
2W-10JF
96
145
45
90
ф14
ф65
2W-15JF
96
145
45
90
ф14
ф65
2W-20JF
98
155
50
100
ф14
ф75
2W-25JF
128
166
55
110
ф14
ф85
2W-32JF
158
204
67.5
135
ф18
ф100
2W-40JF
158
217
72.5
145
ф18
ф110
2W-50JF
202
227
78
156
ф18
ф125
注：需要常开式，在型号后加K，如2W-25JFK，F表示法兰连接。
外形尺寸，内部 结构图1
序号
名称
序号
名称
1
本体
2
膜片组合
3
膜片拉伸弹簧
4
电磁铁组合
5
可动铁组合
6
压缩弹簧
7
线圈组合
8
弹簧华司
9
六角盖形螺帽
10
出线护套
11
O令
12
螺钉
外形尺寸，内部 结构图2
型号
A
B
C
D
K(PT)
2W025-06
66
30.3
75
40.5
1/8〞
2W025-08
66
30.3
75
40.5
1/4〞
2W040-08
66
30.3
75
40.5
1/4〞
2W040-10
74
32.2
85.5
52.5
3/8〞
2W160-10
101.5
57
117
69
3/8〞
2W160-15
101.5
57
117
69
1/2〞
2W200-20
107
57
123.5
73
3/4〞
2W250-25
111.5
73.5
134.5
99
1〞
2W350-35
140
90
170
119
11/〞4
2W400-40
142
95
172
123
11/2〞
2W500-50
172
123
209
168
2〞
2W电磁阀规格参数
型号
2W025-06
2W025-08
2W040-08
2W040-10
2W160-10
2W160-15
2W200-20
2W250-25
2W350-35
2W400-40
2W500-50
使用流体
空气、水、油、瓦斯、液化气、天然气、煤气
动作方式
直动式
型式
常闭式或常开式
流量孔径mm
2.5
4
16
20
25
35
40
50
CV值
0.23
0.6
4.8
7.6
12
24
29
48
接管口径G
1/8
1/4
1/4
3/8
3/8
1/2
3/4
1
11/4
11/2
2
使用流体粘度
20CST以下
使用压力Kg/cm2
常闭：0∽10Kgf/cm2常开：0∽8Kgf/cm2
最大耐压力Kg/cm2
16Kgf/cm2
工作温度℃
-5∽80℃（高温V型-10∽120℃）
使用电压范围
+-10% 电压：AC220V AC110V DC24V DC12V 其它电压和工厂接洽
本体材质
锻黄铜和不锈钢304，不锈钢在型号后加“J”
油封材质
常规：NBR可选型：EPDM、VMQ、VITON
工作电压
AC:220V、110V、36V、50/60HZ DC:220V、110V36V、24V、12V
2W电磁阀
1、 如在食品机械和饮用水上使用，可在订货时提出密封材料可用食品级硅橡胶PYMQ。
2、安装手动装置的，在断电或紧急情况下，可以手动操作阀门开关。
3、需要法兰连接的可在订货时提出。
12
06
2021
2W电磁阀 不锈钢电磁阀 电磁阀厂家
来源:[上海阀天阀门有限公司]
联系人：叶先生
手机：13817238068
电话：021-51691756
传真：021-69577067
QQ：770500993
Email：cnvenn@126.com
地址：上海上海市地区闵行区莘松路958弄维园道30号501室
品牌：上海阀天
价格：面议
元/台
供应地：上海上海市
产品型号：2W
