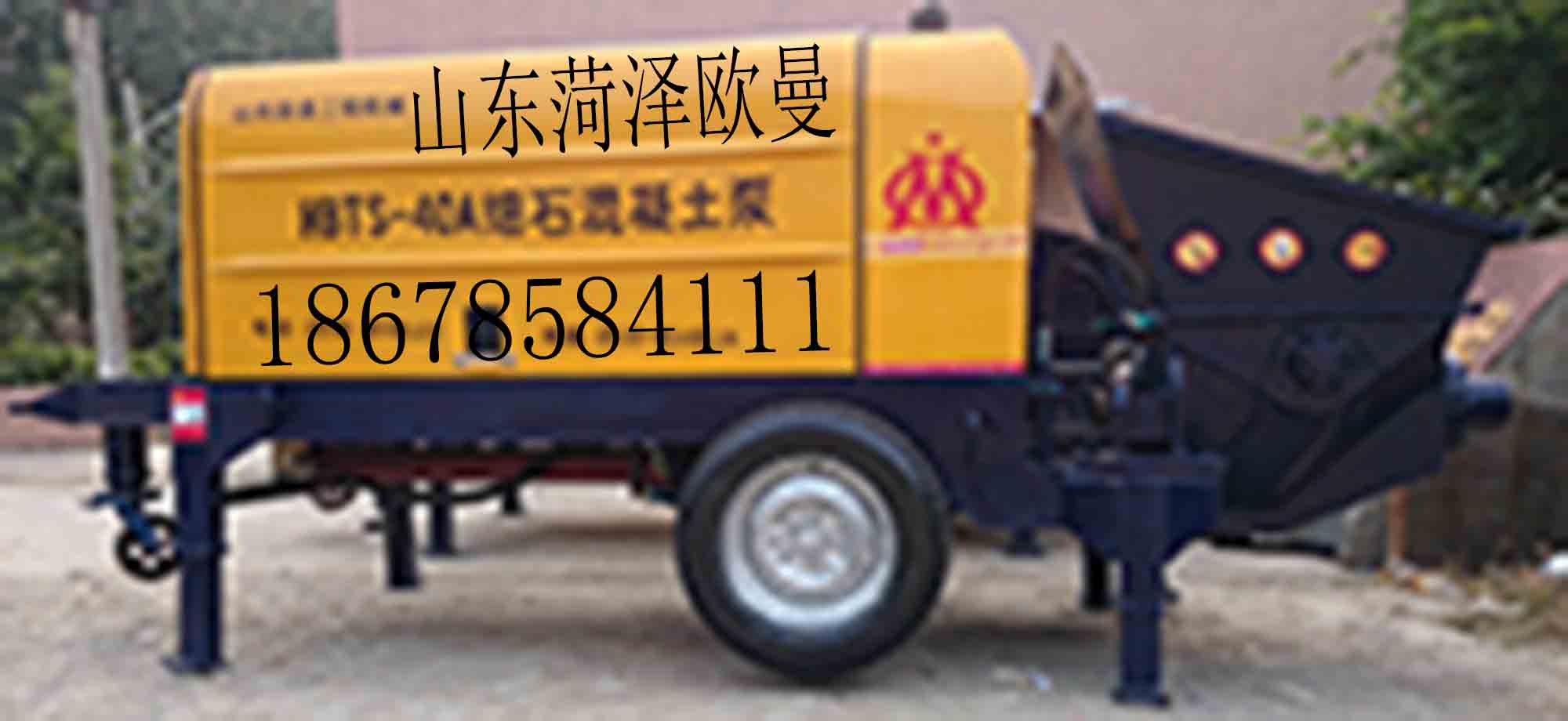

细石混凝土泵BS系列
1泵送系统
技术参数
项目
单位
S管阀
BS-40-13—45(电控)
HBTS-40A-13-45（电控）
理论最大混凝土输送量
m³/h
40
40
理论最大混凝土输送压力
Mpa
13
13
液压系统压力
MPa
28
28
液压系统油路形式
开式系统
电机转速
r/min
1480
电压
V
380v
主油泵
日本川崎 韩国川崎
输送缸缸径*行程
mm
Φ160×1200
眼镜板 切割环
mm
合金
润滑系统
电动多点自动润滑
搅拌正反转功能
手动
电机功率
Kw
45
最大骨料允许
mm
钢管Ø89 30
混凝土输送管直径
Mm
Ø89/ Ø108
砼塌落度
mm
100-230
液压油箱容积
L
240
料斗容积
M³
0.5
上料高度
mm
1300
遥控器
有线/无线 可选
电器
外形尺寸长*宽*高
mm
4750*1400*1700
整机质量
Kg
3000
最大输送距离
垂直
m
160
180
水平
m
600
650

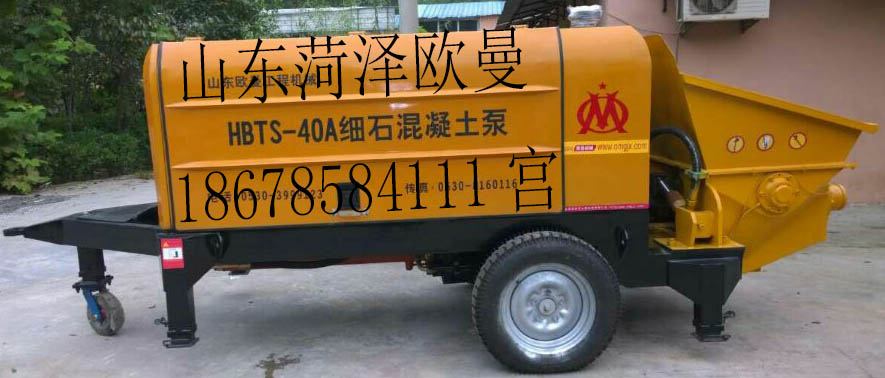

HBTS-40A(电控系统) 采用大排量液压系统 可靠性更强
系统压力损失小；
主泵送换向采用液控先导换向；使主泵送油路换向更可靠；平稳；
同时采用排量智能控制
；减小压力冲击；提高液压件及整设备结构寿命。
泵送液压系统具有安全溢流保护；
主泵还具备系统超压时；油泵压力自行切断截流装置；
使油泵获得多级可靠保障。
所有管路均采用锥面密封，管路接头密封可靠。

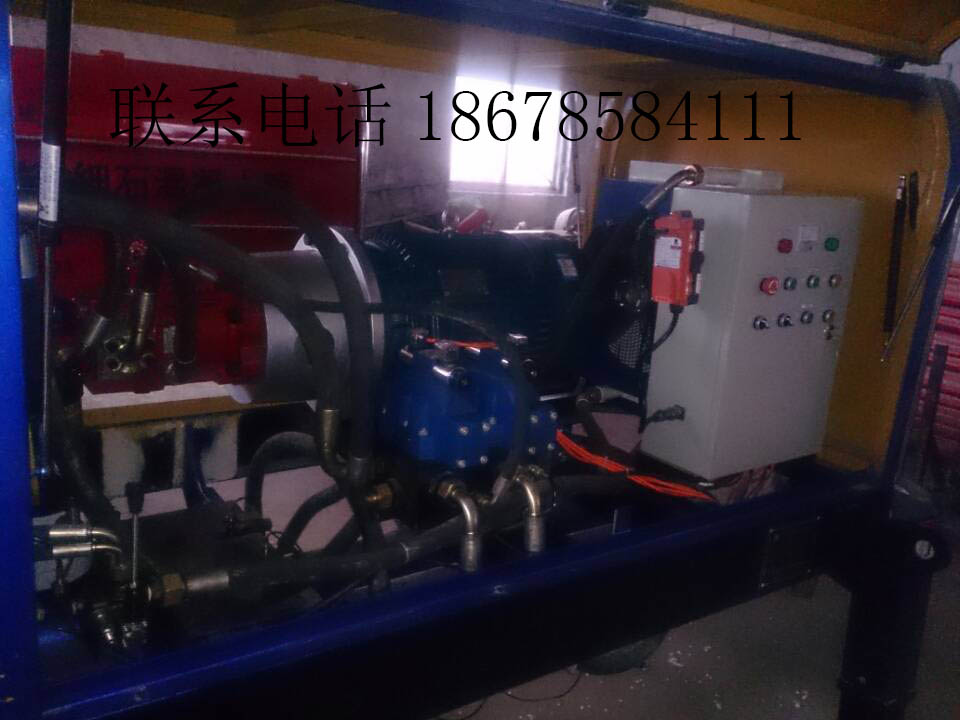

欧姆龙PLC控制系统
，液压系统采用单泵单回路结构简单故障率低稳定性能好
高效风冷却系统；液压油温升小。操纵系统，1电器柜盘面操作 2
无线遥控操作；
3手动应急操作
润滑泵电动式润滑泵，均采用多点式润滑系统；
为中心泵送系统提供润滑油脂；
提高元件使用寿命。
分配阀采用先进的S管阀，密封性好，结构简单可靠。
眼睛板和耐磨环采用硬质合金
，耐磨性
好，寿命长，更换方便，耐磨环采用可自动补偿间隙机构
1、流线型料斗，合理的安装倾角和更符合混凝土流动规律的料斗“S”管阀，提高了混凝土的流动性和泵送效率。
2、S阀大小衬套采用无油润滑轴承，润滑效果优良，使用寿命长（3）
2泵送系统
1、采用大直径、长行程主油缸，确保较高的出口压力及较少的换向次数
2、采用超大口径、长行程输送缸，确保输送泵具有卓越的吸料性能及较少的磨损+
03
21
2024
高层细石泵 细石混凝土泵 细石混凝土输送泵
来源:[巨野欧曼工程机械有限公司]
联系人：宫女士
手机：18678584111
电话：0530-3999123
传真：0530-8160116
QQ：401845097
Email：www.401845097@qq.com
地址：山东省菏泽市菏泽市经济技术开发区
品牌：欧曼
价格：100000.00
元/台
供应地：山东省菏泽市
产品型号：40
