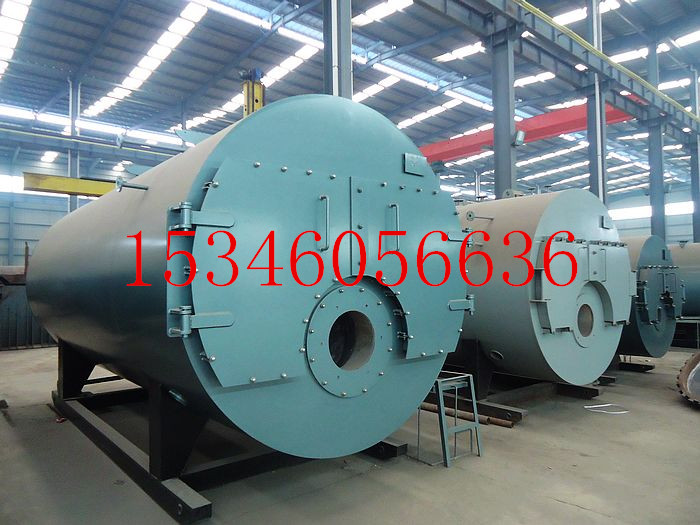

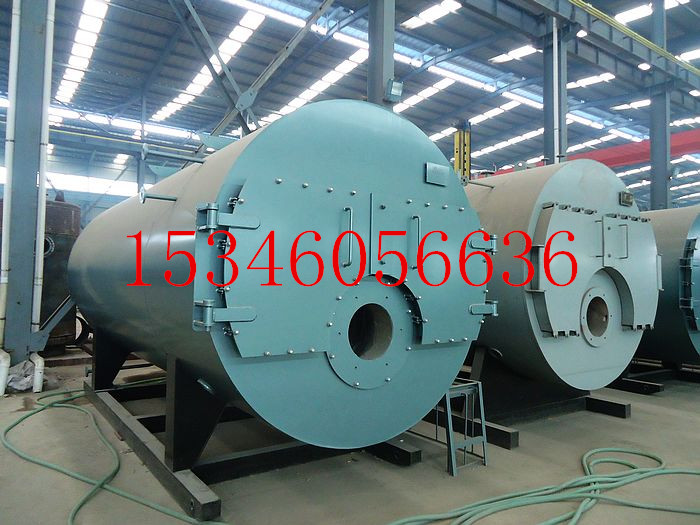

1吨燃油蒸汽锅炉为卧式快装内燃三回程火蒸汽管锅。采用最流行的偏置炉胆湿背式结构，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。锅炉装有活动的前后烟箱盖，使锅炉检修方便。锅炉配置技术性能良好的工业燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。

燃料：燃油、燃气

适用范围：食品加工、印染、制药提供生产用汽，医疗机构提供消毒用汽，为其它企事业、宾馆的采暖提供蒸汽，亦可通过水箱加热提供生活热水。

保护装置
1、水位实时监控功能：配有电子检测水位装置，实时监控锅炉水位。
2、时间设置功能：用户可根据需要，自由组合设定锅炉的起停时间。
3、漏电保护功能：控制系统检测到电热元件漏电后，将自动切断电源。
4、缺水保护：当锅炉缺水时及时切断燃烧器控制电路，防止燃烧器发生干烧损坏，同时控制器发出缺水报警指示。
5、电源异常保护功能：锅炉立刻停止运行。
6、超压联锁保护：锅炉内压力超过用户设定值时，禁止燃烧器工作并报警提示。
7、压力控制器、水位报警器、安全阀、极低水位报警等多重安全保护。

8、完整的燃气阀组及保护系统：提供从过滤器、调压阀、电磁阀等完整燃气阀组及配件，确保了燃气的安全性。
9、烟气监控装置，可自动监测锅炉的排烟温度，更加方便地掌握锅炉的燃烧情况。

WNS系列卧式燃油蒸汽锅炉规范(1)

序号	图号或型号	产品名称	产地	数量
1	WNS	锅炉主机	金泰锅炉	1
2	与产品配套	燃烧机	意大利百得	1
3	与产品配套	烟囱	金泰锅炉	1
4	与产品配套	烟囱弯头	金泰锅炉	1
5	与产品配套	分汽缸	金泰锅炉	1
6	与产品配套	全自动电脑控制器	南京	1
7	与产品配套	全自动水处理	美国	1
8	与产品配套	给水泵	郑州	1
9	YX-150	压力表0~2.5Mpa 2.5级	天津	2
10	YX14W-1.6T	压力表三通旋塞	开封	2
11	A48H-1.6C	全启弹簧安全阀PN2.5 DN80	开封	2
12	YXY8543-3-0	压力表存水弯管	金泰锅炉	1
13	J44H-1.6C	主汽阀 PN2.5 DN125	开封	1
14	J44H-1.6C	截止阀 PN2.5 DN50	开封	2
15	J44H-1.6C	止回阀 PN2.5 DN50	开封	1
16	X49X-25-350	水位表 PN1.6 DN25 L=350	天津	2
17	P48H-1.6Q	排污阀 PN2.5 DN50	开封	2
18	YXY8543-2-0	锅筒排污弯管	金泰锅炉	1
19	Q41F-1.6C	球阀 PN2.5 DN25	开封	4
20	SZB-IV	电极 式水位控制器PN2.5 DN25	南京	2
21	YXMK-50-C	压力控制器	南京	3
22	WZB-210	测温热电偶	南京	1
23	GB	螺栓、螺母	江苏	144
24	GB国标行业执行	锅炉质量安全检验证书		1
25	GB国标行业执行	产品发货清单		2
26	GB国标行业执行	安装使用说明书		2
27	GB国标行业执行	产品质量证明书		1
28	GB国标行业执行	锅炉总图		2
29	GB国标行业执行	锅炉基础图		2
30	GB国标行业执行	强度计算书		1
31	GB国标行业执行	自动控制使用说明书		1
32	GB国标行业执行	锅炉自动控制接线总图		2
33	GB国标行业执行	燃烧器使用说明书		1
