一、        不锈钢闸门 概述及用途

PMQF不锈钢闸门是我厂吸收国内外先进结构和工艺，而进行设计改进的一种给排水及污水处理的理想设备。本闸门的制造加工符合建设部CJ/T3006—1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、 冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1Mpa以下的用在管道口和交汇窖井、泥沙池、污水渠道、原站井水口，清水池等地方，用以截止疏通水流或调节水位。并与手轮式启闭机组合配套使用。

二、        不锈钢闸门结构特点：

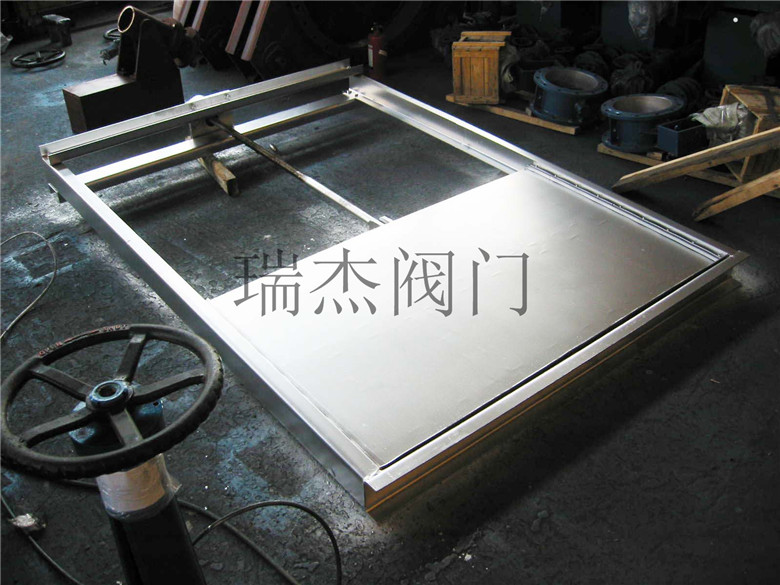

本闸门是由门框、闸板、导轨、铜条密封条、可调整密封机构等到部件组成。

本闸门具有结构简单，密封性好、耐磨性强、操作简单、安装方便、使用寿命长、适应性广等特点。

三、 不锈钢闸门主要性能：

1、不锈钢闸门渗水量：正向0.72 L/min.m，反向1.25 L/min.m

2、不锈钢闸门最大水头：正向10m，反向2.5m

3、工作介质：污水

4、安装方式：渠道式或靠墙式

5、启闭机型式：手轮式、手摇式或手电两用式

四、 不锈钢闸门主要零件材料

五、 不锈钢闸门安装事宜：

1、按预埋图中的要求预留闸门及启闭机安装位置。

2、用吊铅垂直线方法预埋预埋件，保证其平面度和垂直度为1.5~3%范围内。

3、用螺栓将门框、导轨固定在预埋件上。

4、当螺杆细长比（提升杆长度/螺杆外径）4H/d>2000时应设置轴导架，轴导架距闸门吊耳距离应大于闸门最大开启度。

六、 不锈钢闸门选用须知：

1、启闭机应根据表中启闭力及自动化程度确定，具体可参考启闭机样本。

2、平台设计负荷应考虑正反双向承受（关闭力参考开启力）。

3、轴导架是根据井深不同而设定的，设计时应与联轴器不干涉。（工作时整条螺杆，联轴器闸板都作上下移动为明杆闸门，工作时螺杆不移动，闸板上下移动称为暗杆闸门）。

4、反向承压闸门应特殊订货，正向承压闸门当用于承受反向水压时，水头应<2.5m.

5、本厂可承制特殊材料或特殊形式闸门。

6、订货时应注明H，并注明单独（或配套启闭机）的具体名称型号规格。

7、本厂供货不含任何予埋件，所有闸门布置参照下页。

8、本厂所供技术资料以此为准确性，样本修订不另行通知。
