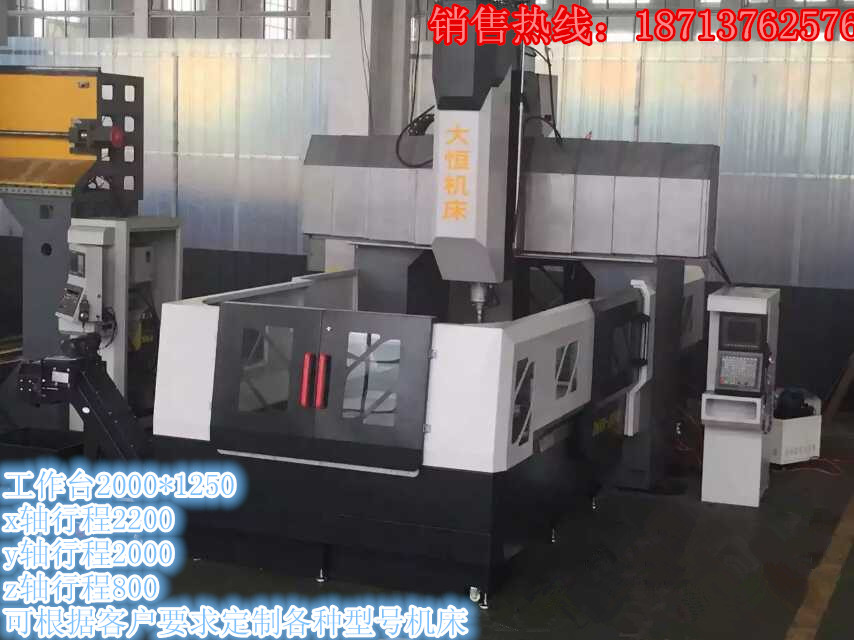

4米数控龙门铣床-定梁动台数控龙门铣床

当前位置: 首页> 机械及行业设备> 机床> 数控机床
来源:[河北大恒重型机械有限公司]
联系人:房女士
手机:18713762576
电话:0317-8177611
传真:0317-8036636
QQ:2904445910
Email:2904445910@qq.com
地址:河北省沧州市泊头市交河镇北八里村口
品牌:大恒机床
价格:面议 元/
供应地:河北省沧州市
产品型号:DHXK4022

一、 机床主要结构特点:

1. X轴:工作台沿固定床身导轨纵向往复运动。

X轴传动:采用交流伺服电机传动滚珠丝杠传动,带动工作台运动,实现X轴直线运动。

导轨形式:265滚柱直线导轨或455滚柱直线导轨

2. Y轴:铣头溜板沿横梁导轨往复运动。

Y轴传动:采用交流伺服电机传动滚珠丝杠传动。

导轨形式:355滚柱直线导轨

3. Z轴:铣头滑枕沿溜板导轨垂直往复经给运动。

Z轴传动:采用交流变频电机通过滚珠丝杠带动主轴箱上下进给运动,并加双杠配重

导轨形式:T型滑枕

4. 大件:

机床大件包括床身、工作台、立柱横梁整体铸造、铣头溜板、铣头滑枕、铣头。

机床大件均采用树脂砂造型、高强度优质铸铁件。大件毛坯经热时效处理粗加工二次回火,以消除内应力;粗加工后进行充分的时效处理,以消除加工残余应力;精加工在数控龙门镗铣床上采用自由装夹的方式进行高速轻切削,使机床具有良好的刚性和精度保持性。

5. 主镗铣头:

主铣头采用台湾主轴,带自动拉刀,同步轮结构。


4米设备参数对比:



项目

主要参数





DHXK-4022

DHXK-4026

DHXK-4028

DHXK-4032

1

X轴行程

mm

4200

4200

4200

4200

2

Y轴行程

mm

2400

3000

3200

3400

3

Z轴行程

mm

1100

1100

1100

1100

4

龙门跨距

mm

2200

2600

2800

3200

5

主轴端面至工作台距离

mm

250-1350

250-1350

250-1350

250-1350

6

工作台面积

mm

1800*4000

2200*4000

4000*2500

2800*4000

7

最大承重

T

12

14

16

18

8

T型槽数量

No.

8

10

11

13

9

T型槽尺寸/间距

mm

22/200

10

驱动方式



直连

11

主轴转速

rpm

6000或选配高低档速

12

主电机功率

kW

15/18.5

13

主轴扭矩

N.m

382/412

14

主轴锥度及规格



ISO7:24NO50   直径190

15

拉钉规格



P50T-2-MAS403-45°

17

X、Y、Z快移速度

m/min

10/10/7

18

X、Y、Z伺服电机功率

kW

X轴7.5,YZ轴5.5,X轴加减速机

19

X、Y、Z伺服电机扭矩

N.m

X轴36,YZ轴27

20

X、Y、Z伺服电机转速

rpm

2500

21

X、Y、Z轴丝杠直径

mm

Φ8050/Φ50

22

进给速度

mm/min

6000

23

最小步进当量

mm

0.00

24

数控系统



西门子828D/新代11A/发那科
