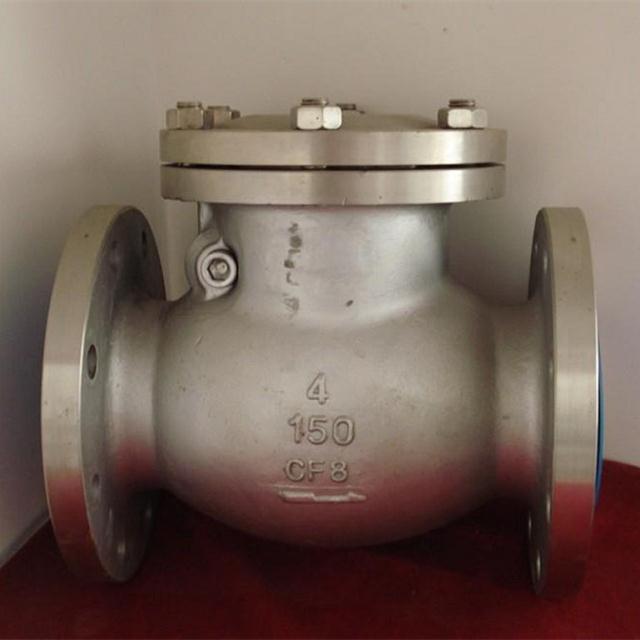

名称;美标止回阀  型号  H44W-150LB/300LB/600LB/900LB
种类  法兰旋启式止回阀    结构形式  旋启式止回阀
连接形式  法兰    主体材料  不锈钢，碳钢
公称通径  DN15-DN1000  mm  压力范围  1.0-12  Mpa
适用介质  水，油品，蒸汽等    适用温度  -50-450  ℃
适用范围  美标法兰旋启式止回阀    产品别名  法兰止回阀




API美标法兰止回阀  主要用途
止回阀选用于公称压力150LB～900LB,工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。

结构与特点
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。


  产品执行标准
类型  设计与制造  结构长度  法兰尺寸  压力～温度  试验～检验
旋启式止回阀  ANSI  B16.34  ANSI  B16.10  ANSI  B16.15  ANSI  B16.34  API  598
升降式止回阀  BS  1868

产品性能规范


公称压力（Lb）  150  300  600
强度试验  MPa  3.1  7.8  15.3
Lbf/in2  450  1125  2225
水密封试验  MPa  2.2  5.6  11.2
Lbf/in2  315  815  1630
气密封试验  MPa  0.5～0.7
Lbf/in2  60～100

主要零件材料及性能


体、盖、瓣、摇杆、导向套  销轴  垫片  密封面  工作温度
（℃）  适用介质
WCB  2Cr13  增强柔性石墨
1Cr13/柔性石墨
不锈钢/
耐酸石棉
PTFE
齿型垫片  13Cr
STL
本体材料
PTFE
尼龙  ≤425  水、蒸汽、油品、
硝酸类、醋酸类、
强氧化介质、尿素
WC1  ≤450
WC6  ≤540
WC9  ≤570
C5  C12  ≤550
CF8  304  ≤600
CF3  316
CF8M  304L
CF3M  316L


主要外形和连接尺寸  单位：mm
NPS  DN  Class  150Lb  WT(Kg)
in  mm  L  D  D1  D2  b  Z-Φd  H
2"  50  203  157  120.7  92  19.50  4-Φ19  161  17
21/2"  65  216  178  139.7  105  22.5  4-Φ19  180  23
3"  80  241  190.5  152.4  127  24  4-Φ19  190  33
4"  100  292  229  190.50  157.2  24  8-Φ19  220  44
6"  150  356  279  241.5  216  25.5  8-Φ22.5  257  78
8"  200  495  343  298.5  270  29  8-Φ22.5  292  137
10"  250  622  406  362  324  30.5  12-Φ25  350  207
12"  300  698  483  432  381  32  12-Φ25  398  279
14"  350  787  533  476.8  413  35  12-Φ29  445  387
16"  400  864  597  539.8  470  37  16-Φ29  490  446
18"  450  978  635  577.8  533  40  16-Φ32  520  621
20"  500  978  698  635  584  43  20-Φ32  546  770
24"  600  1295  813  749.3  692  48  20-Φ35  880  970

Class  300Lb
2"  50  267  165  127  92  22.5  8-Φ19  179.5  20
21/2"  65  292  190  150  105  25  8-Φ22  190  24
3"  80  318  210  168  127  29.0  8-Φ22.5  212.4  40
4"  100  356  254  200  157  32.0  8-Φ22.5  246  51
6"  150  445  317.5  269.7  216  37.0  12-Φ22.5  292  90
8"  200  533  381  330  270  41.5  12-Φ25.5  328  175
10"  250  622  444.5  387  324  48.0  16-Φ28.5  378.6  210
12"  300  711  521  451  381  51.0  16-Φ32  420  286
14"  350  838  584  514  54  54  20-Φ32  470  400
16"  400  864  648  572  57  57  20-Φ35  530  550
18"  450  978  711  629  60  60  24-Φ35  584  700
20"  500  1016  775  686  64  64  24-Φ35  610  860
24"  600  1346  914  813  70  70  24-Φ41  860  1931

Class  600Lb
2"  50  292  165  127  92  25  8-Φ19  203  34
21/2"  65  330  190  150  105  29  8-Φ22  229  45
3"  80  356  210  168  127  32  8-Φ22  235  63
4"  100  432  273  216  157  38  8-Φ25  286  114
6"  150  559  356  292  216  48  8-Φ29  330  207
8"  200  660  419  349  270  56  12-Φ29  381  387
10"  250  787  508  432  324  64  12-Φ32  457  580
12"  300  838  559  489  381  67  16-Φ35  584  778
14"  350  889  603  527  413  70  20-Φ38  635  9869
16"  400  991  686  603  470  76  20-Φ41  684  1380


订货须知：
一、①美标法兰止回阀  产品名称与型号
②美标法兰止回阀口径
③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定瑞通阀门公司美标法兰止回阀  型号，请按美标止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的瑞通阀门公司专家为您审核把关。
