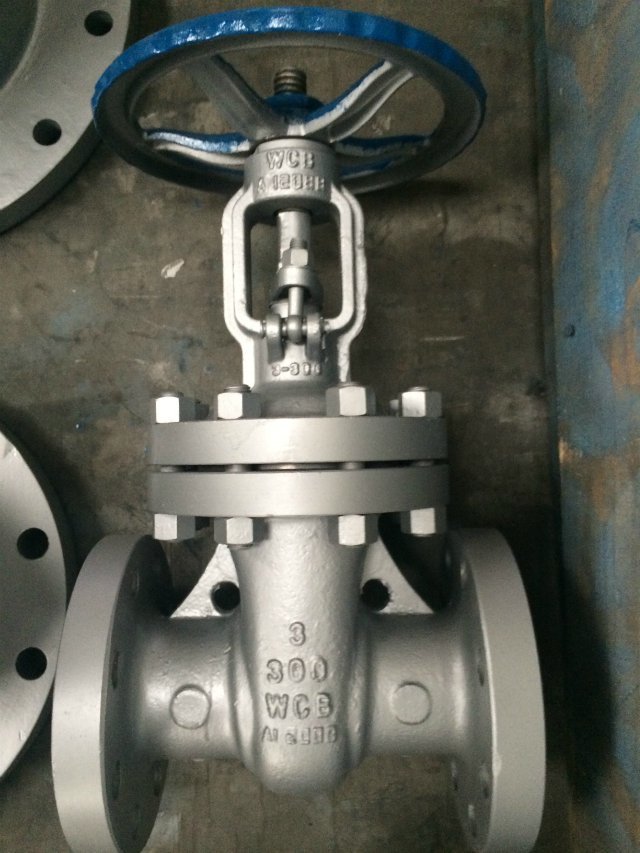

名称  美标铸钢闸阀  型号  Z41H-150LB  Z41H-300LB  Z41H-600
主体材料  铸钢    连接形式  法兰，对焊
公称通径  DN15-DN800  mm  压力范围  150LB~600LB  Mpa
适用介质  水，油品，蒸汽，硝酸类等  空气、氮气、氨、硝酸、醋酸、    适用温度  -160-550  ℃
适用范围  石油、化工，电力，冶炼，水处理，建筑，造船和食品机械等行业    产品别名  美标铸钢闸阀


美标铸钢闸阀系：Z41H-150LB  Z41H-300LB  Z41H-600LB  Z61H-150LB  Z61H-300LB  Z61H-600LB
材质有:铸钢，锻钢，不锈钢，301，304，316，316L等。
规格：DN15~DN800
标准：国标，日标，美标
压力：1.6Mpa~32Mpa（150LB~600LB）    5K~63K
连接：法兰，对焊
品牌：瑞通阀门
工作温度：-160~550
类型：直通式
介质：水，油品，蒸汽，硝酸类等  空气、氮气、氨、硝酸、醋酸、
外型：重型/中型

美标铸钢闸阀，碳钢美标闸阀  法兰式，对焊式闸阀



【产品用途】
Z41H美标闸阀适用于  ANSI  Class150~2500、PN20~42、JIS10~20K，工作温度  -29~425℃（碳钢）及  -40~500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
产品特点：①产品设计制造符合国外先进标准要求，密封可靠，性能优良。②结构设计紧凑合理，造型美观。③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
【产品执行标准】
设计与制造：API  600
法兰尺寸：ANSI  B16.5
结构长度：ANSI  B16.10
压力~温度：ANSI  B16.34
检验与试验：API  598
【产品性能规范】
Z41H美标闸阀主要性能规范
公称压力（Lb）  强度试验  水密封试验  气密封试验
MPa  Lbf/in2  Mpa  Lbf/in2  MPa  Lbf/in2
150  3.1  450  2.2  315  0.5~0.7  60~100
300  7.8  1125  5.6  815
600  15.3  2225  11.2  1630


【产品零部件材质】
Z41H美标闸阀主要零件材质
阀体、阀盖、闸板  WCB  ZG1Cr18Ni9Ti  CF8（304）  CF3（304L）  ZG1Cr18Ni12Mo2Ti  CF8M（316）
密封面  Cr13或硬质合金  本体（W）或硬质合金（Y）
阀杆及内件  2Cr13  1Cr18Ni9Ti  0Cr19Ni9（304）  00Cr19Ni11（304L）  1Cr18Ni12Mo2Ti  0Cr17Ni12Mo2（316）
填料  柔性石墨
垫片  不锈钢缠绕垫片
适用介质  水、蒸汽、油品等  硝酸等腐蚀性介质  强氧化性介质  醋酸等腐蚀性介质
适用温度  -29~425  ℃  -40~500  ℃


【产品外形和连接尺寸】
Z41H美标闸阀主要外形和连接尺寸
公斤级
或
公称压力  DN  尺寸（mm）  重量（kg）
d  L  LJ  D  D1  D2  b  Z-φd  W  H开
mm  in  ZA40  ZA540  ZA940  ZA40  ZA540  ZA940
Class150
PN2.0MPa  25  1  25  127  140  108  79.5  51  11.5  4-15  120  200  -  330  7  -  31
32  1  1/4  32  140  153  117  89  64  13.0  4-15  140  235  -  375  9  -  33
40  1  1/2  38  165  178  127  98.5  73  14.5  4-15  180  285  -  435  13  -  38
50  2  51  178  191  152  120.5  92  16.0  4-19  180  390  -  610  19  -  45
65  2  1/2  64  190  203  178  139.5  105  17.5  4-19  200  435  -  655  24  -  65
80  3  76  203  216  190  152.5  127  19.5  4-19  200  515  -  680  36  -  85
100  4  102  229  242  229  190.5  157  24.0  8-19  250  595  -  750  46  -  95
125  5  127  254  267  254  216.0  186  24.0  8-22  250  725  -  820  65  -  115
150  6  152  267  280  279  241.5  216  25.5  8-22  300  780  -  900  82  -  135
200  8  203  292  305  343  298.5  270  29.0  8-22  300  975  1010  1060  126  155  182
250  10  254  330  343  406  362.0  324  30.5  12-25  350  1150  1190  1250  178  213  230
300  12  305  356  369  483  432.0  381  32.0  12-25  400  1380  1420  1500  258  290  320
350  14  337  381  394  533  476.0  413  35.0  12-29  400  1540  1580  1750  385  430  470
400  16  387  406  419  597  540.0  470  37.0  16-29  500  1740  1780  1950  485  540  610
450  18  438  432  445  635  578  533  40  16-32  500  1950  1990  2150  580  640  710
500  20  489  457  470  699  635.0  584  43.0  20-32  600  2180  2220  2350  680  740  820
600  24  591  508  521  813  749.5  692  48.0  20-32  650  2560  2600  2710  940  1000  1080
Class300
PN5.0MPa  25  1  25  165  178  124  89.0  51  17.5  4-19  140  215  -  370  9  -  38
32  1  1/4  32  178  191  133  98.5  64  19.5  4-19  180  255  -  420  12  -  42
40  1  1/2  38  190  203  156  114.5  73  21.0  4-22  200  320  -  480  16  -  55
50  2  51  216  232  165  127.0  92  22.5  8-19  200  425  -  650  26  -  69
65  2  1/2  64  241  257  190  149.0  105  25.5  8-22  250  460  -  700  34  -  80
80  3  76  28
