CS41H-16C/25/40自由浮球式蒸汽疏水阀产品介绍：
CS41H-16C/25/40自由浮球式蒸汽疏水阀是目前国内最先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的水平。由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。自由浮球式蒸汽疏水阀的独特优点：是选用内置排空气阀，非常灵敏，工作质量高，能延长自由浮球式蒸汽疏水阀的整体使用寿命。自由浮球式疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，最小过冷度为 0℃ ，能使加热设备达到最佳工作效率；它的最低工作压力 0.01Mpa ，最大背压率 ≤85% 。该产品是石油、化工、印染、制药、造纸、食品等工业加热设备最理想的疏水阀。
CS41H-16C/25/40自由浮球式蒸汽疏水阀结构特点：
CS41H-16C/25/40自由浮球式蒸汽疏水阀规格及技术参数：
公称通径(DN）:15-150M
公称压力（PN）：1.6-4.0Mpa
最高工作压力（PMO）：0.2-1.6 Mpa
最高工作温度（TMO）：350 ℃
工作介质：蒸汽凝结水
无负荷漏气率小于3% 过冷度 0.5%

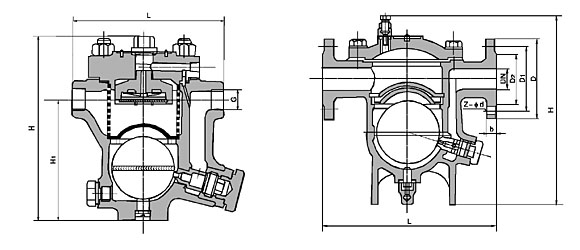

CS41H-16C/25/40自由浮球式蒸汽疏水阀主要结构图：
CS41H-16C/25/40自由浮球式蒸汽疏水阀零部件材料：
阀体材料
铸铁、碳钢WCB、不锈钢304
阀盖材料
铸铁、碳钢WCB、不锈钢304
阀座球材料
不锈钢304
过滤网
不锈钢304
CS41H-16C/25/40自由浮球式蒸汽疏水阀法兰连接外形尺寸： GB、JB
产品型号
口径
尺寸Dimensions
DN
L
H
D
D1
D2
b
f
Z-φd
CS41H-16C、25 C、40C
CS41H-16 B、25 B、40B
15
195
195
95
65
45
14
2
4-φ14
20
195
200
105
75
55
14
2
4-φ14
25
215
225
115
85
65
14
2
4-φ14
CS41H-16C、25 C、40C
CS41H-16D、25 D、40D
25
270
245
115
85
65
14
2
4-φ14
32
270
250
135
100
78
16
2
4-φ18
40
280
290
145
110
85
16
3
4-φ18
50
290
300
160
125
100
16
3
4-φ18
CS41H-16C、25C
CS41H-16F、25F
50
410
380
160
125
100
16
3
4-φ18
65
410
380
180
145
120
18
3
4-φ18
80
430
420
195
160
135
20
3
8-φ18
100
430
440
215
180
155
20
3
8-φ18
125
480
510
245
210
185
22
3
8-φ18
150
480
510
280
240
210
24
3
8-φ23
1、能连续排水，性能稳定，排水量大，漏水量小。
2、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
4、内部零件，均为不锈钢，抗腐蚀，耐磨损，寿命长。
5、自由浮球是阀内唯一的主要浮动部件，采用不锈钢高精度研磨的圆浮球。
