【阀门概述】:
上海立正阀门有限公司生产的【Q941F电动球阀】Q941F电动球阀和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少。密封性能优越等特点。通常适用于密封要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。
【阀门用途及特点】:
Q941F电动球阀适用于各种轻重工业及楼宇管道。明保阀门品质，全球共享!【球阀】广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
特点:
(1)流体阻力小，全通径的球阀基本没有流阻。
(2)结构简单、体积小、重量轻。
(3)紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
(4)操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
(5)维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
(6)在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
(7)适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
(8)由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
【阀门性能参数】:
型号
工作压力PN(MPa)
适用温度
适用介质
型号
工作压力PN(MPa)
适用温度
适用介质
Q941F-16C
1.6
≤180℃
水、汽、油
Q941F-16R
1.6
≤180℃
硝酸类
Q941F-25C
2.5
Q941F-25R
2.5
Q941F-40C
4.0
Q941F-40R
4.0
Q941F-64C
6.4
Q941F-64R
6.4
Q941F-16P
1.6
≤180℃
硝酸类
Q941F-16I
1.6
-29℃-150℃
水、蒸汽、气体、油品等
Q941F-25P
2.5
Q941F-25I
2.5
Q941F-40P
4.0
Q941F-40I
4.0
Q941F-64P
6.4
Q941F-64I
6.4
【Q941F电动带手轮球阀主要技术参数】
☆阀体
阀体形式
直通铸造球阀
公称通径
DN15～300mm
公称压力
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准
JIS、ANSI、GB、JB、HG等
连接形式
法兰式、螺纹式
阀盖形式
一体式
压盖型式
压盖压紧式
密封填料
V型聚四氟乙烯填料、柔性石墨填料等
☆阀内件
阀芯形式
O型球体阀芯
流量特性
近似快开型
☆执行机构
执行器型号
DSR、3810R、DZW、HQ、PSQ
主要技术参数
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
※注：如需详细执行器参数，请进入电动执行器页面进行查阅。
☆主要性能指标
公称通径 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数KV
21
38
72
112
170
273
384
512
940
1452
2222
3589
5128
7359
允许压差(MPa)
≤ 公称压力
动作范围
0～90°、0～360°
泄露量Q
按GB/T4213-92，小于额定KV0.01%
基本误差
±1%
回差
±1%
死区
≤1%(可调)
可调范围
250：1
350：1
☆主要零件材料
1
左阀体
WCB、CF8、CF8M、CF3M
2
右阀体
WCB、CF8、CF8M、CF3M
3
阀座
PEFE、PPL、304、316
4
球体
2Cr13、304、316
5
阀杆
2Cr13、304、316
6
密封填料
PTFE/柔性石墨
7
填料压盖
WCB、CF8、CF8M、CF3M

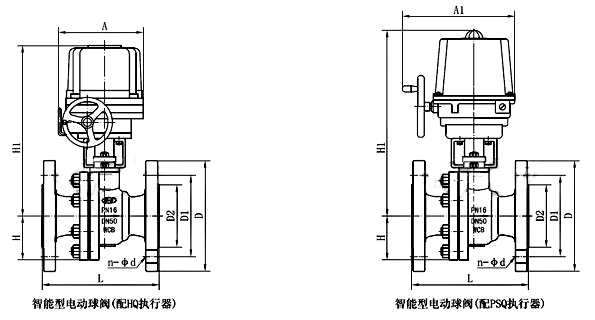

【Q941F电动带手轮球阀主要外形及连接尺寸】
公称通径 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
L
130
140
150
165
180
200
220
250
280
320
360
400
630
750
H
44.5
49
55
65
65
75
90
95
115
127
140
172.5
310
350
H1
根据所配执行机构型号而定
D
95
105
115
140
150
165
185
200
220
250
285
340
405
460
D1
65
75
85
100
110
125
145
160
180
210
240
295
355
410
D2
46
56
65
76
84
99
118
132
156
184
211
266
319
370
n-φd
4-14
4-14
4-14
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-22
12-22
12-26
12-26
A、A1
根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
