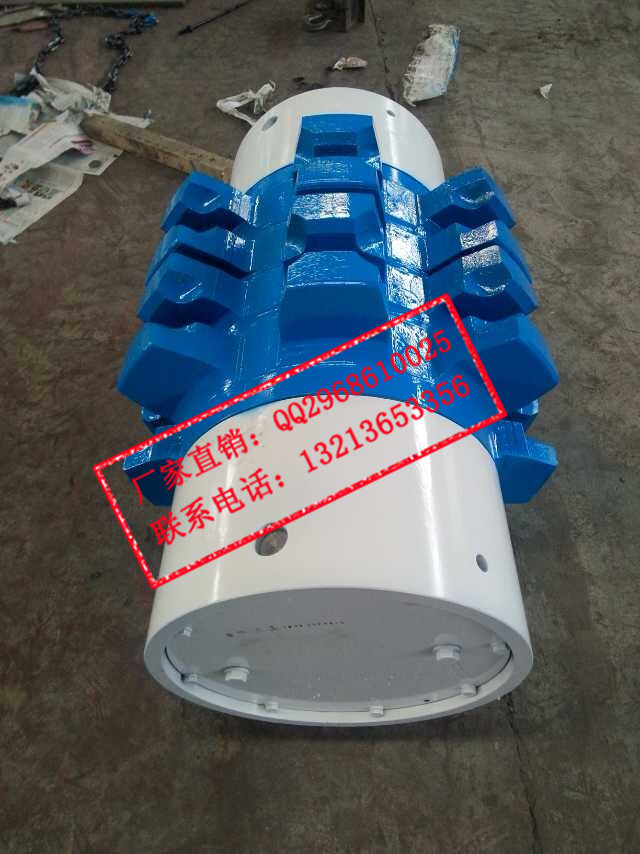

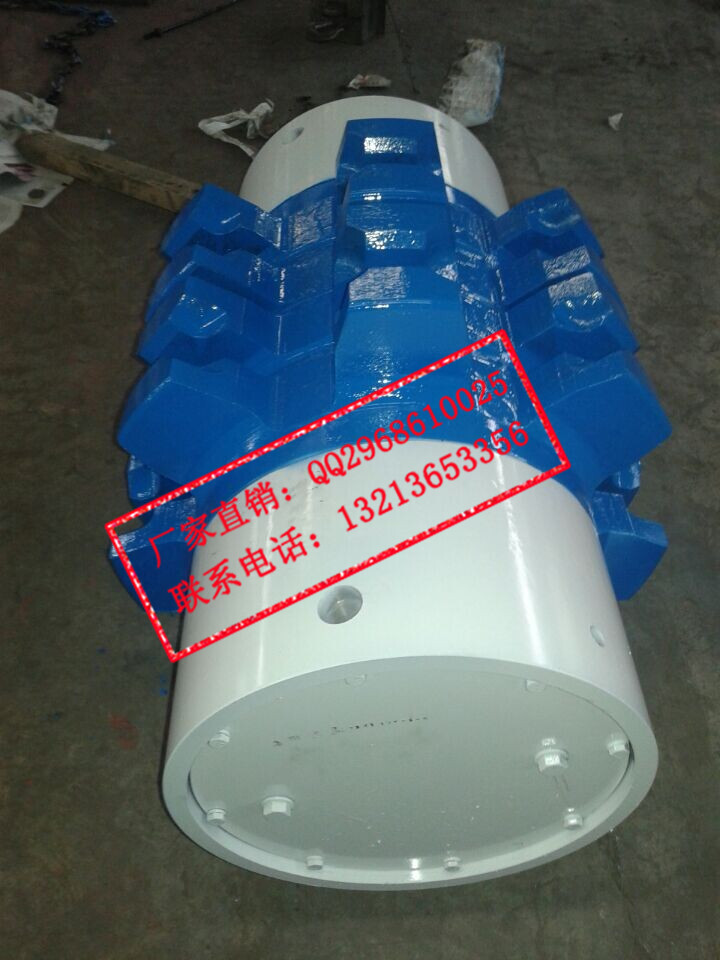

SZZ1200/525链轮组件 链轮轴组

1风筒  直径由300-1000mm

风筒 双抗正压聚力风筒

风筒类别：400    500    600   800   1000

风筒布匹型号：YJD-5   YJD-3    YJD -2 ………………

风叉型号：400   500  600  800  1000

分封器型号： 400  500  600  800 1000

直通型号：800变600   600变500

40T型架体，也叫40T型固定架，适用于SGB620/40T型刮板输送机，固定架位于机头架的底部，连接这分链器和护轴板，起到固定与承接作用。

30T联接环，也叫马蹄环，适用于SGB420/30型刮板输送机，在刮板输送机上，联接环连接着刮板和链条，通过一个个联接环将一块块刮板连接到链条上，通过传动部的机头链轮带动链条转动，刮板随着链条做同步运转，从而达到运输煤炭等物料的目的。

40T型联接环，也叫40T型马蹄环，适用于SGB620/40T型刮板输送机，它连接着刮板和链条，通过一个个马蹄环将一个个刮板连接到链条上，通过机头部的链轮的带动，链条带动着刮板运转，从而达到运输煤炭等物料的作用。

30T型链轮，适用于SGB420/30T型刮板机。传动链轮由链轮、半滚筒组成。采用6条M20螺栓组成一整体。链轮采用优质合金钢模锻或铸造，啮合齿面经淬火处理。锻造链轮的使用寿命为铸钢链轮的2倍以上，传动链轮与减速器第四轴以花键相连接，第四轴花键前端的平键和滚筒连接。两链轮同向旋转。将扭矩传递到盲轴链轮上。使用中应经常检查6条M20螺栓是否紧固可靠。

40T改型中双链链轮轴组，用于40中双链刮板机，40T中双链刮板机，采用18×64规格的C级热处理链条，采用综采链轮，其机头、中部槽、过渡槽及机尾部分仍沿用40T刮板机配置。

30T架体，又叫固定架，适用于SGB420/30T型刮板输送机，它位于机头架的下端，连接这护轴板和分链器，与护轴板通过螺丝固定，与分链器通过分链销连接，起到固定和承接作用。联系电话：13213653356，QQ：2968610025

40T型架体，也叫40T型固定架，适用于SGB620/40T型刮板输送机，固定架位于机头架的底部，连接这分链器和护轴板，起到固定与承接作用。

    40T链条，也叫40T型圆环链，适用于SGB620/40T型刮板输送机，该型号链条规格为φ18×64mm，每条圆环链的破断拉力不小于350KN，标准链条为15环/米，链条与机头轮和机尾轮连接，中间通过联接环（马蹄环）连接着刮板，通过传动部提供的动力，带动链条和刮板不断的运转，从而达到运输煤炭等物料的目的。

1、风筒尺寸或特殊形状规格的异型风筒、弯头、三通等，可根据需方要求制造。

2、风筒吊环、端圈等金属配件的规格如有特殊要求由供需双方商定。

3、风筒两端加反边其长度L，为150-200mm。

三、风筒通风性能测试报告

百米风阻 2-811

百米漏风率 ≤4.0

膨胀率 ≤3.0

四、风筒耐风压性：风筒经耐风压试验后不得产生风筒脱节、涂覆布撕裂、接缝开口等现象。风筒直径膨胀率不得大于3.0%.

1、耐风压测定：使风筒内压达到5000～5100Pa，并保持5min，观察风筒有无脱节、撕裂、接缝开口等异常现象；

2、膨胀率测定：在风筒耐风压测定的同时，用卷尺测量风筒周长，计算风筒直径膨胀率。

五、包装 运输贮存

1、风筒吊环应折叠在外侧，用编制袋包装。

2、风筒在运输过程中，防止机械撞击和摩擦，避免日晒、雨淋。

3、产品应贮存在通风良好的库房内，堆码不得过高，以免影响使用质量，使用过的导风筒，应先冲洗凉干，然后再折叠存放，禁止与有损于橡胶和塑料品质的物质接触，避免阳光直射、雨淋，仓贮温度应在－15℃～35℃之间，相对温度45-75﹪之间，并距热源1m以外。

4、产品在规定的运输、贮存条件下，自生产日期起，贮存期1年内其阻燃性、抗静电性符合本标准的规定。

5、导风筒应根据巷道及风机风量大小等要求选择适当规格，以及弯头、三通等异形规格，连接时注意气流方向。 联系电话：13213653356，QQ：2968610025

6、在巷道内应悬挂起来，做到平直、拉紧吊牢、逢环必挂、见坏必补、拐弯缓慢、排除积水，以利降低阻力。（修补方法：将破损处洗净凉干，用胶水处理）

17B过渡槽适用于SGB320/17B型刮板输送机，过渡槽是由槽帮钢和中板组焊而成，是机头架和中部槽的过渡连接装置。

22型过渡槽适用于SGD420/22型刮板输送机，过渡槽是由槽帮钢和中板组焊而成，是机头架和中部槽的过渡连接装置。

30型过渡槽适用于SGB420/30型刮板输送机，过渡槽是由槽帮钢和中板组焊而成，是机头架和中部槽的过渡连接装置。
