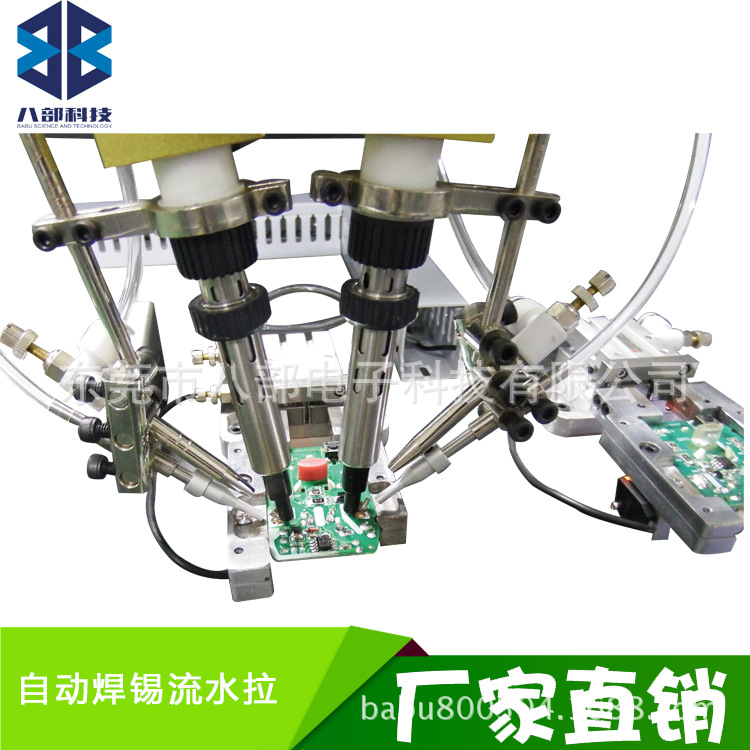

一、治具
。利用产品外轮廓对产品定位
。利用手指气缸夹紧工件
。利用前后调节块调节安装间隙

。当装入产品时感应器被挡住，延时，手指气缸自动夹紧，焊锡完成，延时，待焊点冷却，手指气缸松开，产品掉入客户流水线内流走

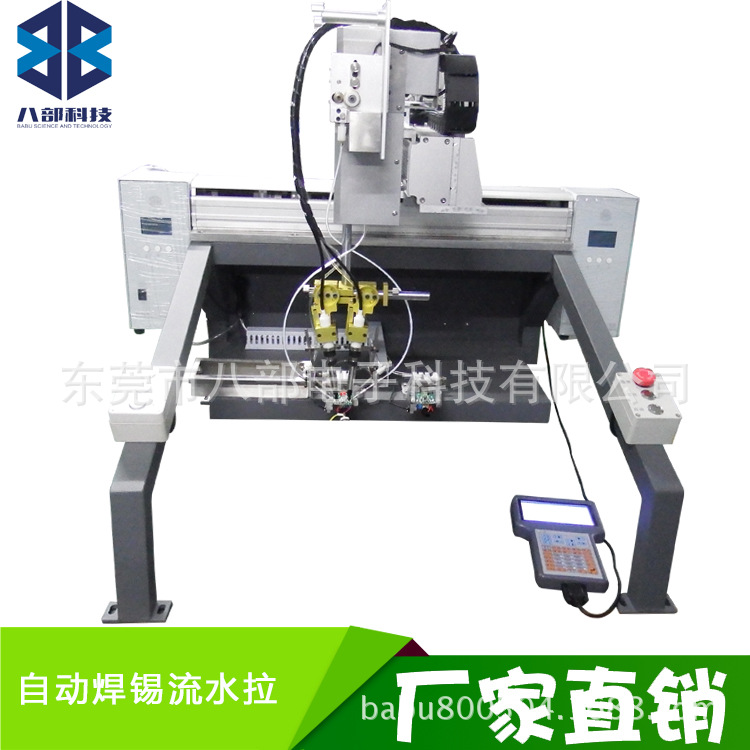

自动焊锡设备通过X\Y\Z\A四轴的配合运动来实现三维空间坐标进给
。通过破锡机破锡、送锡
。通过双烙铁焊锡组件给产品焊锡
。通过焊台给烙铁加热

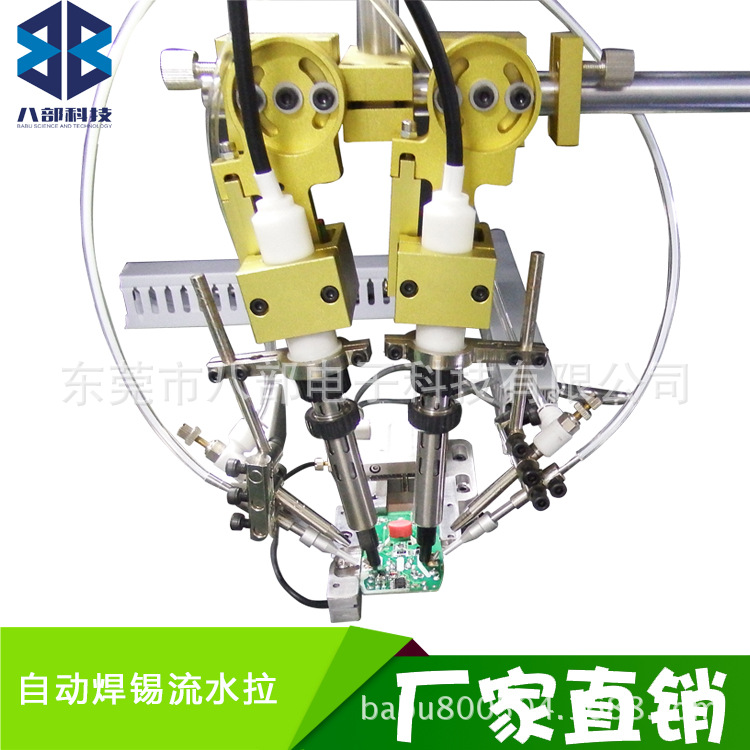

一、双烙铁焊锡组件：
。旋转Z轴，适应不同的焊锡方向，通用性好
。双烙铁结构提高焊锡效率
。带有缓冲的焊锡装置，确保焊锡时不损伤产品
。焊锡轨迹可见可改；
。焊锡速度可控，出锡速度可调
。手柄特别轻巧，适合长时间使用
。焊咀（烙铁头）可根据用户不同工作条件，选配不同焊咀；

自动焊锡设备技术参数：

焊锡方式：point、 line

工作范围：X=300mm*Y=300mm*Z100mm

速度；（X，Y,Z)500mm/s

重复精度；XY+/-0.01mm z+/-0.01 r+/-0.02°

控制器：PC调控

程序记录模式：理论值无穷大

运动方式；4axis rectangular coordinates

气压：0.6-0.9Mpa/6-8kgf/CM2

电源：100-240V AC 50-60HZ

工作温度：0-40℃

湿度：20-90% （non-cindensin)

机身体积：L680mm*w600mm*H80

自动焊锡机优点:
?华唯品牌自动焊锡机其优点为焊接产品焊点一致，焊接时间一致，品质稳定性能好。同时适用于多款产品，一人操作一台或多台设备，其焊接效率可达到人工焊接的2到4倍，具有蛮高的产能优势。
? ? 特别适用于汽车电子、数码、电子、电声、LCD、线路板等生产行业，连接（CONNECTOR）、RJ/网络变压器、排线、FPCB拉焊、COF拉焊、电脑主板、细小的CABLE、喇叭和马达等焊接，对焊接工人的焊接技术无任何要求，工人只需按一下“启动”键，即可实现高速焊接，能有效确保焊接的一致性、可靠性、稳定性、能有效解决人员流动性快，招工难和人员紧缺的现像。

自动焊锡机功能特点:
1.可对各种工件进行高速拖焊、点焊、斜焊焊接、抖焊等
2.有焊点陈列复制、参数复制功能
3.独有焊接产品品名设置，调查查找更直观
4.多级密码保护功能，操作员与技术人员分别授权
5.多机器之间通信，程序相互拷贝，节省重复编辑程式时间

自动焊锡机的保养:
1.不要在多灰尘的车间使用
2.烙铁发热芯不要重力碰撞
3.手持盒编程器不要掉到地上
4如经常使用，导轨

产品优势：
?◆?室温至设定温度仅需6秒。
?◆?可使用低温焊接?防止助焊剂快速燃烧及对精密电子零件造成不良影响。?
?◆?控制焊锡成果重要的元素有：温度控制、烙铁头的选择、送锡的速度、预热的时间、清洁烙铁头的时机及方式、锡丝的选择、材料的吸热程度………?
?◆?使用RTC温度控制，能够在较低温下焊接，让您的PC板或是零件不会因为温度太高而损伤。?
?◆?焊锡控制器具有多组焊接条件记忆，可根据不同大小的焊接作设定。?
?◆hw-200自动自动焊锡机是一种多用途的，可重复编程的自动控制操作机，具有2个或更多可编程的轴，用于工业自动化领域。?
?◆?教导盒设定方式，操作非常简单，不需要专业电脑工程师来操作，一般的操作人员在短短的时间内即可完成教育训练。?
?◆?可搭配自动化输送带，做全自动化作业，连线容易。?
?◆?几百种烙铁头的形式，可针对客户的需求设计各种不同的烙铁

公司简介：
东莞市八部电子科技有限公司，原东莞市东城华唯电子工具仪器商行，从一经营电子工具的贸易商，经过九年的沉淀与奋斗发展成为一家集研发设计、生产销售为一体的技术型企业。
? ? ? 我司主要生产产品：ESD监控系列，自动自动焊锡机系列，自动点胶机系列，自动锁螺丝机系列等三维自动化产品及自动破锡送锡机等系列相关配套产品。产品的实用与稳定得到广大客户的认可。
? ? ? 我司除了生产销售自主品牌“华唯”的产品以外，还为多家同行及客户提供ODM服务，欢迎广大朋友前来洽商。截止到2016年，我司已申请及拥有了十多项发明、外观、实用新型专利部分软件版权。
