蝶阀施工、安装要点

1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

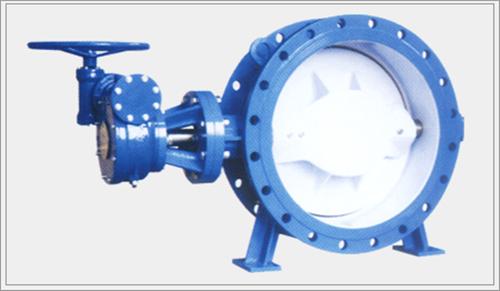

蝶阀工作原理图

2）、安装在保温管道上的各类手动阀门，手柄均不得向下。

3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。

一、蝶阀选用要点

1、蝶阀主要控制参数为规格尺寸。

2、蝶阀为单板式风阀，其结构简单、加工方便、造价低廉、操作简便，但调节精度差，仅适用于通风与空调系统中作开关或粗调节的场合。

3、可手动、电动或拉链式操作，可90°范围任意角度固定。

4、由于单轴单阀板，承受力有限，在大压差、大流速条件下时阀门使用寿命短。该阀有密闭式与普通式之分，保温和非保温之分。

5、电动式蝶阀仅有双位式控制，电动执行机构与多叶阀相同。

二、蝶阀执行标准

《风量调节阀》JB/T7228-94

制造标准：GB/T 12238-89

法兰标准：JB79-59

检验标准：JB/T9092-99

蝶阀的使用

正确选用

蝶阀的蝶板安装于管道的直径方向。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成，而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时主要的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

   如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上使用过程。

  蝶阀作为一种用来实现管路系统通断及流量控制的部件已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。

   现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无摩擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

蝶阀优点

1、启闭方便迅速、省力、流体阻力小，可以经常操作。

2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。

3、可以运送泥浆，在管道口积存液体最少。

4、低压下，可以实现良好的密封。

5、调节性能好。

6、全开时阀座通道有效流通面积较大，流体阻力较小。

7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。

8、密封面材料一般采用橡胶、塑料、故低压密封性能好。

9、安装方便。

10、操作灵活省力，可选择手动、电动、气动、液压方式。

蝶阀缺点

1、使用压力和工作温度范围小。

2、密封性较差。

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。

按密封形式可软密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。

按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。
