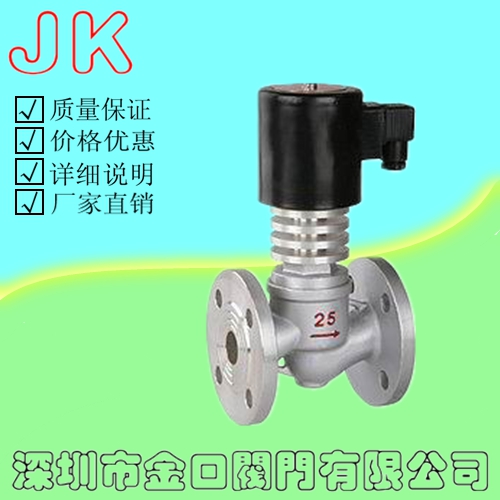

高温中压电磁阀,ZCG高温电磁阀

产品名称：高温中压电磁阀,高温蒸汽电磁阀

产品型号：ZCG

高温中压电磁阀概述

ZCG高温电磁阀的电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上

部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被

打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。启标高温电磁阀断

电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯

压下，达到断流密封作用，阀门关闭。

高温中压电磁阀用途

ZCG高温电磁阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性

气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自

动调节和远程控制。

高温中压电磁阀特点

1、特点：耐高温：采用金属硬密封，提高了使用温度。

2、耐磨：选材合理，阀杯和导向套间巧秒地利用流体的润滑作用，减少磨损。

3、采用杠杆原理保证线圈和阀体彻底隔离。工作。

主要技术参数

公称通径DN(mm) 20 25 32 40 50 65

公称压力（MPa） 1.6

工作压差（MPa） 0.04~1.6

工作介质 蒸汽、油（高温气体、液体）

介质温度（℃） -40~350

环境温度（℃） -40~60

环境温度（℃） 95±3%

额定电压（V） Ac220

功率（VA） 45

绝缘等级 H级

工作频率 连续

额定流量系数（KV） 5.4 9 15 18 28 40

泄漏量（ml/min） 1.5 3.0 30 45 60
