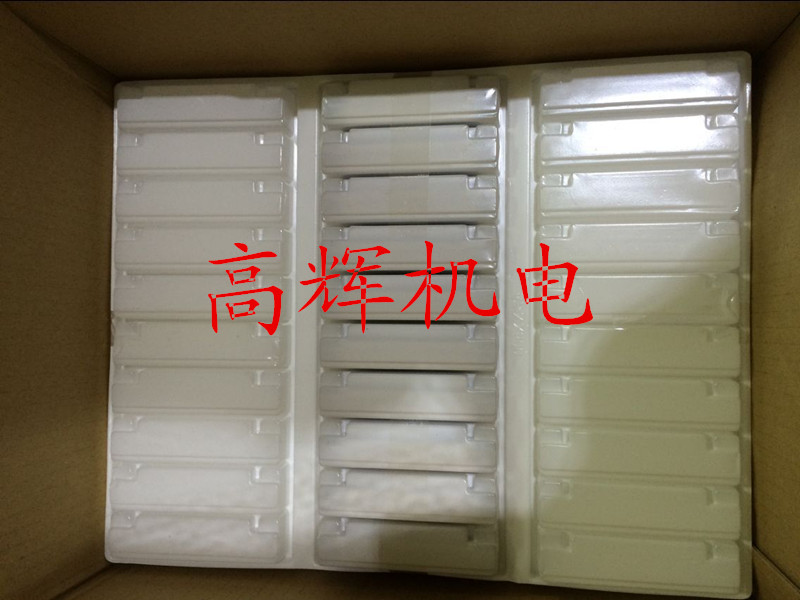

产品型号：57-10500-27

产品名称：连接器

产品品牌：DDK

面向地区：全国

产品介绍

2.159mmピッチ、はんだ付け用リボンタイプコネクタです。57ファミリーコネクタ

の基本となるもので、5タイプあります。

【特長】
■57シリーズは、57ファミリーコネクタの基本となるもので、下記の5タイプがあ

ります。
·57-10タイプ（ユニット接続用プラグ）。
·57-20タイプ（ユニット接続用レセプタクル。
·57-30タイプ（ケーブル用ストレートフード付プラグ）。
·57-40タイプ（ロックスプリング付パネル用レセプタクル）。
·57-60タイプ（ケーブル中継用レセプタクル）。

【技术参数】
コネクタ形状           角型

数字                   57
適用ピン·コンタクト    オス(プラグ)

芯数                   50
用途                   パネルマウント

許容電流(A)             5
許容電圧(V)             AC500

電線接続方法           ハンダ
接続方向               ストレート

保護機能(耐環境性)      無
商品分類               ユニット接続用プラグ

デビエーション          無
特長                   10タイプ(機器内用)

表面処理(シェル)        Niめっき
表面処理(コンタクト)    Auめっき

特記                   ソルダディップ形
コネクタシリーズ頭文字  数字

【产品相关具体型号如下】

型番 スライド値引 RoHS 適用ピン、コンタクト 芯数
57-10140  対応 オス(プラグ) 14
57-10140-4  対応 オス(プラグ) 14
57-10240  対応 オス(プラグ) 24
57-10360  対応 オス(プラグ) 36
57-10360-13  対応 オス(プラグ) 36
57-10500  対応 オス(プラグ) 50
57-10500-27  対応 オス(プラグ) 50
57-20140  対応 メス(ソケット) 14
57-20140-8  対応 メス(ソケット) 14
57-20240  対応 メス(ソケット) 24
57-20240-8  対応 メス(ソケット) 24
57-20240-D35-CG あり 対応 メス(ソケット) 24
57-20360  対応 メス(ソケット) 36
57-20360-D35-CG あり 対応 メス(ソケット) 36
57-20500  対応 メス(ソケット) 50
57-20500-31  対応 メス(ソケット) 50
57-20500-D35-CG あり 対応 メス(ソケット) 50
57-30140 あり 対応 オス(プラグ) 14
57-30140-D76  対応 オス(プラグ) 14
57-30240 あり 対応 オス(プラグ) 24
57-30240-D76 あり 対応 オス(プラグ) 24
57-30360 あり 対応 オス(プラグ) 36
57-30360-D76 あり 対応 オス(プラグ) 36
57-30500 あり 対応 オス(プラグ) 50
57-30500-D76 あり 対応 オス(プラグ) 50
57-40140 あり 対応 メス(ソケット) 14
57-40140-8  対応 メス(ソケット) 14
57-40240 あり 対応 メス(ソケット) 24
57-40240-9  対応 メス(ソケット) 24
57-40360 あり 対応 メス(ソケット) 36
57-40360-12 あり 対応 メス(ソケット) 36
57-40500 あり 対応 メス(ソケット) 50
57-40500-9  対応 メス(ソケット) 50
57-60140 あり 対応 メス(ソケット) 14
57-60240 あり 対応 メス(ソケット) 24
57-60360 あり 対応 メス(ソケット) 36
57-60500 あり 対応 メス(ソケット) 50
