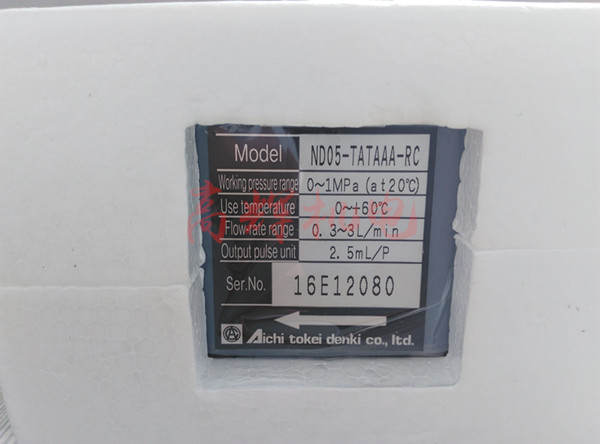

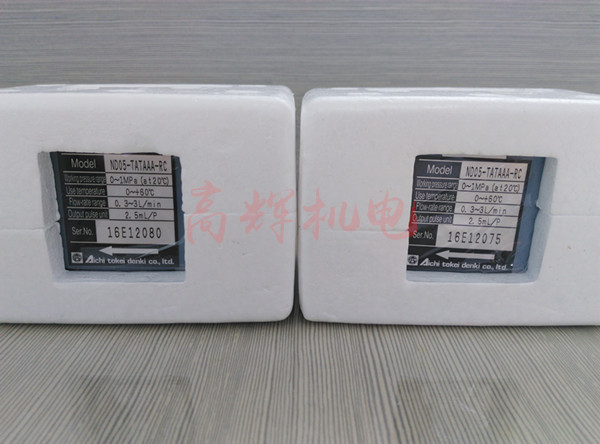

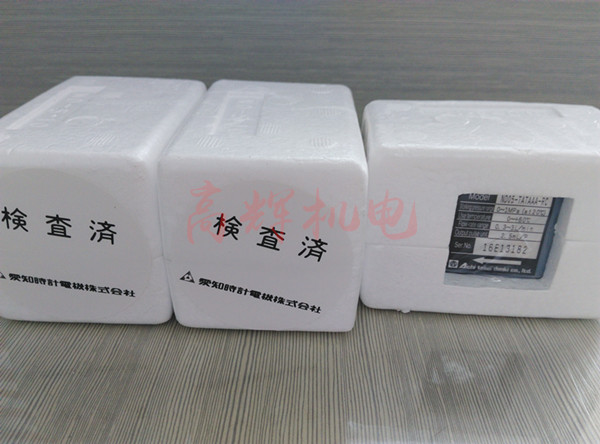

供应日本爱知时计流量计ND05-TATAAA-RC

当前位置: 首页> 机械及行业设备> 阀门> 底阀
来源:[南京高辉机电有限公司]
联系人:戴先生
手机:15895937401
电话:025-85352938(809)
传真:025-85357490
QQ:2444325093
Email:sales.gh02@highhui.com
地址:江苏省南京市南京市浦口区柳州东路211号2-3102室
品牌:日本爱知时计
价格:1.00 元/
供应地:江苏省南京市
产品型号:ND05-TATAAA-RC

原装进口日本爱知时计流量计ND05-TATAAA-RC
产品名称:流量计
产品型号:ND05-TATAAA-RC
产品品牌:日本爱知时计

产品介绍
特長
優れた再現性
ノイズに強いアンプ内蔵磁気センサーが流速に比例して出力
オープンコレクターによるパルス出力
流量範囲が広く、高精度
測定原理は接線流羽根車方式で、構造がシンプル
各種液体へ対応可能
CEマーク取得製品
RoHS対応
(RoHS規制に適合、環境問題への取り組み実現)

標準仕様(ND05-NATAAC~ND10-NATAAA)

          型式           ND05-NATAAC ND05-PATAAC ND05-TATAAA  ND10-NATAAA

流量範囲 0.3~3.0 L/min 1.5~20 L/min
精度 ※1 ±2%RS (標準取付姿勢時)
計測液体 各種液体への対応(下記接液部主要材質をご確認の上、選定お願いします。)
最高使用圧力 1MPa (液体温度20℃の時)
圧力損失 12 kPa以下
(3 L/min時)
20 kPa以下
(20 L/min時)
液体粘度範囲 0.5~1.5 mPa????s(水相当)
液体温度範囲 0~+70℃ 0~+60℃ 0~+70℃
周囲温度????湿度 -10~+70℃ 35~85%RH(結露しないこと)
出力信号 オープンコレクターパルス 4線
リード線長 約600mm
デューティー比 3/7<A/B<7/3
パルス定数 2.5 mL/P 7.69 mL/P
最大周波数 20Hz 約44Hz
最小パルス幅 0.015s 約0.007s
印加電圧範囲 3 ~ 24 VDC ※2
消費電力 0.2 VA以下
構造 防まつ構造(IP64相当)屋内仕様
接続 R 1/2
質量 約150g 約120g
接液部
主要材質
ケース 変性PPO PP ETFE 変性PPO
羽根車 POM ETFE POM
ピボット SUS304 PA ETFE SUS304
Oリング NBR FKM NBR
マグネット Sa-Co ※3 Ba-Fe
標準仕様(ND10-PATAAA~ND20-PATAAA)

           型式           ND10-PATAAA          ND10-TATAAA     ND20-NATAAA ND20-PATAAA

流量範囲 1.5~20 L/min 1.0~10 L/min 3.0~60 L/min
精度 ※1 ±2%RS (標準取付姿勢時)
計測液体 各種液体への対応(下記接液部主要材質をご確認の上、選定お願いします。)
最高使用圧力 1MPa (液体温度20℃の時)
圧力損失 20 kPa以下
(20 L/min時)
15 kPa以下
(10 L/min時)
60 kPa以下
(60 L/min時)
液体粘度範囲 0.5~1.5 mPa????s(水相当)
液体温度範囲 0~+60℃ 0~+70℃ 0~+60℃
周囲温度????湿度 -10~+70℃ 35~85%RH(結露しないこと)
出力信号 オープンコレクターパルス 4線 リード線長 約600mm
デューティー比 3/7<A/B<7/3
パルス定数 7.69 mL/P 25 mL/P
最大周波数 約44Hz 約22Hz 40Hz
最小パルス幅 約0.007s 約0.014s 0.0075s
印加電圧範囲 3 ~ 24 VDC ※2
消費電力 0.2 VA以下
構造 防まつ構造(IP64相当)屋内仕様
接続 R 1/2 R 3/4
質量 約120g 約360g
接液部
主要材質
ケース PP ETFE 変性PPO PP
羽根車 POM ETFE POM
ピボット PA ETFE SUS304
Oリング FKM NBR FKM
マグネット Ba-Fe Sm-Co ※3 Ba-Fe
  • ※1 標準取付姿勢時以外の取付姿勢では精度保証できません。また、ND05-TATAAA、ND10-TATAAAは、標準取付姿勢以外では使用できません。
  • ※2 センサー電源(赤-黒)とパルス出力(青????白-黒)の印加電圧は同じにして下さい。
  • ※3 本マグネットは接液しません。
