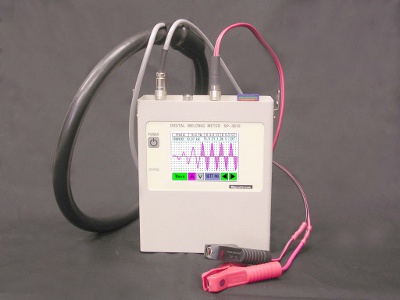

日本思博通SPOTRON焊接电流·电压表SP-3510

产品型号：SP-3510

产品名称：电流表 电压表

产品品牌：思博通SPOTRON

产品介绍

一般抵抗溶接用
溶接電流??電圧計 SP-3510

■概要
単相交流、インバータ、コンデンサ式等あらゆる方式による抵抗溶接機の広範囲な測定に対応しており、電流検出は自社製のトロイダルコイルにて測定します。
測定表示は、「通常表示」「分解データ」「溶接波形」「グラフデータ」の４パターンを用意し用途に合わせて選択が出来ます。
スポット溶接の電流値??電圧値??通電時間を測定し、液晶タッチパネル画面に表示されます。
測定データはＳＤカードへの保存およびＵＳＢコネクタから出力もできます。 また、オプションで外付けの感熱ロール紙プリンタも適用可能です。

■特徴
電流値??電圧値??通電時間??波形を液晶タッチパネルに表示。(3.5inch, 240x320dots)
タッチパネル方式採用により簡単な操作及び設定変更が出来ます。
測定データ??波形データをＳＤカードに保存し、ＵＳＢコネクタによるデータ出力もできます。
通電時間は、最大９９９９サイクル（３分以上）迄測定可能で連続シーム溶接にも対応。
電流測定は、１．０ｋＡ～５００ｋＡまでのワイドレンジ。
電源は内蔵の鉛蓄電池とＡＣアダプターの２系統。


■仕様
 項　 　　目                               内 　　　　容
測定対象           単相交流、単相整流、三相整流、インバータ、コンデンサ式等、各種方式の抵抗溶接機二次電流
電流 測定範囲      1.0kA～500kA
     指示値        平均実効値　又は　最大値
     測定精度      ±２％（フルスケール）
電圧 測定範囲       ０～６０.０Ｖ
     指示値         平均実効値　又は　最大値
     測定精度       ±１％（フルスケール）
時間 測定範囲       ＣＹＣＬＥ：0.5～9999サイクル
                    ｍＳｅｃ：0.1～9999mSec
     指示値          全通電時間：サイクル
                    ピーク値迄の時間：Tp
                    通電了時間：Tz
     測定精度       ＣＹＣＬＥ：±０．５サイクル
                    ｍＳｅｃ：±０．１ mSec
表示 標準表示        電流値??有効ヒート時間??電圧値??導通角をデータ表示
     分解表示        標準内容＋１回の通電溶接を設定した時間毎に分解してデータ表示
     波形表示        標準内容＋１回の通電溶接を波形で表示
     グラフ表示      標準内容＋測定した値をグラフ表示
電源                 内蔵バッテリ及びＡＣアダプタ（ AC100-240V 50/60Hz ）
寸法                 Ｗ１４５×Ｈ１８３×Ｄ６５（ mm ）
重量                 本体 約1.９ｋｇ
付属品               ??トロイダルコイル PU-14 [電流検出用]（Φ18×800≒Φ260）
                     ??クリップケーブル[電圧検出用]
                     ??ACアダプタ（AC100-240V）
                     ??ＵＳＢケーブル
                     ??SDカード
                     ??ショルダーストラップ
                     ??取扱説明書
                     ??試験成績書
