河南PTP排钻加工中心-格特单臂排钻 源自台湾技术

数控排钻加工中心介绍

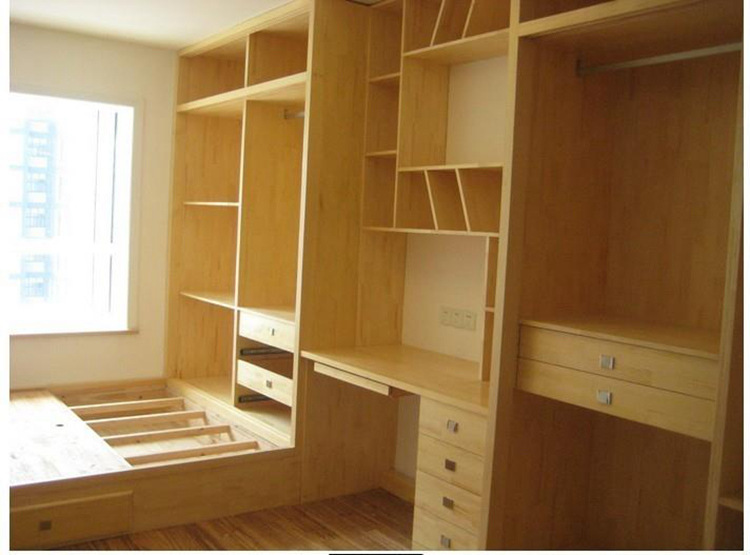

 在装修过程中，衣柜、厅柜和鞋柜等一些家具产品为适合房型和设计的需要，免不了通过定做来完成。定做有两种方式，一般为现场定做和整体家具定制。
        定制家具好还是木工打制的好?这是很多装修业主都比较关心的问题。两者之间在款式、价格以及环保方面都有明显的不同。业主们也许都知道，定制家具在工艺，外观和环保方面肯定要比现场打制的要好，但问题是价格会不会比较贵?因为预算问题，所以定制衣柜的价格就显得敏感起来。那么我们不妨来做个比较吧。

 1. 价格的比较（以投影面积计）
      同样按投影面积 单价(元/平米) 五金件(元/平米) 材料上楼费用 工艺区别       打制衣柜 400---600 另买:50左右 另外支付/搬运 钉子胶水连接
      定制家具（衣柜为例） 500-800含小五金、大五金另算 含 钢铝制专用扣件
        从表上看出综合的成本其实相差无几。其实不管用杉木直接板（木工板）或刨花板打制，材料采购的单价是相差不大的，但为什么定制家具会比较合算呢?原因就在人工和材料批量的采购成本的区别。定制家具是大型设备机械化的生产，合理的设计和管理，使得板材的利用率大大提高；工人的劳动生产率也大大提高，从而降低了成本。（投影面积和展开面积换算系数为2.3-2.8左右）。另外门的配置不管是现场打做还是定制家具，一般都是不含在柜体价格内的。
 2. 板材和五金
       板材材质的问题:只要是正规大型企业生产的成品板材，质量都有保证的。板材的区别在于品种不同，如高中密度(纤维)板，细木工板，指接板，刨花板，均质刨花板等等。因为刨花板的物理性能要好于其他板材，一般高档家具都会采用刨花板贴面板材(国内以大亚实木颗粒板与露水河实木颗粒板为优)。而一般装修公司现在场打制的家具，由于基本上是手工操作，没有专业机器设备会使刨花板爆边严重，只能用物理性能较差的中密度板或者是木工板。
       五金包括导轨，三节滚珠导轨，门铰，专用衣柜五金件，连接件等。定制家具由于需要大规模的批量化生产，并且整体品质和售后有保障，正规的厂家会采用优质的五金件配套，有的品牌厂家甚至会采用原装进口五金配套。从五金件的外观材质基本上可以比较出其使用性能及使用寿命完全不一样。

 3. 制作工艺

工厂化的生产，由于要求一定的产能和加工质量，一般均采用大型机械来完成生产。比如精密开料锯，全自动电子开料机，全自动多程序封边机，3排/4排/6排甚至10排数控排钻(一次精密打孔) 等大型设备，以及配套的小设备。因此，产品精度高，封边结合力好且美观，安装准度高。现场打制家具，即使你看到的样品还可以，但你家所打制的家具工艺精度可能完全不在一个档次。因为现场打制完全取决于木工工人的手艺技术。

 4. 环保问题
         由于国家对人造板类产品有强制的环保标准，国家标准为达到E1级.然而对家具的环保不仅仅是限于对板材环保的要求了。比如板材能达到E1级，但在二次贴面加工，封边胶水问题等没有控制好，依然会造成家具甲醛的超标。而且大批量使用E1级基材的家具，累积了甲醛等有机物总量，也会造成综合释放的超标。一些产品更新比较快的厂家的封边胶也采用以植物为原料的淀粉胶来控制和保证甲醛的总量释放。而现场打制的家具，所用木工板内部大量使用尿醛胶，甲醛含量较高，由于其产品结构是胶水加钉子，加工时也需要大量胶水，所用胶水大部分有甲醛超标情形，故现场打制的家具极不环保。特别是有业主在场时，为了表示不偷工减料，现场打制的东西结实，可能还会给你说“给你多涂些胶水”，岂不知这样做的家具甲醛含量更上了一个档次！

 5. 现场管理

         定制家具不存在现场制作的问题，只需在装修基本完工时直接安装即可。由于是采用专用连接件来连接，现在的安装也比较简单快捷。而且定制家具还有一个优势就是可拆装，可扩展功能和增减配置。所以现场打制家具需担搁你的宝贵时间至少是整体定制家具的5倍以上。
  6. 整体效果
         工厂化定制的家具，由于采用了成型板材，纹路清晰，色泽和润，而且不需要后期的油漆，就能非常美观和悦目。科学的力学设计，也保证了柜体的稳定性和耐久性。          板式定制家具因其简洁大方，环保方便，价廉物美等等的因素，将越来越受青年人和注重环保人士的喜爱，并且将在以后相当长的时间内备受推崇。而实木定制家具在国内也为消费者提供了一个家具的选择方向。
         目前，在定制家具行业，已有多数厂家开发了自已产品的销售设计系统，在定购产品之前，就可以根据业主提供房型尺寸和个性要求，为业主出整体家具安装效果图，真正做到先看到自家产品的效果再购买！

 7．家具结构的牢固性
         定制家具在设计的时候已经考虑到牢固的问题了,不管从理论上还是实践上讲,组合五金连接件的牢度均不会逊色于木工的钉子和胶水,如果从拆解难度来说,组合五金件的拆解难度大大高于钉子和胶水的连接!因为木工的把板材固定死了,因此给人的感觉似乎要牢一点.其实这是个误解.不信大家可以试验一下,我们可以提供同样的2快板材按不同的工艺连接,看看拉脱拆解的难度哪个大?

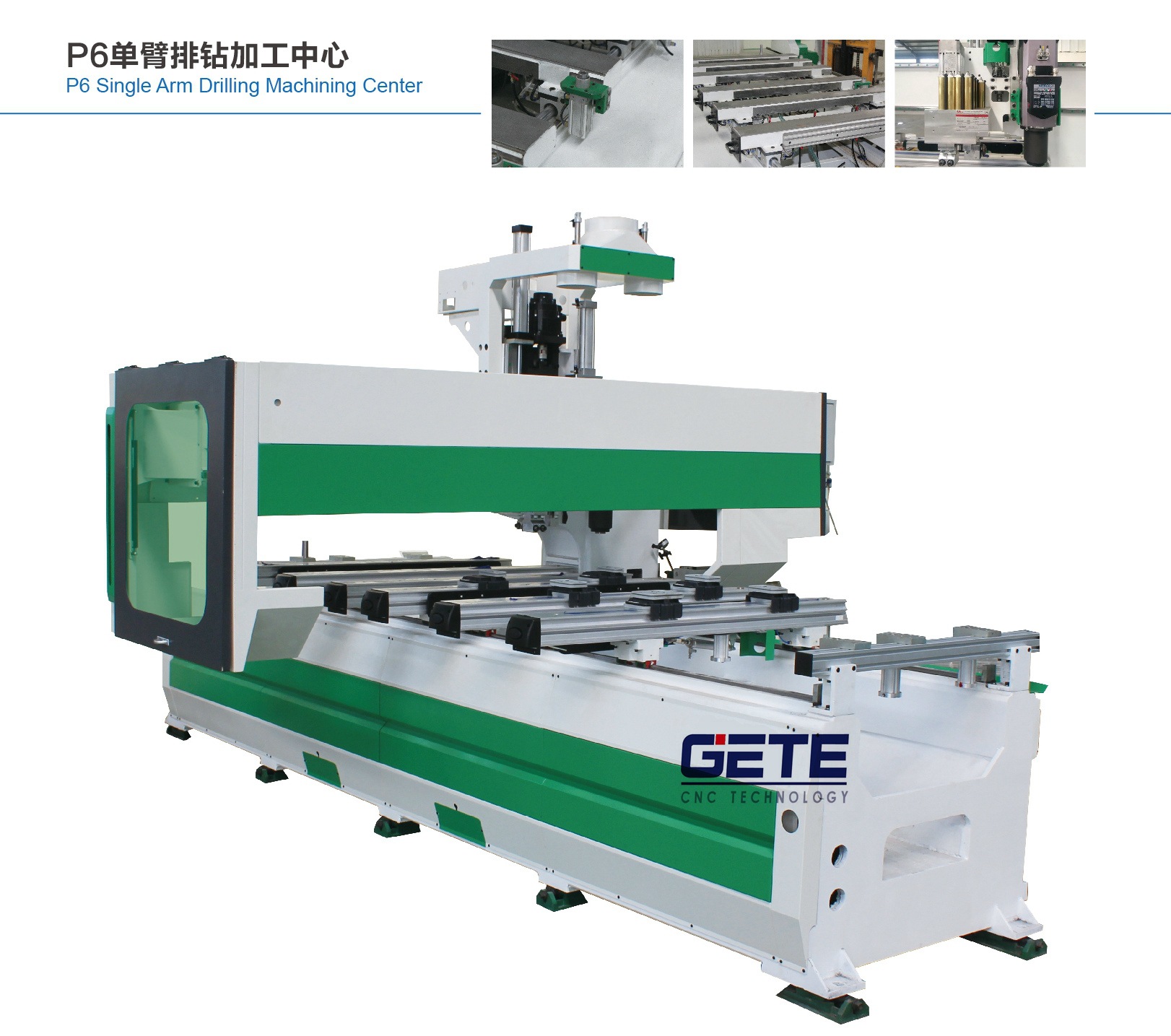

数控排钻加工中心是定制板式家具生产线设备中专门用来打孔的一款机器，可以自动扫描实现五面打孔。全自动木工机械全主动PTP数控排钻机械系统包括多排笔直钻、多排立钻、摆布水平钻、定位压料设备以及输送传动设备等。经过对新一代多轴排钻的机械构造及传动系统的研讨,把生产流程、加工技能标准,设计出具有全主动调整、快速定位准确钻孔功用的多轴排钻加工中心专用数控系统、排钻CAD钻孔技能计划软件等自立创新技能,形成新一代全主动数控多轴排钻。使用数字 化信息化技能,在设备上完成CAD形式下的钻孔信息制作、修改、剖析功用,具有单机和联网操控形式,能实时监控设备状况、报警信息和毛病处理,使新一代全主动数控多轴排钻系统完成高速、高效、主动化运转。
数控排钻加工中心3D模型
数控排钻加工中心模型
数控排钻加工中心核心配件
主轴：意大利HSD9KW换刀主轴 气排钻：意大利FAM排钻
主轴 意大利气排钻
驱动系统：日本安川伺服电机 齿条：德国进口亨利安齿条
驱动系统 齿条
导轨：台湾进口直线25方轨。 控制系统：台湾正版新代控制系统
导轨 控制系统
减速机：日本/台湾减速机 其它电器元件：法国施耐德电器主件。
减速机 其它电器元件
数控排钻加工中心性能参数
工作台面：3000mm*1300mm 锯轴直径：20mm
主轴行程：3000mm*1300mm*200mm 锯片外径：Max.120mm
立钻轴数：14 主轴功率：HSD9KW
横钻轴数：6 空行速度：60000m/min
锯轴轴数：2 主轴转速：0~24000RPM
钻轴马力：3HP（2.2KW） 加工精度：±0.05mm
钻轴转速： 3200 rpm 外形尺寸：3500mm*1800mm*2200mm
钻头螺纹：M10xP1.5 工作电压：380V/50Hz
钻头轴距：32mm 整机重量：3500Kg
数控加工中心功能特性
■ 本机适合多元化复杂性产品加工，功能广泛：镂铣、排钻、切割、侧铣、锯切。
■ 可实现双工位加工，机器操作

■使用台湾(PMI)精密滚珠导螺杆及台湾(AMT)精密线性滑轨，精度高使用寿命长。(PMI)转造C5级滚珠螺杆，精度可达0.03mm 以内，滚珠螺帽双端双层防尘刮刷环，可完全阻绝粉尘的侵入，增长螺帽的使用寿命。(AMT)精密N级线性滑轨，精度可达0.02mm以内，中预压的线性滑座设计，精度高稳定性强的特性，可使滑轨使用寿命更长。精密滑座设计有自动润滑功能，可增加线性 滑轨的使用寿命。线性滑轨独特的防尘设计，在最恶劣的环境中仍能畅行无阻。
■十字激光定位機構十字激光定位裝置，可快速定位移動式真空吸盤及真空台面。定位系統可經由程式編輯軟件，自行移動至所 需的位置後，再以手動方式移動台面及吸盤對準。
■移動式真空台面.可任意移動真空台面進行配合工件大小加工。真空台面獨特設計雙迴路真空管道，左側管道吸附工件，右側管道吸附真空吸盤，可避免更換工件時，造成真空吸盤偏移。可設定真空雙區或真空四區，進行量產加工。
■ 斗笠式自动换刀系统、刀库容量8支，换刀时间仅需8秒。
■ 真空吸附：可做整板吸附或点对点吸附。整板加工不需再锯切，既可上线切削，装卸料方便快捷，缩短了辅助时间。
数控排钻加工中心整机特性
■采用日本安川(YASKAWA)伺服马达，Σ-V系统是日本最新发表机型，其具备高速度、高精度的传动最高性能，马达最大转矩可达350%，可缩短加减速时间，最高驱动应答性，大幅缩短整定 时间，高分解能编码器的标准配备，可高精度定位及微细加工。

■具备网络传输功能，以及远程售服监控功能。
■机械加工时，操作画面可随时转换窗口画面，制作后续加工程序。
■台灣新代控制器(台灣製造)采用19"TFT彩色液晶屏幕显示，画面清晰。超大内存容量，可直接输出加工，不需边传边送加工。 对话式的操作功能，可中英自由切换操作。具备网络传输功能，以及远程售服监控功能。机械加工时，操作画面可随时转换窗口画面，制作后续加工程序。
■采用台湾利茗行星式减速机，其特性是体积小承受扭力大，传动效率高，减速范围宽，高精度、高扭矩、低背隙及运转安静等。
■(SERVOBOX)系列产品特性如下:低噪音、低背隙、高效率、高输入转速、高扭矩、高稳定性、高减速比等优异性能。
■采用19"TFT彩色液晶屏幕显示，画面清晰。超大内存容量，可直接输出加工，不需边传边送加工。对话式的操作功能，可中英自由切换操作。
