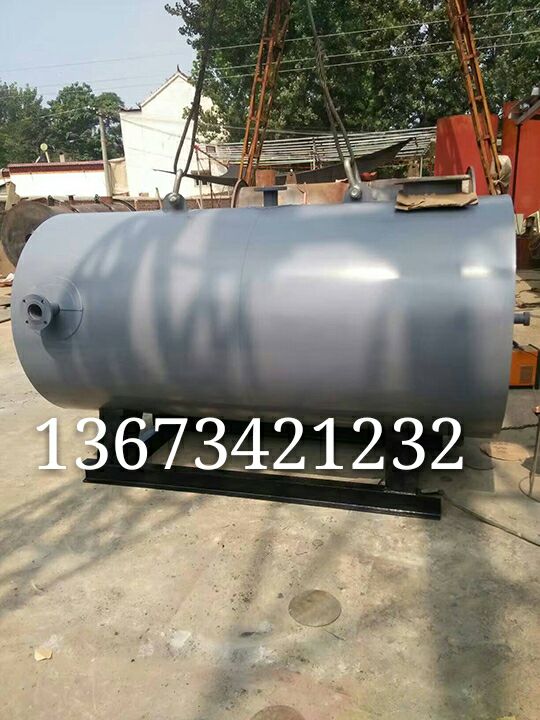

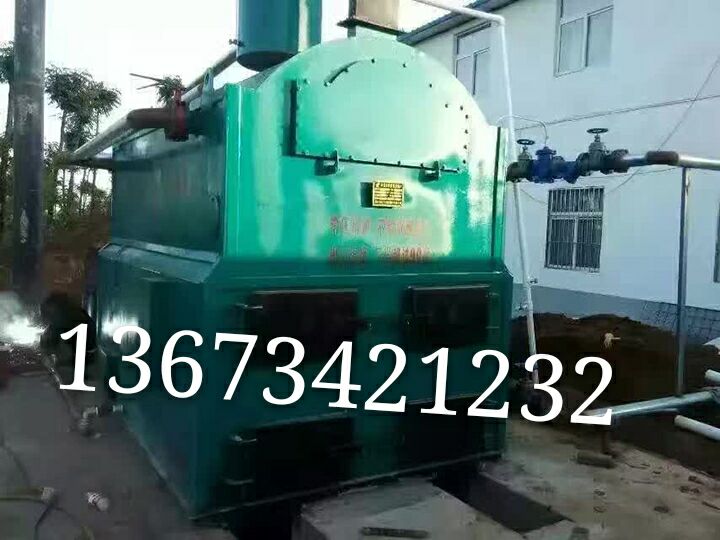

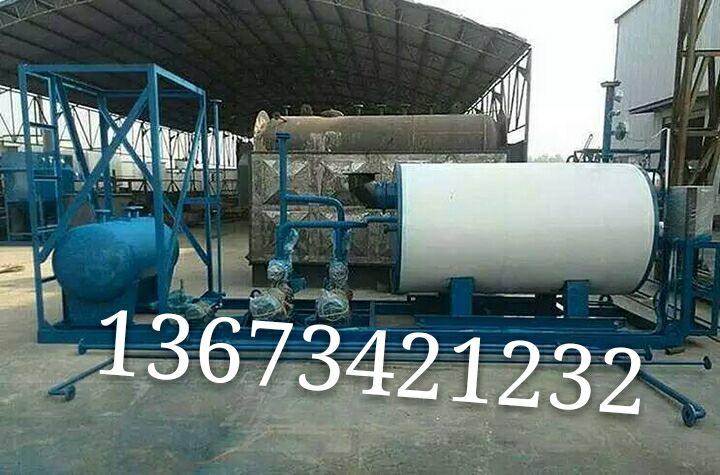

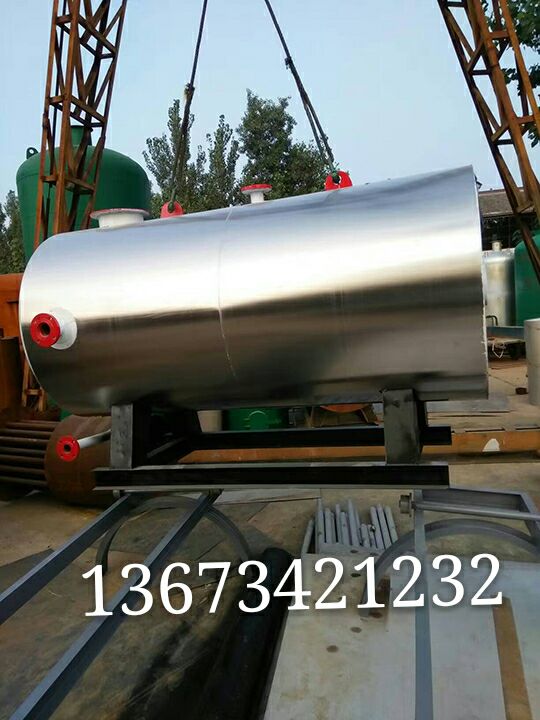

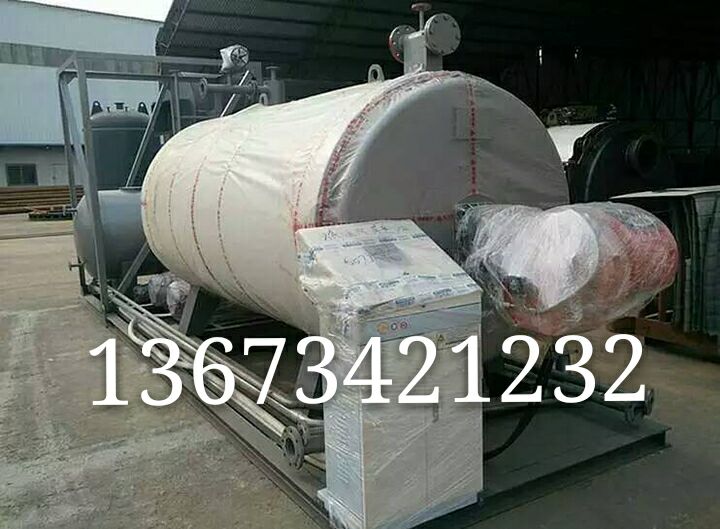

GL-470MA型导热油炉技术参数 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?名称规格额定供热量470KW设计压力1．0MPa最高工作温度320℃工作压力1．0?MPa炉排面积0．82M2工作介质导热油液压试验压力1．5?MPa炉内油容积0．38?M3锅炉总重1820Kg受热面积34?M2设计煤种Ⅱ类烟煤锅炉最大运输尺寸mmφ1650×2500锅炉安装外型尺寸mm7800×3200×3550??辅机规范引风机型号Y5-48-4C右135°转速2800r/min风压932-1377pa风量2313-4388m3/h电机Y112?M-2功率3KW鼓风机型号T4-72NO2.8A转速2900?r/min电机Y90S-2风量1330-2450m3/h风压588-951?pa功率1.5KW循环泵型号RY80-50-180?扬程38m流量m3/h转速2900?r/min功率7.5KW除尘器XN/G50040万大卡燃煤导热油炉说明 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??? ? ? ?40万大卡燃煤导热油炉是一种新型的特种锅炉又称导热油炉，具有低压、高温工作特性，其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热，且不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。??　　?40万大卡燃煤导热油炉一般以煤、油、汽为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运行进行高精密控制工作。系统热利用率高，运行维修方便，是一种安全、高效、节能的理想首选供热设备。本台锅炉采用立式活动炉排型式。烟气流程为：从炉门加的煤在炉膛内燃烧，高温烟气通过内盘管吸热后。在内圈盘管出口进入内圈与外圈之间的通道内进行流动，形成第一回程。经外圈与外部保温之间的通道内流动，形成第二个回程。最后烟气经出口烟箱进入后部烟道，依次经过换热器（或空气预热器）、除尘器、引风机后进入烟囱，最后经烟囱排入大气。炉渣通过炉排晃动，落入地基内，然后人工或机械出渣。? ? ? 加热炉系统由供热系统、燃烧系统、电器控制系统三大部份组成。供热系统的辅机由膨胀槽、储油槽、热油循环泵、注油泵、油过滤器、油气分离器等组成。40万大卡燃煤导热油炉实物拍摄 ? ? ? ? ? ? ? ? ? ? ? ? ? ????
