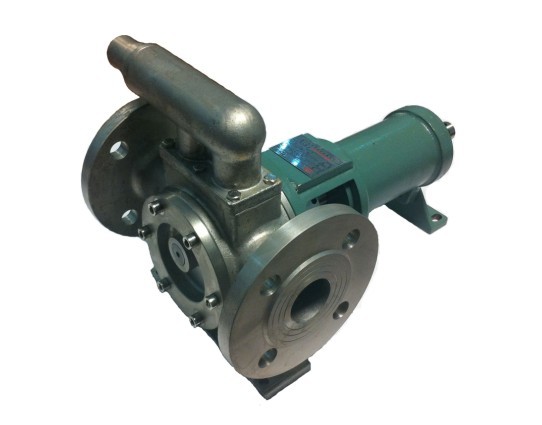

PLSN型高粘度齿轮泵是根据石油、化工、涂料、油脂、医药、燃料、食品等行业的需求，研制开发的新型容积式泵，由于该产品可选用不同的材质和其独特的结构，因此广泛应用于不同性质，不同粘度的介质输送。
具有内齿的驱动齿轮（外转子）带动内转子在全封闭的泵体内作同方向转动，泵体和前盖的月牙板使吸入口和排出口隔开。转动时，在吸入口形成负压，液体被吸入，转子将液体带到排出口，受压排出泵体，完成了液体的输送。
泵主要有内外转子、轴、泵体、前盖、托架、密封、轴承等组成。密封有机械密封和填料密封两种形式，对于高温、高粘稠密度及腐蚀性较强的介质，选用填料密封。
输送易结晶物料时，在前盖和泵体上可设计带有保温夹套，工作时通蒸汽保温融化。泵可配安全阀，当泵或管路系统超压时，安全阀打开，形成内部回流，保证系统安全。
泵装置由泵、电机和底座组成。传动方式有桥式和直联式两种。
适用介质温度：-10℃~200℃
适用介质粘度：1.0cSt-300,000cSt
适用于：石油、化工、涂料、油脂、医药、燃料、食品等行业。
产品优点
（1）输送液体平稳，无脉动，振动小，噪音低。
性能参数
型号
Model
通径
Nominal Size
理论排量
Displacement
L/100rev
粘度
Viscosity
cSt
转速
Speed
r/min
压差Differential Pressure(Mpa)
连接形式
Connect
0.4
0.6
0.8
1.0
轴功率Power(KW)/流量Capacity(L/min)
PLSN0.78
15
0.78
20
1390
0.17/9.3
0.23/9.0
0.28/8.8
0.32/8.6
G1/2
60
1390
0.18/9.5
0.24/9.2
0.28/9.0
0.33/8.9
200
1390
0.31/10.4
0.35/10.2
0.39/10.0
0.43/9.9
600
1390
0.39/10.4
0.44/10.3
0.48/10.3
0.52/10.2
2000
910
0.23/6.8
0.27/6.8
0.30/6.8
0.33/6.7
6000
720
0.24/5.4
0.31/6.1
0.38/6.8
0.40/6.8
PLSN2.3
25
2.3
20
1400
0.38/28.4
0.49/27.5
G1
60
1400
0.59/29.2
0.65/28.8
200
1400
0.61/30.0
0.72/29.6
600
1400
0.92/31.9
0.96/31.7
2000
910
0.61/19.9
0.68/19.7
6000
720
0.77/16.32
0.83/16.2
PLSN3.6
40
3.6
20
1450
0.69/46.7
0.94/45.9
1.18/45
1.44/43.4
法兰
Flange
60
1450
0.81/47.5
1.09/46.7
1.37/45.9
1.57/44.7
200
1450
1.06/49.7
1.31/49.2
1.56/48.8
1.79/48.3
600
1450
1.45/49.9
1.61/49.6
1.77/49.3
1.93/49
2000
960
1.28/34.3
1.41/33.8
1.54/33.7
1.65/33.6
6000
640
1.08/23.0
1.18/22.9
1.28/22.9
1.37/22.8
20000
583
1.22/20.5
1.24/20.4
1.25/20.4
1.38/20.3
60000
455
0.84/16.3
0.91/16.2
0.98/16.1
1.01/16
PLSN7.0
40
7.0
20
1450
1.36/98.1
1.8/96
2.0/94.7
2.4/93
螺纹
Thread
60
1450
1.45/99
1.9/97
2.2/96.4
2.6/95
200
1450
1.62/99.8
2.0/98
2.3/97.5
2.7/97
600
960
1.4/62
1.6/65
1.8/64.5
2.0/64
2000
960
1.8/67
2.0/66
2.3/65
2.6/65
6000
640
1.5/44.5
1.7/44
1.8/44
2.0/44
20000
583
1.6/40.5
1.8/40
2.1/40
2.2/40
60000
455
1.46/31.5
1.8/31
1.9/31
2.0/31
PLSN24
50
24
20
720
1.8/165
2.3/161
2.8/158
3.4/155
法兰
Flange
60
720
2.0/166
2.6/164
3.1/162
3.7/158
200
610
1.9/143
2.5/141
3.0/139
3.5/136
600
541
2.1/127
2.6/125
3.0/124
3.5/122
2000
475
2.2/112
2.6/111
2.9/110
3.4/109
6000
357
2.0/85
2.3/84
2.6/83
2.9/83
20000
303
1.9/72
2.2/72
2.4/72
2.6/71
60000
228
1.6/54
1.8/54
2.0/54
2.3/54
型号
Model
通径
Nominal Size
理论排量
Displacement
L/100rev
粘度
Viscosity
cSt
转速
Speed
r/min
压差Differential Pressure(Mpa)
连接形式
Connect
0.4
0.6
0.8
1.0
轴功率Power(KW)/流量Capacity(L/min)
PLSN52
50
52
20
720
4.3/362
5.8/355
6.9/348
8.1/340
螺纹
Thread
60
720
4.7/364
6.2/358
7.3/352
7.5/346
200
610
4.6/309
5.9/304
6.9/300
8.0/294
600
541
4.9/275
6.0/271
6.8/268
7.8/264
2000
475
5.0/243
5.9/238
6.6/237
7.6/235
6000
357
4.1/184
4.9/182
5.3/181
6.2/180
20000
303
3.8/157
4.6/156
5.1/155
5.6/155
60000
228
3.1/119
3.7/118
4.0/118
4.5/118
PLSN80
80
80
20
615
5.2/471
6.9/461
8.5/451
10.0/433
法兰
Flange
60
615
5.5/474
7.2/465
8.8/457
10.5/448
200
544
5.7/421
7.2/414
8.6/408
10.1/401
600
479
6.0/372
7.3/367
8.5/362
9.8/356
2000
417
6.5/326
7.7/322
8.9/319
10.1/315
6000
305
5.6/239
6.6/237
7.5/326
8.4/233
20000
228
5.5/180
6.4/179
6.9/178
7.7/177
60000
188
5.5/149
6.1/149
6.7/149
7.2/148
PLSN111
80
111.4
20
615
6.7/660
9.2/647
11.2/634
13.6/622
法兰
Flange
60
615
6.9/664
9.4/652
11.5/642
13.9/631
200
544
7.1/589
9.3/580
11.0/573
13.2/563
600
479
7.3/521
9.5/514
11.1/508
13.1/502
2000
417
7.7/455
9.7/450
11.0/447
12.7/442
6000
305
6.9/335
8.4/332
9.4/331
10.6/328
20000
228
6.3/251
7.5/250
8.2/249
9.2/248
60000
188
6.2/209
7.1/208
7.6/208
8.5/207
PLSN160
100
160
20
600
8.9/930
12.1/916
15.3/902
17.5/888
法兰
Flange
60
600
9.4/935
12.6/922
15.8/910
19.0/898
200
550
12.3/866
15.3/859
18.3/852
21.3/845
600
480
10.2/754
12.8/747
15.4/740
18.0/737
2000
355
9.1/560
11.1/556
13/552
15.1/548
6000
319
10.0/505
11.7/502
13.5/500
15.2/497
PLSN220
125
220
20
430
8.8/9.2
11.9/880
15.0/858
8.0/836
法兰
Flange
60
430
9.0/909
12.0/890
15.0/871
18.0/852
200
355
8.5/753
11.1/739
13.7/726
16.3/713
600
320
9.4/682
11.8/671
14.1/660
16.5/649
2000
254
9.1/544
11.0/537
13.0/530
15.1/523
6000
244
10.1/483
11.9/478
13.6/473
15.4/468
20000
160
9.1/347
10.5/345
11.9/343
13.3/341
60000
117
8.4/256
9.4/255
10.4/254
11.4/341
型号
Model
通径
Nominal Size
理论排量
Displacement
L/100rev
粘度
Viscosity
cSt
转速
Speed
r/min
压差Differential Pressure(Mpa)
连接形式
Connect
0.4
0.6
0.8
1.0
轴功率Power(KW)/流量Capacity(L/min)
PLSN320
125
320
20
430
13.0/1306
18.0/1270
22.0/1235
26.0/1200
法兰
Flange
60
430
13.0/1316
18.5/1285
22.0/1255
265/1225
200
355
11.8/1091
15.5/1068
19.1/1046
22.8/1024
600
320
13.2/987
16.5/968
19.7/950
22.9/932
2000
284
14.2/881
17.4/867
20.6/854
23.8/841
6000
222
13.7/693
16.2/684
18.7/675
21.2/666
20000
168
13.2/529
15.3/525
17.3/522
19.4/519
60000
125
12.0/397
13.7/396
15.3/395
16.9/394
PLSN650
150
650
20
315
19.0/1921
26.0/1857
33.0/1794
法兰
Flange
60
315
20.0/1940
26.4/1886
33.2/1832
200
284
17.9/1756
24.0/1711
30.4/1666
600
253
17.6/1572
22.7/1534
28.9/1500
2000
196
15.7/1225
20.6/1201
24.5/1176
6000
160
16.0/1008
19.8/993
22.6/978
20000
117
13.6/745
16.5/738
19.2/731
60000
100
15.0/645
17.2/643
19.5/640
PLSN727
150
727
20
315
215/2135
29.4/2058
37.3/1980
法兰
Flange
60
315
22.4/2157
29.8/2090
37.3/2026
200
280
19.6/1928
26.7/1874
33.5/1820
600
245
19.6/1696
25.1/1652
31.2/1611
2000
200
18.7/1394
23.3/1363
28.5/1334
6000
170
19.2/1195
23.3/1175
27.9/1155
20000
125
17.0/888
20.1/878
23.3/868
60000
100
16.8/720
19.5/717
22.3/713
PLSN1670
200
1670
20
250
38.0/3852
52.0/3690
66.0/3529
法兰
Flange
60
250
40.0/3900
54.0/3763
68.0/3626
200
225
37.5/3535
50.0/3424
62.5/3313
600
195
37.0/3079
48.0/2990
58.6/2900
2000
160
35.0/2547
44.0/2485
53.0/2422
6000
135
34.6/2177
42.0/2138
50.0/2100
20000
112
35.0/1830
41.5/1810
48.0/1790
60000
85
36.0/1405
35.7/1400
40.6/1392
PLSN型高粘度齿轮泵使用时注意事项
选泵时应考虑主要事项
1、 介质的润滑性、清洁度、腐蚀性。
2、介质的粘稠度，温度。
3、泵进口压力及出口压力，安装高度。
4、使用场合的防爆要求。
5、订货时请注明泵型号，设计使用压力，转速，介质粘度，温度，电机防爆级别，介质，名称
6、对于本样本所列以外的特殊工况条件，可按用户要求单独设计供货。
（2）有很强的自吸性能。
（3）正确选用零件材料，可输送多种有腐蚀性的介质，使用温度可达200℃。
（4）内外转子转向相同，磨损小，使用寿命长。
（5）泵的转速与流量呈线性函数关系，可适当改变转速来改变泵的流量。
（6）特别适用高粘稠度介质的输送。
当输送液体的粘度较高，或当系统在寒冷环境工作时，必须确保输送介质能够顺畅地流动。许多油液中含有蜡性成分，它们在低温时很易结晶，输送介质的凝点应该低于预期的最低作业温度。另外，所要输送的介质必须与系统中的密封、垫圈、软管等橡胶材料具有相容性，如果两者不相容，那么就得重新确定输送介质。
输送介质不仅是能量传递的中介，而且也是润滑、密封及传热介质。液体粘度过高会增加内摩擦阻力，降低输出功率，浪费能量，并产生过高的系统温度.高粘度齿轮泵的出口管路上还应当设置安全阀等保护装置，这样一旦泵的出口通道发生堵塞，就可以打开安全阀卸压。对于需要正反转的高粘度齿轮泵，其进出口管路上均需设置安全阀。在确定所要输送的介质时，应该严格遵循产品说明书上的规定，尽量使用厂家推荐的流体介质，并注意考虑系统的工作温度范围。当希望在某一较宽的温度范围内使用时，输送介质的粘度指数应该高些。输送高粘度液体的齿轮泵应做到在较低的功耗、较少的泄漏、较大的压力下输出最多的流量。
