Q44F-16P不锈钢三通法兰球阀
Q44F-150LB美标三通法兰球阀
Q44F-10K日标三通法兰球阀
Q44F-16C国标三通法兰球阀
美标碳钢法兰球阀厂家直销
美标碳钢法兰球阀生产厂家
一、①日标三通法兰球阀产品名称与型号
② 日标三通法兰球阀口径
③ 日标三通法兰球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定瑞通阀门公司 日标三通法兰球阀型号，请按 日标三通法兰球阀型号直接向我司销售部订购。
。(销售部电话0577-8588 8060 8588 8061 8588 8062 8588 8063 8588 8220 8588 8221 传真：0577-8868 8270)以防上当受骗。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的瑞通阀门公司专家为您审核把关。
感谢您访问我们的温州瑞通阀门官方网站【http://www.zjrtfm.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
联系人：朱华锋联系电：15888732537
QQ:17215426 邮箱：17215426@qq.com
1、三通高平台法兰球阀尺寸
性能参数】
型号
Q45F-16C
Q45F-25C
Q45F-40C
Q45F-16P
Q45F-25P
Q45F-40P
工作压力（℃）
1.6
2.5
4.0
1.6
2.5
4.0
适用温度（℃）
≤150
适用介质
水、蒸汽、油品等
弱腐蚀性介质
材料
阀体
碳素钢铸件
铬镍钛不锈钢铸件
球体、阀杆
2Cr13
铬镍钛不锈钢
密封圈
增强聚四氟乙烯
填料
聚四氟乙烯
主要外形和连接尺寸
公称通径
主要外形尺寸和连接尺寸
L
D
D1
D2
b
Z-d
H
W
Q44F-16C Q44F-16P Q644F-16C Q644F-16P Q944F-16C Q944F-16P Q45F-16C Q45F-16P Q645F-16C Q645F-16P Q945F-16C Q945F-16P
15
108
95
65
45
14
414
95
140
20
117
105
75
55
14
414
105
160
25
127
115
85
65
14
414
113
180
32
140
135
100
78
16
418
135
250
40
165
145
110
85
16
418
142
300
50
178
160
125
100
16
418
154
350
65
191
180
145
120
18
418
175
350
80
203
195
160
135
20
818
190
400
100
229
215
180
155
20
818
225
500
125
356
245
210
185
22
818
245
600
150
394
280
240
210
24
823
265
800
200
457
335
295
265
26
1223
305
800
250
533
405
355
320
30
1225
370
1300
2、【 三通高平台法兰球阀】用途
Q45F型PN16~PN40 T形三通球阀有T形和L形。T形能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L形只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
3、【三通高平台法兰球阀】产品特点
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
2、三通球芯分T形和L形，使用寿命长，流通能力大，阻力小。
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
4、【三通高平台法兰球阀】工作原理
A、开启过程
1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
B、关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
5、【日标三通法兰球阀】特点
1、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。
2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
为了减少球阀的操作扭矩和增加密封的可靠程度，又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
6、【日标三通法兰球阀】安装
1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2）安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
5）本类阀应安装在管道的水平方向或垂直方向。
6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
日标三通法兰球阀－瑞通阀门
温州瑞通阀门有限公司坐落于龙湾温州东部，龙湾中心工业区，紧靠温州永强机场，龙湾万吨码头，交通便利。是一家集设计、开发、生产、销售于服务一体的的阀门制造企业。拥有完整、科学的质量管理体系。
主营产品有美标 、日标、国标、德标等系列的 闸阀 截止阀 止回阀 球阀 蝶阀 过滤器 卫生级阀门管件等不锈钢 、碳钢阀门。产品可根据不同要求分别采用GB、JIS、API、ANSI、BS标准进行设计、生产和验收。可根据使用介质、温度不同及材料分别采用碳钢、不锈钢、低温钢、合金钢、耐高温、超高温特殊钢等；广泛应用于化工、石油、轻工、食品、医药、环保等领域。产品除了内销外还远销东南亚、欧美等国家和地区，倍受客商的高度好评。
企业推行现代化先进的管理模式，坚持“以质量求生存、以信誉求发展、以科技求创新"的经营理念，诚信务实、敢于超前，力求把产品质量控制到“瑞通"特色的高端合格产品。打造诚信为本，客户至上"的经营理念，将不断应用新技术、新工艺、新材料，积极开发新品种为广大用户提供优质的阀门产品和更完善的今后服务。
竭诚欢迎新老客户与我们携手合作，共创辉煌。
09
19
2019
不锈钢三通法兰球阀 不锈钢三通球阀 三通不锈钢球阀
来源:[温州瑞通阀门有限公司]
联系人：朱先生
手机：15888732537
电话：0577-85888060
传真：0577-88688270
QQ：1878980160
Email：1878980160@qq.com
地址：浙江省温州市温州市温州市龙湾区永中街道建中南街215-221号
品牌：温州瑞通阀门
价格：90.00
元/台
供应地：浙江省温州市
产品型号：Q44F-16P
日标三通法兰球阀，日标不锈钢三通法兰球阀，日标碳钢三通法兰球阀，美标三通法兰球阀，日标三通法兰球阀，国标三通法兰球阀厂家直销
产品介绍

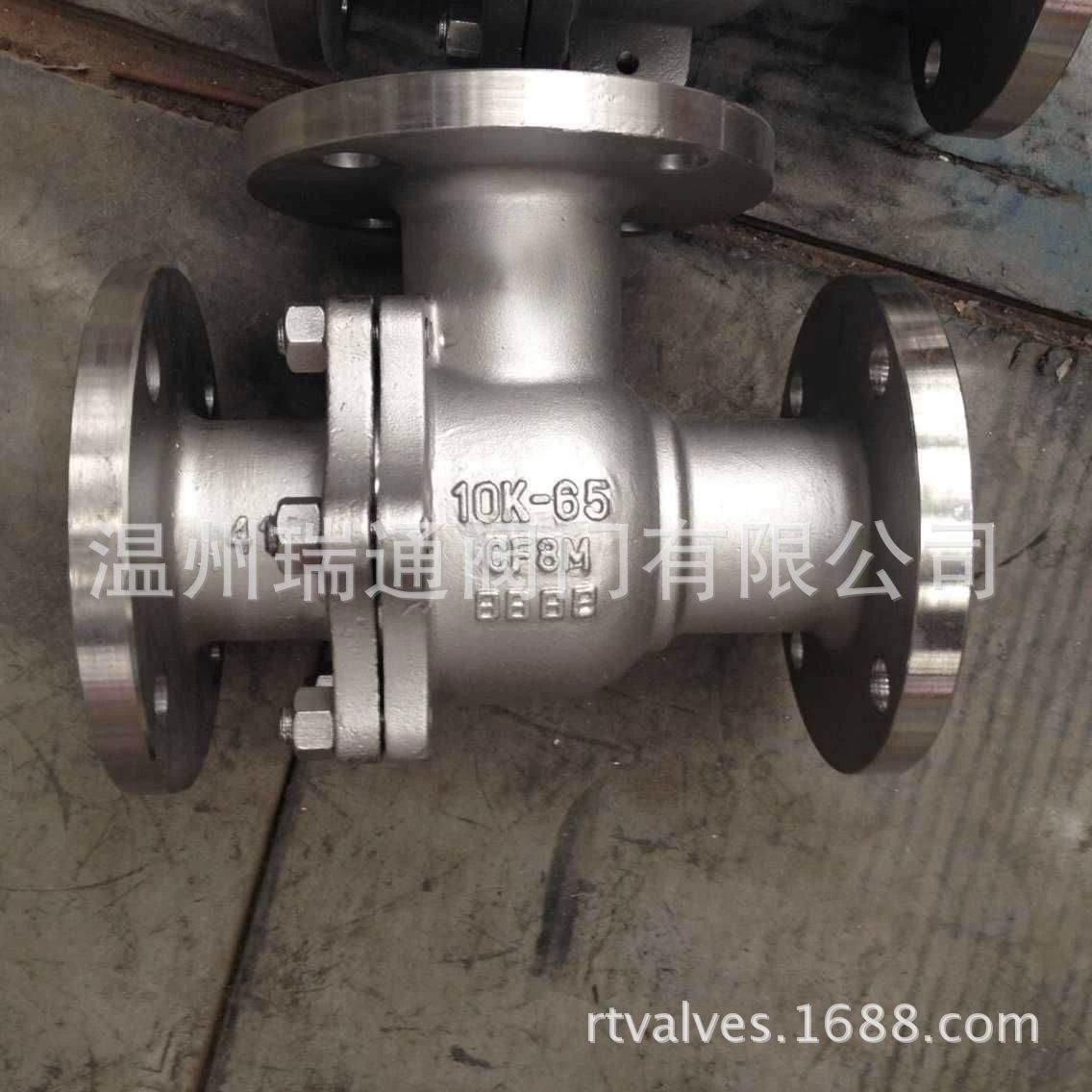

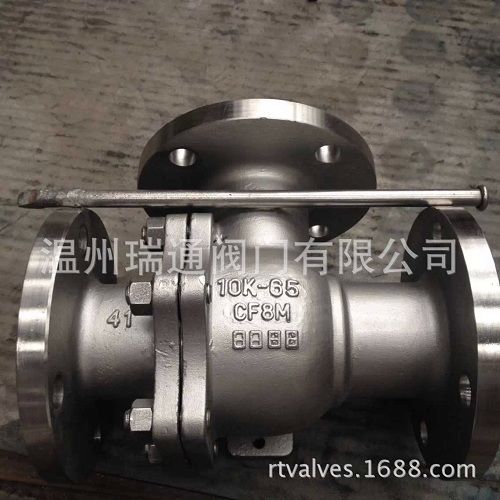

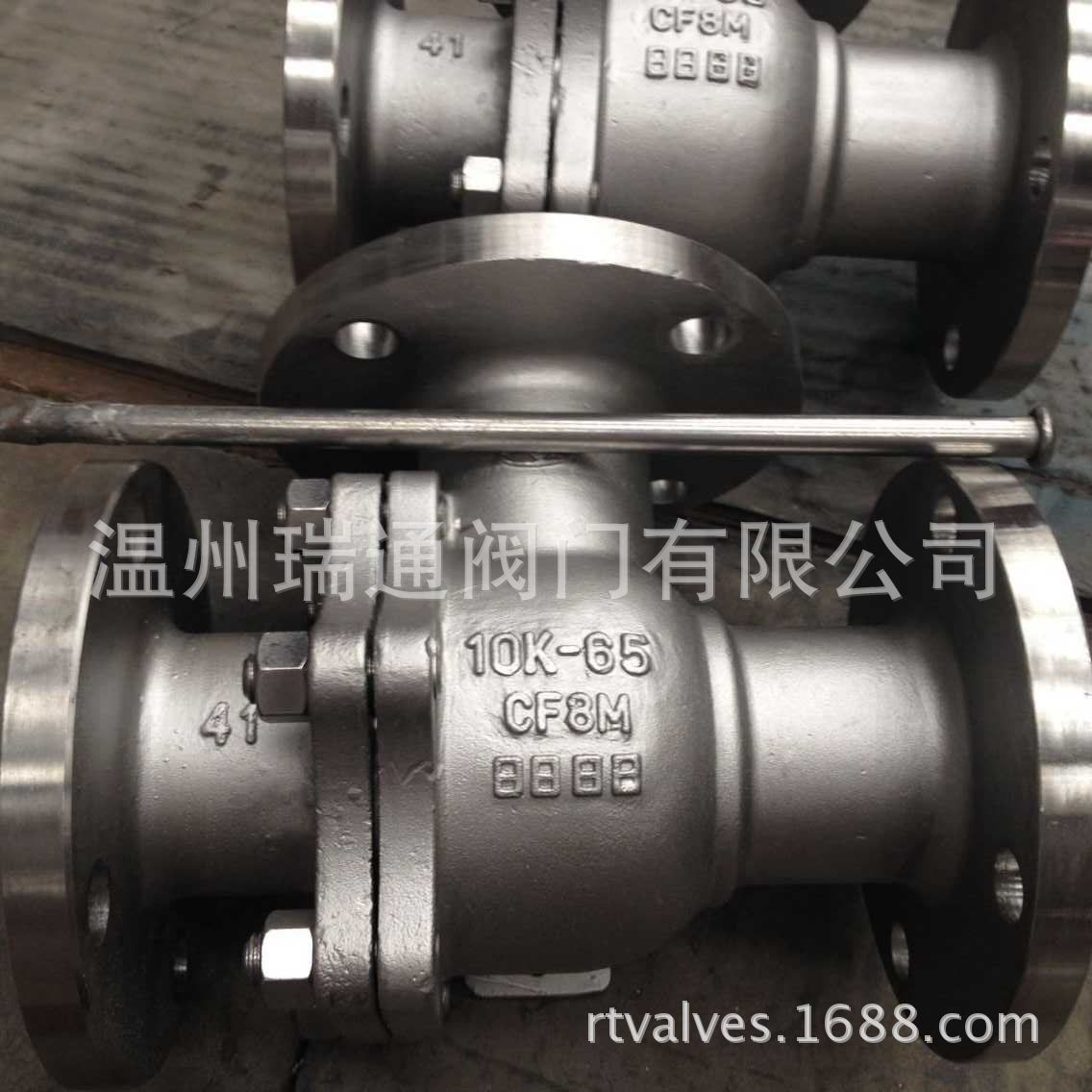

产品实拍图
产品特写图
产品包装图
三通法兰球阀－L型三通球阀－T型三通球阀
＊温馨提示
企业介绍
三通法兰球阀厂家－温州瑞通阀门有限公司
购买须知
