主体材料：
不锈钢
适用温度：
-46℃-450℃ ℃
压力范围：
150LB-1500LB Mpa
适用介质：
水，油品，醋酸，碱酸，硝酸等腐蚀性介质
公称通径：
DN15-DN1000 mm
连接形式：
法兰
产品型号：
H44H-150LB，H44W-150LB，H44Y-150LB，H44H -300LB，H44W -300LB，H44Y-300LB，H44H -600LB，H44W -600LB，H44Y-600LB，H44H -900LB，H44W -900LB，H44Y-900LB
【不锈钢美标法兰止回阀】参数规格
不锈钢美标法兰止回阀
联系人：朱华锋 电话：15888732537
美标法兰止回阀系：H44H/W/Y-按材质分美标碳钢法兰止回阀，不锈钢法兰美标止回阀
1．材质有:铸钢（A216，WCB，A105；不锈钢（F304-CF8，F316-CF8M，F304L-CF3M，F316L-CF3），301，304-CF8，304L-CF3，316-CF8M，316LCF3M，321；低温刚，铬钼钢等
2．规格：DN15~DN800
3．标准：API,ANSI美标
4．压力：150LB-900LB
5．连接:法兰
6．品牌：温州瑞通
7．工作温度：碳钢-29℃～425℃；不锈钢-40℃～550℃；低温刚-46℃～350℃，铬钼钢-29℃～550℃
8．类型：直通式
9.介质：水，油品，蒸汽-碳钢+Stellite/铬钼钢；硝酸，醋酸类等-不锈钢；丙烷，乙烯等-低温刚；
10.外型：重型/中型
11.型号：H44H-150LB，H44W-150LB，H44Y-150LB，H44H -300LB，H44W -300LB，H44Y-300LB，H44H -600LB，H44W -600LB，H44Y-600LB，H44H -900LB，H44W -900LB，H44Y-900LB
【不锈钢美标法兰止回阀】基本说明
美标止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。
【不锈钢美标法兰止回阀】工作原理
这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
美标止回阀
其中内螺纹止回阀,蝶式止回阀就属于这种类型的阀门，它包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。
【不锈钢美标法兰止回阀】结构分类
这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
美标止回阀
其中内螺纹止回阀,蝶式止回阀就属于这种类型的阀门，它包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。
【不锈钢美标法兰止回阀】工作原理
本阀门在使用过程中，介质按图示箭头方向流动。
1，当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
2，阀体及阀瓣的密封面采用不锈钢堆焊。
3，本阀门的结构长度按[1]的规定，法兰连接尺寸按ANSI B16.5的规定。
【不锈钢美标法兰止回阀】售后服务
◆产品售后服务:
a. 产品的各项性能达到国家标准及有关优等品的规定标准。
b. 产品到货后,顾客验收过程中，如出现于合同要求之际不符情况,本公司接到顾客通知后两小时内作出答复。
c. 在正确安装，使用的条件下，产品出现种类质量问题如确系本公司产品质量问题，本公司将负责到底，并无偿进行包退、包修、包换。
d. 本公司承诺：三保四包：保质、保量、保及时、包修、包换、包退、包损失
f.订货联系人：朱华锋 手机：158 8873 2537
订货须知：
一、① 不锈钢美标法兰止回阀产品名称与型号
②不锈钢美标法兰止回阀口径
③不锈钢美标法兰止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定瑞通阀门公司不锈钢美标法兰止回阀型号，请按不锈钢美标法兰止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的瑞通阀门公司专家为您审核把关。
感谢您访问我们的温州瑞通阀门官方网站【http://www.zjrtfm.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
联系人：朱华锋 联系电话：158 8873 2537
何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
联系人：朱华锋 电话：15888732537
NPS
DN
Class 150Lb
WT(Kg)
in
mm
L
D
D1
D2
b
Z-Φd
H
2"
50
203
157
120.7
92
19.50
4-Φ19
161
17
21/2"
65
216
178
139.7
105
22.5
4-Φ19
180
23
3"
80
241
190.5
152.4
127
24
4-Φ19
190
33
4"
100
292
229
190.50
157.2
24
8-Φ19
220
44
6"
150
356
279
241.5
216
25.5
8-Φ22.5
257
78
8"
200
495
343
298.5
270
29
8-Φ22.5
292
137
10"
250
622
406
362
324
30.5
12-Φ25
350
207
12"
300
698
483
432
381
32
12-Φ25
398
279
14"
350
787
533
476.8
413
35
12-Φ29
445
387
16"
400
864
597
539.8
470
37
16-Φ29
490
446
18"
450
978
635
577.8
533
40
16-Φ32
520
621
20"
500
978
698
635
584
43
20-Φ32
546
770
24"
600
1295
813
749.3
692
48
20-Φ35
880
970
2"
50
267
165
127
92
22.5
8-Φ19
179.5
20
21/2"
65
292
190
150
105
25
8-Φ22
190
24
3"
80
318
210
168
127
29.0
8-Φ22.5
212.4
40
4"
100
356
254
200
157
32.0
8-Φ22.5
246
51
6"
150
445
317.5
269.7
216
37.0
12-Φ22.5
292
90
8"
200
533
381
330
270
41.5
12-Φ25.5
328
175
10"
250
622
444.5
387
324
48.0
16-Φ28.5
378.6
210
12"
300
711
521
451
381
51.0
16-Φ32
420
286
14"
350
838
584
514
54
54
20-Φ32
470
400
16"
400
864
648
572
57
57
20-Φ35
530
550
18"
450
978
711
629
60
60
24-Φ35
584
700
20"
500
1016
775
686
64
64
24-Φ35
610
860
24"
600
1346
914
813
70
70
24-Φ41
860
1931
2"
50
292
165
127
92
25
8-Φ19
203
34
21/2"
65
330
190
150
105
29
8-Φ22
229
45
3"
80
356
210
168
127
32
8-Φ22
235
63
4"
100
432
273
216
157
38
8-Φ25
286
114
6"
150
559
356
292
216
48
8-Φ29
330
207
8"
200
660
419
349
270
56
12-Φ29
381
387
10"
250
787
508
432
324
64
12-Φ32
457
580
12"
300
838
559
489
381
67
16-Φ35
584
778
14"
350
889
603
527
413
70
20-Φ38
635
9869
16"
400
991
686
603
470
76
20-Φ41
684
1380

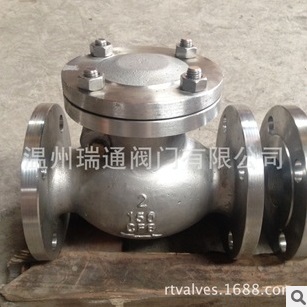

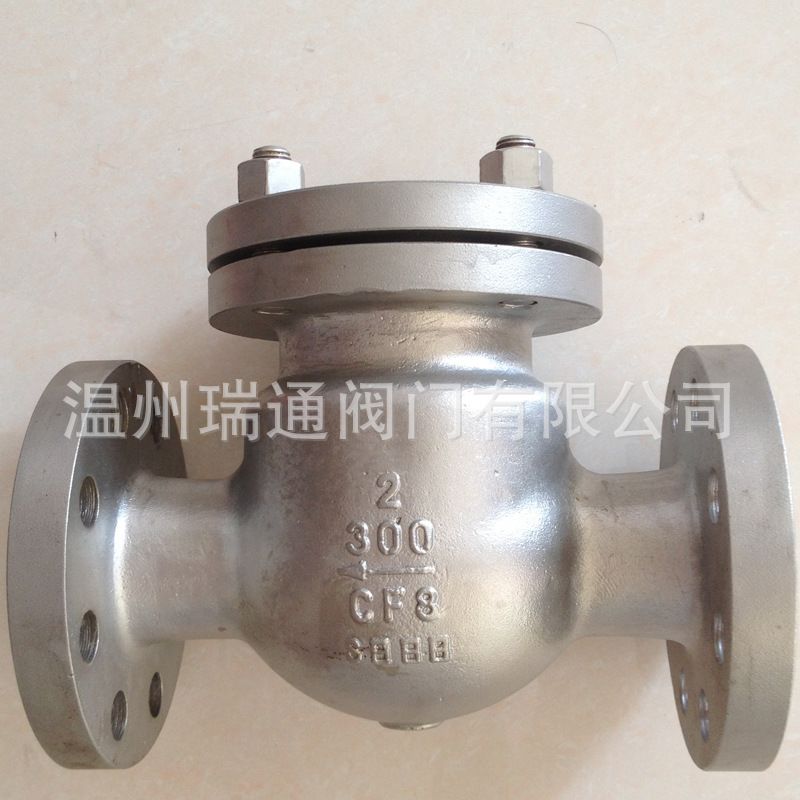

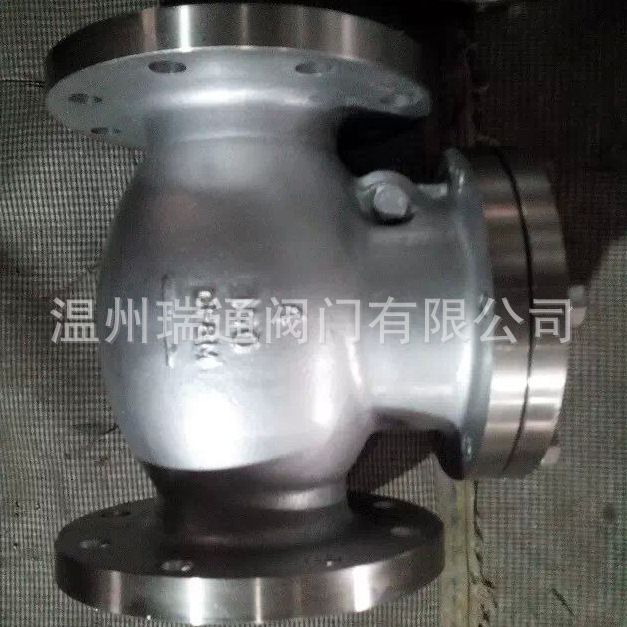

产品生产实物图
产品实物图
