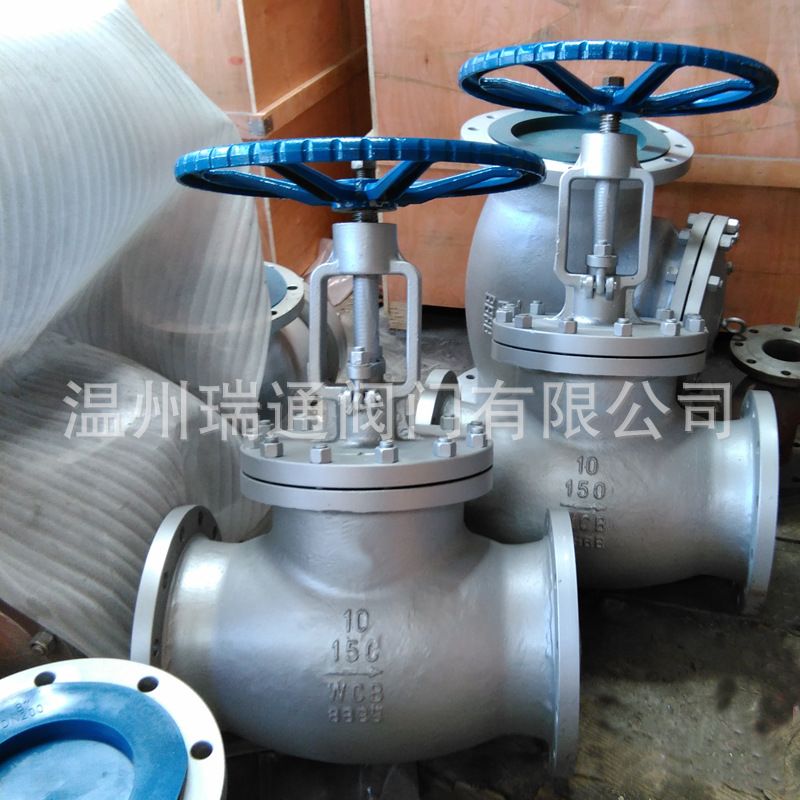

【美标铸钢法兰截止阀】基本说明
美标截止阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个阀体，阀体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 闸阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀,是近年来被广泛采用的一种新型阀门。
【美标铸钢法兰截止阀】标准
美标截止阀主要有API和ASME标准，ASTM，ASTM是材料标准，不是阀门本身的标准；按美国标准设计，制造，生产、检测的截止阀叫做美标截止阀。[1]
名称
美标截止阀
设计标准
BS1873 JIS B2071-2081
结构长度
ANSI B16.10，JISB2002
配管法兰
ANSI B16.5、JIS B2212-2214
对焊端尺寸
ANSI B16.25
检验与试验
API598、JIS B2003
传动方式
手动、电动、伞齿轮动
【美标铸钢法兰截止阀】优点
美标截止阀在管路中主要用来做切断、分配和改变介质的流动方向。闸阀是近年来被广泛采用的一种新型阀门，它具有以下优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前闸阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用， 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
【美标铸钢法兰截止阀】安装与维护注意事项
美标截止阀按其通道位置可分为直通式，三通式和直角式。后两种闸阀用于分配介质与改变介质的流向。三片式球阀安装与维护应注意以下事项：
1.要留有阀柄旋转的位置。
2. 不能用作节流。
3带传动机构的球阀应直立安装。
美标截止阀,美标闸阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。闸阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
美标截止阀是一种比较新型的闸阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市给排水等要求严格切断的工况。
【美标铸钢法兰截止阀】结构特点
、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。
2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
此类阀门安装在管道上要水平
【美标截止阀】参数规格
美标截止阀适用于公称压力150LB~1500LB，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等.
标准
设计与制造 Design and Manufacture
结构长度 Face to face/ End to end
法兰尺寸 Flange Dimension
对焊连接尺寸Butt welding dimension
压力-温度 Pressure Temperature Lating
试验-检验Inspection and Test
ANSI B16.34 BS1873
ANSI B16.10
ANSI B16.5
ANSI B16.25
ANSI B16.34
API 598
公称压力PN(Lb)
强度试验
气密封试验
气密封试验
Mpa
Lbf/in2
Mpa
Lbf/in2
Mpa
Lbf/in2
150
3.0
430
2.2
315
0.4-0.7
60-100
300
7.7
1110
5.7
815
600
15.3
2220
11.3
1630
900
23.0
3330
17.0
2445
1500
38.4
5560
28.2
4080
2500
64.0
9255
47.0
6790
体、盖
阀杆
密封面
垫片（环）
填料
工作温度
适用介质
WCB
2Cr13
13Cr
增强柔性石墨
柔性石墨
≤425
水
WC1
38CrMoAl 25Cr2MoV
≤425
WC6
≤540
WC9
≤570
C5 C12
≤540
CF8
F304
≤200
硝酸
CF8M
F316
CF3
F304L
CF3M
F316L
DN
150Lb 凸面法兰（RF) 主要尺寸Dimensions（mm）
重量 Weight
mm
in
L
D
D1
D2
b
n-φd
H
D0
15
1/2
108
89
60.5
35
11.2
4-16
241
100
6.9
20
3/4
117
98
69.9
43
12.7
4-16
241
100
9.8
25
1
127
108
79.2
51
14.2
4-16
242
125
13.5
32
11/4
140
117
89
63
16
4-16
280
160
19.5
40
11/2
165
127
98.6
73
17.5
4-16
286
160
28.5
50
2
203
152
120.7
92
19
4-19
368
200
18
65
21/2
216
178
139.7
105
22.4
4-19
387
200
30
80
3
241
190
152.4
127
24
4-19
411
250
41
100
4
292
229
190.5
157
24
4-19
454
250
64
125
5
356
254
216.0
186
24
8-22.5
455
350
86
150
6
406
279
241.3
216
25.4
8-22.5
541
350
113
200
8
495
343
298.5
270
28.4
8-22.5
651
450
178
250
10
622
406
362.0
324
30.2
12-25.4
800
450
270
300
12
698
483
431.8
381
32
12-25.4
1231
600
350
350
14
787
533
476.3
413
35
12-29
1450
600
460
400
16
914
597
539.8
470
36.6
26-29
1645
600
590
DN
300Lb 凸面法兰（RF) 主要尺寸Dimensions（mm）
重量 Weight
15
1/2
152
95
66.5
35
14.2
4-16
241
140
7.7
20
3/4
178
117
82.5
43
16
4-19
241
140
11.3
25
1
203
123
89
51
17.5
4-19
283
160
16.8
32
11/4
216
133
98.5
63
19
4-19
320
200
21.2
40
11/2
229
155
114.3
73
20.6
4-22.5
322
200
32.6
50
2
267
165
127
92
22.4
8-19
399
200
25
65
21/2
292
190
149.4
105
25.4
8-22.5
438
250
30
80
3
318
210
168.1
127
28.4
8-22.5
464
280
35
100
4
356
254
200.2
157
31.8
8-22.5
565
350
56
125
5
400
279
235
186
35
8-22.5
614
350
96
150
6
444
318
269.7
216
36.6
12-25.4
717
400
120
200
8
559
381
330.2
270
41.2
12-25.4
930
500
212
250
10
622
444
387.4
324
47.8
16-28.5
1012
550
330
300
12
711
521
450.8
381
50.8
16-32
1231
600
472
350
14
762
584
514.4
413
54
20-32
1450
600
715
400
16
864
648
571.5
470
57.2
20-35
1645
600
920
DN
600Lb 凸面法兰（RF） 主要尺寸Dimensions（mm）
重量 Weight
mm
in
L
D
D1
D2
b
n-φd
H
D0
15
1/2
165
95
66.5
35
14.5
4-16
285
100
7.8
20
3/4
190
117
82.5
43
16
4-19
285
125
12.5
25
1
216
124
89
51
17.5
4-19
313
160
17.5
32
11/4
229
133
98.5
63
21
4-19
328
160
23.5
40
11/2
241
156
114.3
73
22.5
4-22.5
365
180
38.5
50
2
292
165
127
92
33
8-19
444
200
35
65
21/2
330
190
149.4
105
36
8-22.5
483
250
50
80
3
356
210
168.1
127
39
8-22.5
533
250
60
100
4
432
273
216
157
45
8-25.4
622
350
110
125
5
508
330
266.7
186
52
8-28.5
750
350
200
150
6
559
356
292.1
216
55
12-28.5
800
450
230
200
8
660
419
349.3
270
63
12-32
927
500
410
250
10
787
508
431.8
324
71
16-35
1257
600
625
300
12
838
559
489
381
74
20-35
1468
680
860
-美标铸钢截止阀 美标铸钢法兰截止阀
压力试验-美标铸钢截止阀 美标铸钢法兰截止阀
NominalPressure
Shell Test
Air Seal Test
Air Seal Test
主要零件材料及性能-美标铸钢截止阀 美标铸钢法兰截止阀
STL
木体材料
With Body
Material 尼龙
Nylon
13Cr/柔性石墨
Enhanced
Flexible
Graphite
1Cr13/Flexible
Graphite
SFB-2
08软钢
08 Soft Steal
F304
F316
F304L
F316L
增强柔性石墨
Flexible
Graphite
Enhanced
Flexible
Graphite
SFB/260
SFP/260
PTFE
蒸汽
油品
Water
Steam
Petroleum
Products
醋酸
尿素
Nitric
acid
Acetic
acid
主要尺寸和重量
