J11H丝扣截止阀系列产品由上海阔志阀门有限公司专业供应！齐全的品种规格，先进的生产设备，公司以质量求生存、以优取胜的专业精神，坚持“生存来源质量，诚信创造价值”，如有需要了解J11H丝扣截止阀的相关参数和资料，可与上海阔志阀门有限公司联系，
J11H丝扣截止阀主要外形尺寸和连接尺寸（mm）
公称通径
管螺纹
尺寸mm
l
d1
s
h
h1
d0
15
1/2
90
14
32
109
117
65
20
3/4
100
16
36
109
117
65
25
1
120
18
46
132
142
80
32
1/4
140
20
55
156
168
100
40
1/2
170
22
65
167
168
100
50
2
200
24
80
182
200
120
65
2/2
260
26
95
200
223
120
J11H丝扣截止阀主要性能规范
型号
公称压力
试验压力
工作压力
工作温度
适用介质
壳体
密封
J11H-16C
1.6
2.5
1.76
1.6
≤180
油类
J11W-16P
硝酸类腐蚀性介质
J11W-16R
≤350
醋酸类腐蚀性介质
J11W-16NI
碱液、盐水、海水等
J11H丝扣截止阀设计与制造标准
主要零件
J11H-16C
J11W-16P
J11W-16R
阀体、阀盖
铸钢碳钢
铬镍钛钢
铬镍钼钛钢
阀瓣
铬镍钛钢
铬镍钼钛钢
铬镍钼钛钢
填料
石棉盘根
聚四氟乙烯
聚四氟乙烯
J11H截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
上海阔志阀门有限公司坚持以“生存来源质量，诚信创造价值”,企业精神：“团结拼搏、仁爱奉献；开拓创新、敢为天下”,企业愿景：造客户最满意的PCB—阔志。欢迎您的来电咨询!
dnmm
℃
09
09
2021

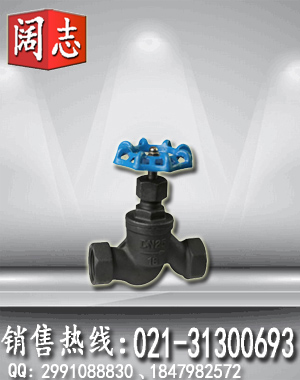

J11H-16C碳钢丝扣截止阀 铸钢截止阀 内螺纹截止阀
来源:[上海阔志阀门有限公司]
联系人：王先生
手机：18701705395
电话：021-31300693
传真：021-31300693
QQ：1847982572
Email：leafrich@163.com
地址：上海上海市奉贤区上海市奉贤区青村镇上塑路
品牌：阔志
价格：面议
元/台
供应地：上海上海市
产品型号：J11H-16C
