产品名称：

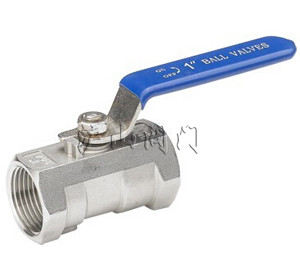

一片式球阀
产品型号：
Q11F-16P
产品口径：
DN8-100mm
产品压力：
1.6-6.4MPa
产品材质：
铸钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
一片式球阀介绍
一、一片式球阀应用规范
一片式球阀公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某此腐蚀性液体（W.O.G）
螺纹类型：G·NPT.BSPT.BSP.DIN259/2999
二、一片式球阀主要零件材料
序号
零件名称Part name
材质Material
1
密封圈Joint ring
聚四氟乙烯PTFE
2
球体Ball
不锈钢SS316
3
密封垫Joint gasket
聚四氟乙烯PTFE
4
阀盖Cap
不锈钢SS316
5
阀体Body
不锈钢CF8M
6
阀杆Stem
不锈钢SS316
7
止推垫圈Thrusy washer
聚四氟乙烯PTFE
8
填料Stem packing
聚四氟乙烯PTFE
9
填料压盖螺母Gland nut
不锈钢SS304
10
垫圈Stem washer
不锈钢SS304
11
阀杆螺母Stem nut
不锈钢SS304
12
手柄套Handle cover
塑料Plastic
13
手柄Handle
不锈钢SS304
三、一片式球阀主要尺寸 单位：mm
SIZE
1/4″
3/8″
1/2″
3/4″
1″
11/4″
11/2″
2″
D
5.0
7.0
9.2
12.5
15.0
20.0
24.5
32
L
40
45
58
60
72
78
83
100
H
35
37
43.5
47
50
57
69
74.5
E
64
70
90
90
103
103
127
127
重量WT（g）
55
95
165
250
405
525
850
1400
11
14
2015
一片式球阀
来源:[沪山阀门制造（上海）有限公司]
联系人：周先生
手机：18818008975
电话：021-31007323
传真：021-33321522
QQ：178876695
Email：shhushan@hushanfamen.com
地址：上海上海市浦东新区上海市浦东新区泥城镇新城路2号
品牌：沪山阀门
价格：面议
元/
供应地：上海上海市
产品型号：一片式球阀
一片式球阀
http://www.hushanfamen.com/Valve_Product_684.html
（1PC）Q11F-16/64(P,R)
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
