一、活塞式快开排泥阀概述:
二、活塞式快开排泥阀工作原理:
快开排泥阀由液压缸和角式截止阀组合而成,液压缸内动力带动阀瓣升降,使阀体通道开或闭,以达到液体通断。液压缸的活塞密封件为L型皮碗,快开排泥阀的密封性能好,经久耐用。阀瓣与阀座为软密封,密封性能好,无泄露。快开排泥阀采用电动二位四通换向阀或手动二拉四通换向阀集中控制,操作方便。
三、活塞式快开排泥阀性能参数:
公称压力
1.0MPa
液压缸工作介质
清水、气
液压缸工作压力
0.15-1.0MPa
介质温度
0-80℃
四、活塞式快开排泥阀主要外形尺寸:
公称通径
尺寸mm
接管螺管G
阀杆材料
H
L1
L2
80
480
135
125
1/2"
不锈钢
100
500
145
125
1/2"
不锈钢
150
620
175
145
1/2"
不锈钢
200
735
225
185
1/2"
不锈钢
250
805
260
205
1/2"
不锈钢
300
940
280
245
3/4"
不锈钢
350
1100
305
270
3/4"
不锈钢
400
1200
340
310
1"
不锈钢
五、活塞式快开排泥阀典型安装示意图:
J744X、J644X快开排泥阀主要分为活塞式和膜片式两种;活塞式具有使用寿命长,开阀速度快,开阀行程大等特点,膜片式具有对泥沙不敏感等特点,快开排泥阀由液压缸和角式截止阀组合而成,液压缸内动力带动瓣升降,使阀体通道开或闭,以达到流体通断。快开排泥阀液压缸的活塞密封件为L型皮碗,其密封性能好,经久耐用。阀瓣与阀座为软密封,密封性能好,无泄露。快开排泥阀采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便。
产品名称:

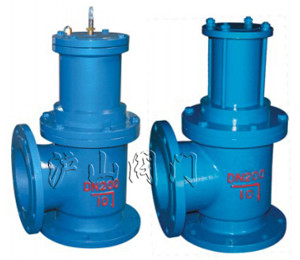

活塞式快开排泥阀
产品型号:
J644X、J744X
产品口径:
DN80-500mm
产品压力:
1.0-1.6MPa
产品材质:
铸铁、铸钢、不锈钢
联系电话:
021-31007323
联系传真:
021-33321522
Email:
hushanfamen@126.com
联系人:
周生
联系手机:
18818008975
QQ:
178876695
公司名:
沪山阀门制造(上海)有限公司
帐号:
03416900040041464
税号:
310115312539830
售后承诺:
质保一年,质量三包:包修、包换、包退。
J644X、J744X型液动活塞式快开排泥阀和气动活塞式快开排泥阀一般都是安装在各类出水处理厂或工业用沉淀池的底部壁外,用以排除沉淀池内的泥沙及污物。
