浮动式锻钢球阀

当前位置: 首页> 机械及行业设备> 阀门> 球阀
来源:[沪山阀门制造（上海）有限公司]
联系人：周先生
手机：18818008975
电话：021-31007323
传真：021-33321522
QQ：178876695
Email：shhushan@hushanfamen.com
地址：上海上海市浦东新区上海市浦东新区泥城镇新城路2号
品牌：沪山阀门
价格：面议 元/
供应地：上海上海市
产品型号：浮动式锻钢球阀

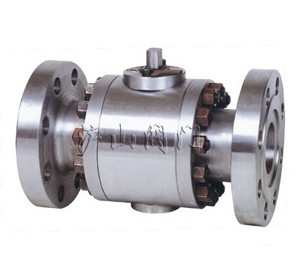

浮动式锻钢球阀
http://www.hushanfamen.com/Valve_Product_675.html



产品名称： 浮动式锻钢球阀
产品型号： Q41H/W/F
产品口径： DN15-250mm
产品压力： 2.5-4.0MPa
产品材质： 铸铁、铸钢、不锈钢
联系电话： 021-31007323
联系传真： 021-33321522
Email： hushanfamen@126.com
联系人： 周生
联系手机： 18818008975
QQ： 178876695
公司名： 沪山阀门制造（上海）有限公司
帐号：  03416900040041464
税号：  310115312539830
售后承诺： 质保一年，质量三包：包修、包换、包退。

浮动式锻钢球阀介绍

　　浮动式锻钢球阀的工作原理是靠旋转阀杆来使阀门畅通或闭塞。可以全通径电动球阀、90℃角、球阀开关轻便，体积小，可以做成大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。锻钢球阀分类：低压锻钢球阀，高压锻钢球阀。

一、浮动式锻钢球阀  Q(3、6、7、8、9)4（6）1F(Y、N、P)


尺寸及重量    PN1.6MPa CLASS 150 10K(JIS)
DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250
NPS in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10
150LB法兰Flange L 108 117 127 - 165 178 190 203 229 356 394 457 -
1.6MPa法兰Flange L 130 140 150 165 180 200 200 250 280 320 360 400 -
10K(JIS)法兰Flange L 108 117 127 - 165 178 190 203 229 365 394 457 533
对焊Butt Welding L1 140 152 165 - 190 216 241 282 305 381 403 419 -
手动Hand –Operated H 73 78 86 - 102 130 142 191 200 226 242 285 -
W 130 130 160 - 180 230 400 400 460 750 750 900 -
Kg 3 4 6 - 12 15 19 22 46 65 85 127 -
涡轮蜗杆传动Worm GearOperated H - - - - - - - - - - 260 300 -
W - - - - - - - - - - 400 600 -
型号Type - - - - - - - - - - A B -
Kg - - - - - - - - - - 110 175 -
气动Air –Operating H 203 234 242 - 326 354 366 415 485 607 623 742 -
H1 125 139 147 - 195 223 235 284 328 398 414 498 -
L1 326 326 347 - 420 426 426 590 523 610 610 885 -
L2 136 136 181 - 181 257 257 257 287 378 378 530 -
型号Type AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 -
Kg 6.1 6.3 8.1 - 14.1 16.6 38.0 42.1 53.0 93.5 105.2 207.8 -
电动ElectricDriving H - - - - - 432 443 454 493 574 646 678 -
H1 - - - - - 337 348 359 398 424 496 528 -
W - - - - - 190 190 190 190 400 400 400 -
型号Type - - - - - Q60-1 Q60-1 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1 -
Kg - - - - - 23 25 60 75 97 162 226 -


二、浮动式锻钢球阀  Q(3、6、7、8、9)4（6）1F(Y、N、P)


尺寸及重量   PN2.5MPa 4.0MPa CLASS300 20K(JIS)
DN mm 15 20 25 32 40 50 65 80 100 125 150 200 250
NPS in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10
300LB法兰Flange L 140 152 165 - 190 216 241 282 305 381 403 502 -
2.5MPa法兰Flange L 130 140 150 165 180 200 220 250 320 400 400 550 -
4.0MPa法兰Flange L 130 140 150 180 200 220 250 280 320 400 400 550 -
20K(JIS)法兰Flange L 140 152 165 - 190 216 241 283 305 381 403 502 568
对焊Butt Welding L1 140 152 165 - 190 216 241 282 305 381 403 502 -
手动Hand –Operated H 73 80 86 - 102 136 164 191 223 240 253 307 -
W 140 140 180 - 230 240 400 400 750 750 900 1000 -
Kg 4 6 6.8 - 11.2 18.3 32 38 78 85 102 125 -
涡轮蜗杆传动Worm GearOperated H - - - - - - - - - - 325 387 -
W - - - - - - - - - - 400 600 -
型号Type - - - - - - - - - - A B -
Kg - - - - - - - - - - 148 196 -
气动Air –Operating H 204 236 242 - 326 359 388 415 508 621 675 824 -
H1 126 141 147 - 195 228 257 284 351 412 466 580 -
L1 326 326 347 - 420 426 426 590 523 610 610 885 -
L2 136 136 181 - 181 257 257 257 287 378 378 530 -
型号Type AG06 AG09 AG09 - AG13 AG13 AG13 AG13 AW13 AW17 AW17 AW20 -
Kg 6.2 6.4 8.5 - 16.9 20.9 42.5 52.7 77.9 107.0 130 220 -
电动ElectricDriving H           432 443 454 493 574 646 678 -
H1           337 348 395 398 424 496 528 -
W           190 190 190 190 400 400 400 -
型号Type           Q60-1 Q60-1 Q60-1 Q60-1 Q120-1 Q120-1 Q120-1 -
Kg           23 35 60 75 100 170 245 -
三、浮动式锻钢球阀  Q(3、6、7、8、9)4（6）1F(Y、N、P)


尺寸及重量   PN2.5MPa 4.0MPa CLASS300 20K(JIS)
DN mm 15 20 25 32 40 50 65 80 100 125 150 200
NPS in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8
400LB法兰Flange L 165 190 216 - 241 292 330 356 406(432) - - -
6.4MPa法兰Flange L 165 190 216 229 241 292 330 356 432 508 559 660
10.0MPa法兰Flange L 165 190 216 229 241 292 330 356 432 508 559 660
对焊Butt Welding L1 165 190 216 - 241 292 330 356 406(432) - - -
手动Hand –Operated H 73 80 86 - 110 142 171 185 220 - - -
W 160 160 230 - 400 400 650 650 800 - - -
Kg 4.5 6.2 7.5 - 12.5 26.1 38 44 65 - - -
涡轮蜗杆传动Worm GearOperated H - - - - - - - 182 217 - - -
W - - - - - - - 280 400 - - -
型号Type - - - - - - - O A - - -
Kg - - - - - - - 50 95 - - -
气动Air –Operating H 229 236 242 - 266 366 395 470 601 - - -
H1 134 141 147 - 171 235 264 313 392 - - -
L1 283 283 283 - 350 590 590 523 610 - - -
L2 136 181 181 - 181 257 257 287 378 - - -
型号Type AG09 AG09 AG09   AG09 AG13 AG13 AG13 AW17 - - -
Kg 6.5 6.8 9.3 - 17.8 33.6 45.1 55.3 81.3 - - -
电动ElectricDriving H - - - - - 500 520 545 558 -- - -
H1 - - - - - 350 370 395 408 - - -
W - - - - - 190 1900 190 190 - - -
型号Type - - - - - Q120-1 Q120-1 Q120-1 Q120-1 - - -
Kg - - - - - 26 41 72 92 - - -
( )内PN10.0MPa、 Class600尺寸



沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
