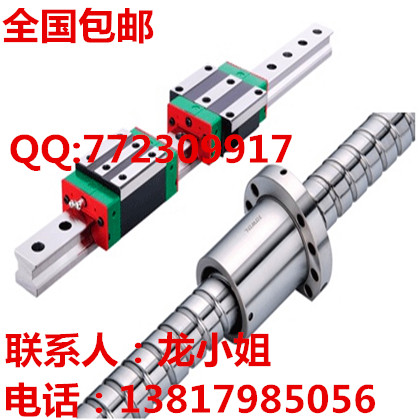

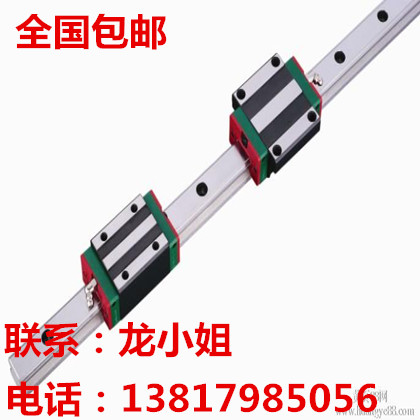

HGW15CC HGH15CA  HGW20CC  HGH20CA HGW25CC  HGH25CA  HGW30CC HGH30CA  HGW35CC  HGH35CA HGW45CC  HGH45CA  HGW55CC HGH55CA  HGW65CC  HGH65CA 重负载  HGH20HA  HGW20HC HGH25HA  HGW25HC HGH30HA  HGW30HC HGH35HA  HGW35HC HGH45HA  HGW45HC HGH55HA  HGW55HC  HGH65HA  HGW65HC及相对应导轨现货供应      滚柱型低阻装EG系列 EGH15CA  EGW15CA  EGH20CA EGW20CA  EGH25CA  EGW25CA EGH30CA  EGW30CA  紧凑型  EGH15SA  EGW15SA EGH20SA  EGW20SA  EGH25SA EGW25SA  EGH30SA  EGW30SA及相关导轨现货供应    滚柱型RG系列  RGH25CA  RGW25CC RGH30CA  RGW30CC  RGH35CA RGW35CC  RGH45CA  RGW45CC     RGH55CA  RGW55CC  RGH65CA RGW65CC  重负载 RGH25HA  RGW25HC RGH30HA  RHW30HC RGH35HA  RGW35HC RGH45HA  RGW45HC RGH55HA  RGW55HC RGH65HA  RGW65HC及相对应导轨现货    静音式QH系列  QHH15CA  QHW15CA QHH20CA  QHW20CA  QHW25CA QHH25CA  QHH30CA  QHW30CA QHW35CA    QHH35CA  QHH45CA QHW45CA  重负载QHH30HA  QHW30HAQHW35HA  QHH35HA  QHH45HA  QHW45HC及相对应的导轨现货    中组装HGL系列  HGL15CA  A HGL25CA  HGL30CA  HGL35CA HGL45CA  HGL55CA  HGL65CA 重负载  HGL25HA  HGL30HA  HGL35HA  HGL45HA  HGL55HA  HGL65HA    微型轨道MG系列  MGN7C  MGN9C  MGN12C  MGN15C  重负载  MGN7H  MGN9H MGN12H  MGN15H              加宽型    MGW7C  MGW9CMGW12C  MGW15C  重负载  MGW7H  MGW9H MGW12H  MGW15H

HIWIN直线导轨选用准则：

1.使用条件设定

○ 应用之设备○ 行程

○ 内空进之限制○ 运行速度、加速度

○ 精度之要求○ 使用频率

○ 刚性之要求○ 使用环境

○ 负荷方式○ 要求寿命年限

2.台湾上银直线导轨各系列的应用

○ HG系列：磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。

○ EG系列：产业自动化机器、半导体机械、雷射雕刻机、包装机器。

○ MGN/MGW系列：印表机、机器手臂、电子仪器设备、半导体设备。

3.选用精度等级

○C,H,P,SP,UP等级视设备精度要求而定

4.假定滑块尺寸及数目

○ 依经验选用

○ 负荷状态

○ 若与滚珠螺杆配合使用，则使用之直线导轨规格与螺杆外径相似，如螺杆外径为35mm则选用HG35规格

5.计算滑块最大负荷

○ 参照负荷计算例计算单个滑块最大等效负荷

○ 确认选用之直线导轨静安全系数应超过静安全系数使用表所列之值

6.选择预压力

○ 依刚性要求及安装面精度选用

7.确认刚性

○ 参照刚性表计算变形量　　提高预压力，加大选用尺寸或滑块数以提高刚性

8.计算使用寿命

○ 依使用速度、频率计算寿命距离要求　　依寿命公式计算选定直线导轨之寿命距离

9.润滑选用

○ 润滑剂选用，依设备需求可选择润滑脂、润滑油或特殊润滑剂润滑定期注入润滑脂或自动供油

直线导轨选用完成。

直线导轨额定负荷：

1.基本静额定负荷

（1）基本静额定负荷（C0）的定义

直线导轨在静止或运动中若承受过大的负荷，或受有很大冲击负荷时，会导致珠道接触面和钢珠产生局的永久变形；当永久变形量超过某一限度，将妨碍直线导轨运动的平稳性。基本静额定负荷便是容许这个永久变形量的极限负荷。依照定义：负荷的方向和大小不变的状态下，在受到最大应力接触面处，钢珠与珠道表面的总永久变形量恰为钢珠直径万分之一的静止负荷。

基本静额定负荷的数值详列于各规格尺寸表中；使用者可参照表格选用适合的直线导轨，但必须注意的是被选用的直线导轨在运行中所受的最大静负荷不可超过其基本静额定负荷。

（2）容许静力矩（M0）的定义

当滑块中受到最大应力的钢珠达到上述定义之静额定负荷时，此时滑块所承载之力矩称为静额定力矩。在直线导轨运动中是以MR、MP、PY这三个方向来定义

（3）静安全系数

当直线导轨使用在慢速运动或作动频率不高的状况下，需考虑静安全系数。根据不同的使用状况，计算静负荷必须考虑不同的安全系数，尤其是当导轨受有冲击性负荷时，需要取用较大的安全系数。

fSL=C0/P或是fsm=M0/M

fSL：静安全系数

fSM：静安全系数（力矩负荷）

C0：基本静额定负荷（kN）

M0：容许静力矩（kN?m）

P：工作负荷（kN）

M：静力矩负荷（kN?M）

2.基本动额定负荷

（1）基本动额定负荷（C）的定义

基本动额定负荷用于直线导轨承受负荷并作滚动运动时的寿命计算。其定义是在负荷的方向和大小不变的状态下，直线导轨的额定寿命为50km时的最大负荷，此值详列于各规格尺寸表中，使用者可借由此值预先估算出选用之直线导轨的额定寿命。
