*低组装法兰形上锁式型号：EGW15SAEGW15CA EGW20SA EGW20CA EGW25SA EGW30SA EGW30CA

    *低组装法兰形下锁式型号：EGW15SBEGW15CB EGW20SB EGW20CB EGW25SB EGW25CB EGW30SB EGW30CB

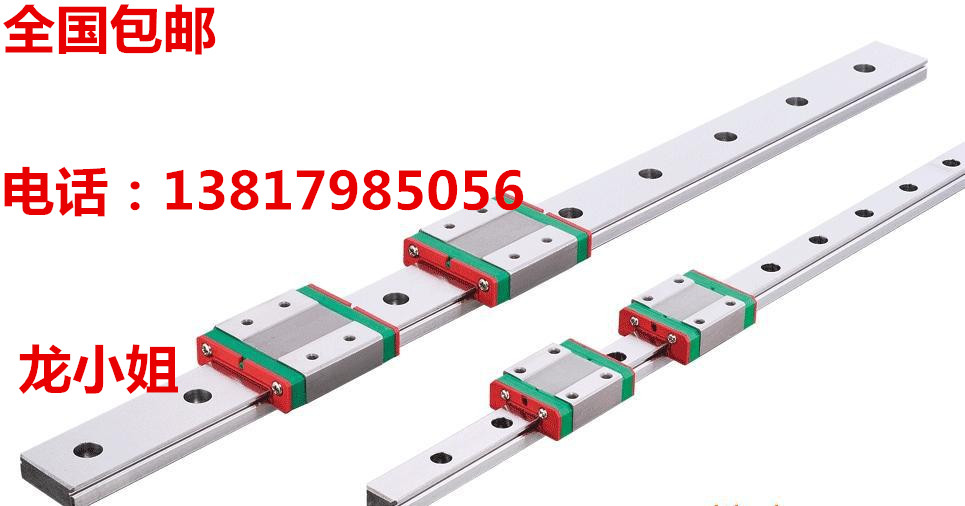

    *微型导轨型号：MGN7CMGN7H MGN9CMGN9H MGN12CMGN12H MGN15CMGN15HMGW7CMGW7H MGW9CMGW9H MGW12CMGW12H MGW15CMGW15H

    特征：

   HIWIN-Q1系列静音式线性滑轨，乃基于四列式单圆弧牙型接触设计，为提升竞争优势，而积极研发之高性能线性滑轨。

   HIWIN-Q1系列静音式线性滑轨搭载具储油功能的专利球链装置，可有效降低运转时噪音、提升运转平顺性、寿命与润滑效率。

   HIWIN-Q1系列静音式线性滑轨具有更广泛的产业应用性，更适用于高速、宁静与低发尘需求的电子产业。

   QH系列QHH/QHW超静音线性导轨QH系列QHH/QHW超静音线性导轨滑块滑轨

    低噪音设计

    利用球链装置可使滚珠均匀等间隔的排列，滚珠与滚珠间的相互撞击金属声消失，尖锐的高频声音强度有效降低，且与旧有系列比较，总和的噪音强度在各个速度域有效降低约8分贝。

    高速设计球链装置的间隔部可使滚珠与滚珠之间的相互摩擦消失，且HIWIN之专利设计使得滚珠与球链之间为环形线接触，可减少两者间的接触面积，进而有效降低摩擦阻力，使得QH系列具有卓越的高速性能。

    提升运动平顺度传统不具球链装置之线性滑轨，开始运行时，负荷侧的钢珠会先运动，再推挤方向回转部与无负荷侧内的钢珠，造成连锁的来回碰撞，使得摩擦阻力变动起伏剧烈。而QH系列由于具有球链装置，将同一循环内的所有钢珠串联在一起，所以当滑块开始运动时，所有钢珠几乎同时激活，且钢珠间并无来回的碰撞，在保持一定的运动惯性下，摩擦阻力的变动能有效的降低。

    均匀润滑寿命增加专利的球链装置在中间的间隔部具有储油的空间，可供给钢珠在运行时润滑之需要，且在经过方向回转部时，能够将润滑油均匀的补充于储油空间内，继续均匀润滑钢珠，所以补充润滑油的频率可有效的减少。

    特殊材质的选用使性能提升球链装置采用高性能的特殊材质，在来回往复的疲劳试验中不会产生拉长或断裂的情形，有效满足客户在产品耐用度上的需求也扩大了线性滑轨在温度上之适用性。

    具体型号：

   QHH15CA，QHH20CA，QHH25CA，QHH30CA，QHH35CA，QHH45CA，

   QHH20HA，QHH25HA，QHH30HA，QHH35HA，

   QHW15CA，QHW20CA，QHW25CA，QHW30CA，QHW35CA，QHW45CA，

   QHW20HA，QHW25HA，QHW30HA，QHW35HA，

   QHW15CB，QHW20CB，QHW25CB，QHW30CB，QHW35CB，QHW45CB，

   QHW20HB，QHW25HB，QHW30HB，QHW35HB，

   QHW15CC，QHW20CC，QHW25CC，QHW30CC，QHW35CC，QHW45CC，

   QHW20HC，QHW25HC，QHW30HC，QHW35HC

    应用：适用于高速、宁静与低发尘需求的电子产业。

 HIWIN直线导轨常备库存型号：

HGH15CA HGH20CA  HGH25CA  HGH30CA HGH35CA  HGH45CA  HGH55CA HGH65CA

HGW15CA HGW20CA  HGW25CA  HGW30CA HGW35CA  HGW45CA  HGW55CA HGW65CA

HGW15CC HGW20CC  HGW25CC  HGW30CC HGW35CC  HGW45CC  HGW55CC HGW65CC

HGH20HA  HGH25HAHGH30HA  HGH35HA  HGH45HAHGH55HA  HGH65HA

HGW20HC HGW25HC  HGW30HC  HGW35HC HGW45HC  HGW55HC  HGW65HC

HGW20HA  HGW25HAHGW30HA  HGW35HA  HGW45HAHGW55HA  HGW65HA

EGH15CA EGH20CA  EGH25CA  EGH30CA EGH15SA  EGH20SA   EGH25SA EGH 30SA

EGW15CA EGW20CA  EGW25CA  EGW30CA EGW15SA  EGW20SA  EGW25SA EGW30SA

品牌： 台湾上银（HIWIN）KK模组

介绍： 定位精度高，重现性佳

上银直线导轨的滚动运动方式，摩擦系数特别小，尤其静摩擦力与动摩擦力的差距很小，即使在微量进给时也不会有空转打滑的现象，解析能力与重现性最佳，因此可以实现μm级的定位精度。

上银KK模组的优势：

1 低摩擦阻力，可长时间维持精度

直线导轨的滚动摩擦力可减小至滑动导轨摩擦阻力的1/20~1/40，尤其润滑结构简单，润滑容易，润滑效果优良，摩擦接触面的磨耗最底，，因此可以长时间维持行走精度。

2 可承受四方向的高负荷能力

几何力学结构的最佳设计，可同时承受径向、反径向与横方向的负荷，并保持行走精度，同时可轻易藉由施于预压与滑块数量，就可以提高起性能与负荷能力。
