保温截止阀点击认领

BJ45W直流夹套保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中，以输。

BJ45W直流夹套保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。保温截止阀的设计制造按GB12234-89 GB12234-89；结构长度按GB12221-89 GB12221-89；保温截止阀法兰尺寸按JB/T79-94 JB/779-94；阀门检查和试验按GB13927。

保温截止阀主要零件材质

零件名称LTEM  ZG1CR18NI9TI系列  ZGOOCR18NI10系列  ZG1Cr18Ni12MO2Ti系列  ZGOOCR17NI14MO2系列  WCB系列

阀体/阀盖世BODY/CAP  ZG1CR18NI9TI  ZGOOCR18NI10  ZG1Cr18Ni12MO2Ti  ZGOOCR17NI14MO2  WCB

闸板WEDGE  ZG1CR18NI9TI  ZGOOCR18NI10  ZG1Cr18Ni12MO2Ti  ZGOOCR17NI14MO2  1Cr13

阀杆STEM  1CR18NI9TI  00cr18ni10  1CR18NI12MOTI  OOCR17NI14MO  1Cr13

填料PACKING  PTFE纺织  PTFE纺织  PTFE纺织  PTFE纺织  石墨 Graphite

垫片gasket  304L+PTFE  304L+PTFE  316L+PTFE  316L+PTFE  石墨+304 GRAPHITE+304

压盖GLAND FLANGE  ZG1CR18NI9TI  ZG00CR18ni10  ZG1Cr18Ni12MO2Ti  ZGOOCR17NI14MO2  WCB

填料压环 stuffing RING  1CR18NI9TI  00CR18NI10  1Cr18NI12MOTI  OOCR17NI14MO  1Cr13

螺栓BOLT  1cr17ni2  1CR17NI2  1Cr17NI2  1Cr17Ni2  35CrMoA

螺母NUT  1cr18ni9ti  1CR18NI9TI  1Cr18NI9ti  1Cr18NI9ti  45

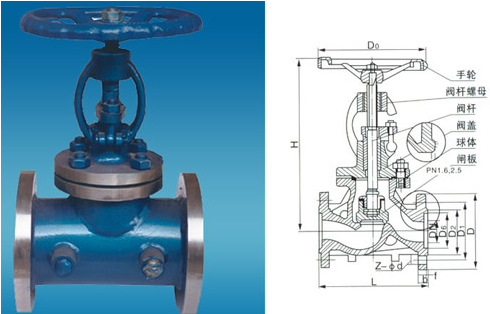

保温截止阀主要外形尺寸及重量

PN(MPa)  DN(mm)  尺寸(mm)  重量
kg
L  L1  H  3-G  D  D1  D2  b  Z-φd  Do
2.5  15  200  50  210  1/2  105  75  55  16  4--φ14  120  14
20  220  50  240  1/2  115  85  65  16  4--φ14  140  18
25  220  50  250  1/2  135  100  78  18  4--φ18  160  25
32  250  55  270  1/2  145  110  85  18  4--φ18  160  30
40  270  60  310  1/2  160  125  100  20  4--φ18  160  36
50  300  60  330  3/4  180  145  120  22  8-φ18  240  40
65  350  65  360  3/4  195  160  135  22  8-φ18  240  54
80  380  70  400  3/4  230  190  160  24  8-φ23  280  70
100  430  75  480  1  270  220  188  28  8-φ25  320  100
125  490  80  550  1  300  250  218  30  8-φ25  360  130
150  570  90  620  1  330  280  248  32  12-φ25  360  170
200  690  95  750  1  395  340  302  36  12-φ25  400  250
4.0  15  200  50  210  1/2  105  75  55  16  4--φ14  120  14
20  220  50  240  1/2  115  85  65  16  4--φ14  140  18
25  220  50  250  1/2  135  100  78  18  4--φ18  160  25
32  250  55  270  1/2  145  110  85  18  4--φ18  160  33
40  270  60  310  1/2  160  125  100  20  4--φ18  160  41
50  300  60  330  3/4  180  145  120  22  8-φ18  240  45
65  350  65  360  3/4  192  160  135  22  8-φ18  240  62
80  380  70  400  3/4  230  190  160  24  8-φ23  280  80
100  430  75  480  1  270  220  188  28  8-φ25  320  100
125  490  80  550  1  300  250  218  30  8-φ25  360  130
150  570  90  620  1  350  295  258  34  12-φ30  360  185

200  690  95  750  1  415  355  315  40  12-φ34  400  268

不锈钢法兰截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。

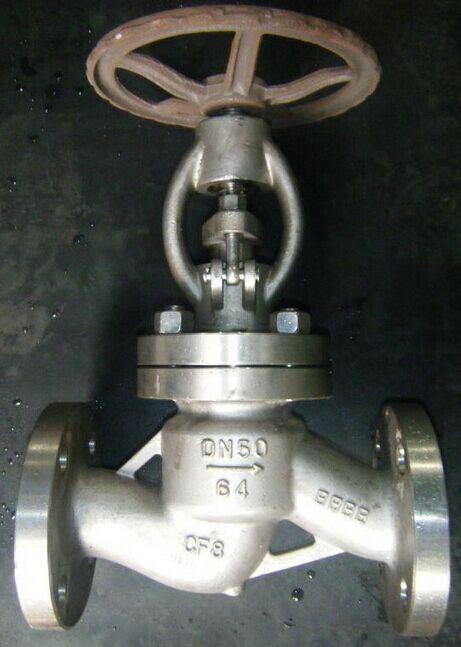

不锈钢法兰截止阀

根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。

2应用

不锈钢法兰截止阀适用于各类腐蚀性介质的管道上，有良好的防腐性、足够的强度。 合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。不锈钢法兰截止阀主要应用于石化、化工、电力、冶金、医药、食品等行业。

3工作原理

截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。

截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。

4标准规范

设计制造标准：GB/T 12235

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008[1]

5常用分类：

1）直通式截止阀

2）角式截止阀；在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。

3）直流式截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。

4）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖 螺母 施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。
