产品优点

1、结构简单，制造和维修比较方便。

2、工作行程小，启闭时间短。

3、密封性好，密封面间摩擦力小，寿命较长。

保温截止阀的缺点如下：

1、流体阻力大，开启和关闭时所需力较大。

2、不适用于带颗粒、粘度较大、易结焦的介质。

3、调节性能较差。

液化气截止阀

的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

3应用规范

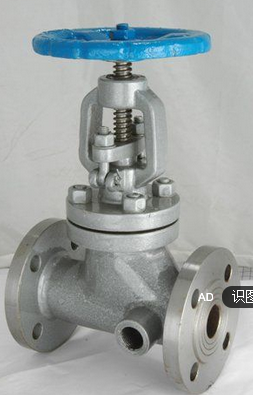

BJ45W直流夹套保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。保温截止阀的设计制造按GB12234-89 GB12234-89；结构长度按GB12221-89 GB12221-89；保温截止阀法兰尺寸按JB/T79-94 JB/779-94；阀门检查和试验按GB13927。

保温截止阀主要零件材质

零件名称LTEM ZG1CR18NI9TI系列 ZGOOCR18NI10系列 ZG1Cr18Ni12MO2Ti系列 ZGOOCR17NI14MO2系列 WCB系列

阀体/阀盖世BODY/CAP ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB

闸板WEDGE ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 1Cr13

阀杆STEM 1CR18NI9TI 00cr18ni10 1CR18NI12MOTI OOCR17NI14MO 1Cr13

填料PACKING PTFE纺织 PTFE纺织 PTFE纺织 PTFE纺织 石墨 GRAPHITE

垫片GASKET 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304 GRAPHITE+304

压盖GLAND FLANGE ZG1CR18NI9TI ZG00CR18ni10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB

填料压环 STUFFING RING 1CR18NI9TI 00CR18NI10 1Cr18NI12MOTI OOCR17NI14MO 1Cr13

螺栓BOLT 1cr17ni2 1CR17NI2 1Cr17NI2 1Cr17Ni2 35CrMoA

螺母NUT 1cr18ni9ti 1CR18NI9TI 1Cr18NI9ti 1Cr18NI9ti 45

保温截止阀主要外形尺寸及重量

PN(MPa) DN(mm) 尺寸(mm) 重量

kg

L L1 H 3-G D D1 D2 b Z-φd Do

2.5 15 200 50 210 1/2 105 75 55 16 4--φ14 120 14

20 220 50 240 1/2 115 85 65 16 4--φ14 140 18

25 220 50 250 1/2 135 100 78 18 4--φ18 160 25

32 250 55 270 1/2 145 110 85 18 4--φ18 160 30

40 270 60 310 1/2 160 125 100 20 4--φ18 160 36

50 300 60 330 3/4 180 145 120 22 8-φ18 240 40

65 350 65 360 3/4 195 160 135 22 8-φ18 240 54

80 380 70 400 3/4 230 190 160 24 8-φ23 280 70

100 430 75 480 1 270 220 188 28 8-φ25 320 100

125 490 80 550 1 300 250 218 30 8-φ25 360 130

150 570 90 620 1 330 280 248 32 12-φ25 360 170

200 690 95 750 1 395 340 302 36 12-φ25 400 250

4.0 15 200 50 210 1/2 105 75 55 16 4--φ14 120 14

20 220 50 240 1/2 115 85 65 16 4--φ14 140 18

25 220 50 250 1/2 135 100 78 18 4--φ18 160 25

32 250 55 270 1/2 145 110 85 18 4--φ18 160 33

40 270 60 310 1/2 160 125 100 20 4--φ18 160 41

50 300 60 330 3/4 180 145 120 22 8-φ18 240 45

65 350 65 360 3/4 192 160 135 22 8-φ18 240 62

80 380 70 400 3/4 230 190 160 24 8-φ23 280 80

100 430 75 480 1 270 220 188 28 8-φ25 320 100

125 490 80 550 1 300 250 218 30 8-φ25 360 130

150 570 90 620 1 350 295 258 34 12-φ30 360 185

200 690 95 750 1 415 355 315 40 12-φ34 400 268

保温截止阀只许介质单向流动，安装时有方向性。它的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。

保温截止阀分为三类：直通式、直角式及直流式斜截止阀。
