1．工件固定，灌胶头运动，泵体（步进电机驱动）供胶；
2．灯条定置在专用治具上灌封。
二．三轴运动灌胶优势
各项参数记录，显示，报警；针对每种产品
提供相应夹具，工人培训简单，节约培训
时间培训费用；
在保证高速、精度的同时，满足自动化生产
条件下的高可靠性的要求。
3、工件外形不大于5050*300mm使用胶水相同
的产品都可以灌封（特殊规格请联系我司）
三．配置说明
编号
项目
描述
1
控制系统:
原装日本松下PLC ，7.2寸昆仑通态触摸屏
2
软件系统
中湖自主研发
3
步进电机
YAKO研控原装电机
4
截止系统
日本专业技术
5
防滴胶系统
行业首创双重截止带定位回吸功能
6
压力反馈功能
中湖独创压力反馈系统
7
滑动装置:
台湾SSGB
8
电源
上海衡孚或台湾明纬
9
继电器
日本欧姆龙
作程序简洁
2、PLC、电源、驱动等
选用进口产品
3、导轨、台湾进口导轨
确保操作精度
四．性能参数
编号
项目
描述
1
机器工作电源
AC220V,50-60HZ,1000VA
2
出胶头
1个胶头或4个
3
配胶比例
5：1到1:1或其他任何固定比例可调
4
输入气压
0.5—0.65Mpa （0.5—6.5kgf/cm2）
5
编程方式
示教编程
6
产能
约380米/小时(单头)约1200-1600米/小时（LED半套管软灯条）
7
适应产品
5050MM以内软灯条、硬灯条
8
运动轨迹
直线.竖线,方框,点
9
机身结构
超强稳固钢结构支架，底盘加有多条加强筋
10
机器表面颜色
静电喷涂灰白色粉体
11
滑动部分固定方式
高精度稳定平台，加装固定平衡装置
12
XYZ轴运动装置
专用四层直线滑轨，可高速超稳定运行
13
工作尺寸
5050MM*300MM*30MM
14
软件系统
中湖自主开发，国内同行目前唯一具备软件防误操作功能、防呆自动停机灌胶管理软件
15
控制系统
日本松下PLC，昆仑通态触摸屏，品牌运动控制卡
16
步进电机
YAKO原装电机
17
高精度计量齿轮泵
台湾精密调校
18
机器运动公差
±0.1MM
19
吐出精度
±0.5%
20
流量检测
B胶流量过大或过小报警功能
21
出胶头截止系统
双重
22
AB截止系统
中湖
23
回吸装置
双组
24
胶水粘度要求
MAX≤2000-3500
25
搅拌方式
动态
26
混合材质
进口PE
27
搅拌速度
MAX 50R/S
28
动态密封材质
F4耐腐蚀高耐磨软体材料
29
枪头部密封受压
MAX≤3.5Mpa
30
AB液位显示
低于液位报警
31
胶桶加热
采用进口高品质安全系数可靠的硅胶片发热，超强保护
32
A胶桶容量
10L
33
B胶桶容量
10L
34
抽真空功能
有
35
过滤系统
四层
36
同步带
双同步带
五、配胶部分主要特点：
1. 配胶，灌胶一体化，全自动操作，一台机器实现两种功能。
2. 比例设定调节，胶量可调。随时用随时配，配比精度高，按需配比，节省胶水。
3. 操作简单方便，程序编辑简单，免清洗，拆装简单方便，直接将A B两种胶水分别放进两个对应的桶里，灌的时候才配胶，工人只需要按启动开关即可。
4. 根据胶水性能，A胶料桶带有加热装置，B胶料桶密封性好防止挥发，液位感应装置，当胶水低于这个液位时自动报警，添加相应胶水
5. 清洗方便，A B胶混合部分只有出胶口的搅拌管，所以清洗部分只有搅拌管，其他部分都不用清洗，如果下班或要停下一段时间才灌胶只需要将搅拌管取下来，泡到清洗剂里或马上清洗干净就行，没有耗材。
1、操作简便：触摸屏显示操作；全中文界面，
2、胶量精确：所有关键部件均采用进口产品，
1、操作界面触摸屏，操
06
13
2024

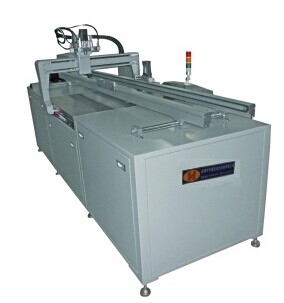

深圳中湖LED全自动五米灯条灌胶机 全自动灌胶机 点胶机 配胶机
来源:[深圳市中湖自动化设备有限公司]
联系人：张先生
手机：13632860790
电话：755-27286106
传真：755-27428175
QQ：1693723035
Email：zhonghu27286106@163.com
地址：广东省深圳市深圳市深圳市宝安区沙井街道新桥新发工业区东路12号D栋
品牌：深圳中湖
价格：8888.00
元/台
供应地：广东省深圳市
产品型号：ZHU-50A
