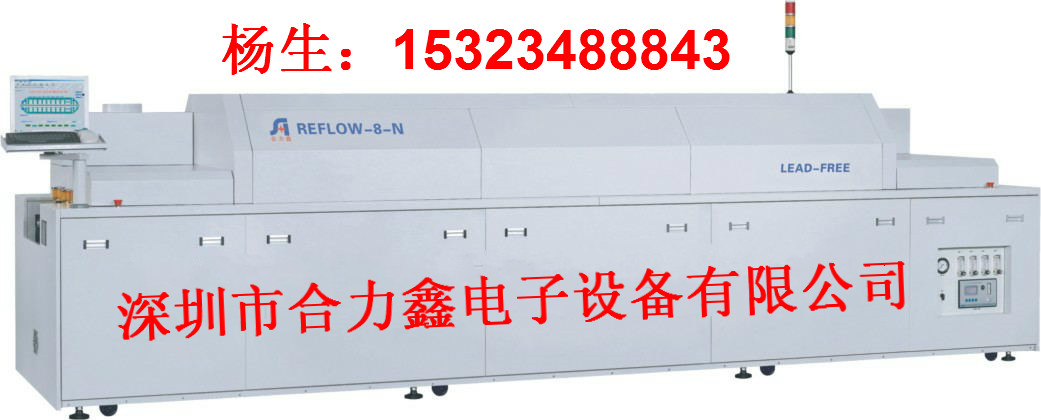

产品系列：回流炉

产品型号：X8双轨传输
产品特点：
1、加热系统：增压式强制循环热风加热系统，前后回风设计，有效防止温区间气流影响，保证优良的温度均匀性和加热效率；温控精度±1℃，板面温度横向偏差+1.5℃，室温到恒温时间小于20分钟；专用长寿命高温马达，风速变频可调。模块式结构，便于清洁及维护。
2、操控系统：视窗操作界面，中英文繁体自由切换，各参数设定方便快捷；支持WINOOWs7操作系统；各温区独立控制及显示，各种功能一览无遗；操作员注册口令，操作记录；运输动态显示；内置温度曲线测试功能，虚拟仿真功能，节省温度设置时间；温度制程监控，记录各温区温度变化。
3、冷却系统：全新专利结构设计，强制风冷及水冷结构可升级互换；维护保养方便快捷；冷却区温度显示可调。
4、肋焊剂管理系统：全新专利结构设计，高效肋焊剂收集效果，确保炉膛内及外部环境不受助焊剂污染。
5、传输系统：防导轨变形结构设计，运输稳定可靠。
其他功能：
温度曲线测试
虚拟仿真功能
传送及电脑UPS
掉板报警
电动自锁式炉体开闭
传送速度异常报警
链条润滑装置（电脑控制）
高低温警报

双轨传输

基板宽度尺寸

W 50-250mm（同时）  W 50-450mm（单轨）

基板元件高度

以链条加长轴为基准：+30mm，-20mm

温区配置 :             8温区，16加热

加热区长度:          2900mm

冷却方式 :               双冷却区：

工作温度范围 :       室温~320℃

温控精度 :                ±1℃（增强型P.I.D.控制）

温度重复精度:

连续生产情况下，各基板间温差±1℃

设备重复精度:

同等工艺设置下，不同时期所测温度曲线重复性能±1℃

PCB裸板横向温差:     ±1℃

控制方式:              PC+PLC控制系统

操作界面:

WINOOWs中文繁简体/English在线只有切换

停电保护 :            UPS及延时关机

传送方式/链条PIN长

链条/PIN长5mm+网带同步传送

调宽方式:           电动+手动

传送速度:            0.35~1.5m/min

整体启动功率 :  73KW

分段启动功率:     41KW

正常运行功率:   7.5KW

电源:                      AC 3Φ 5W 380V 50/60Hz

机身尺寸 :           5040(L)×1430(W)×1450(H)

机身重量:             约3000Kg

机体颜色:             标准色（灰白色），任选指定颜色

排气口直径/排气量要求:

进出口排废气口直径是Φ145mm；进出口排气量分别要求是：15m3/min~20 m3/min
