品牌
康豪
型号
Z40H
连接形式
法兰
主体材料
碳钢
公称通径
50（mm）
适用介质
水
密封形式
硬密封型
标准
国标
外形
中型
流动方向
双向
驱动方式
手动
零部件及配件
阀体
用途
锁闭
压力环境
常压
工作温度
常温
类型(通道位置)
直通式
规格
DN50
材质
碳钢
铸钢法兰闸阀Z41H-16C 国标法兰闸阀 铸钢手动式法兰闸阀 中型铸钢法兰闸阀 温州铸钢闸阀
40H、Z41H苏式闸阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
操作方式有：手动、齿轮传动、电动、气动等。
Z40H、Z41H苏式闸阀适用于公称压力PN1.6～6.4MPa,工作温度-29～600℃
一、铸钢苏式闸阀简介：
关闭件（闸板）采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔死。阀座可为更换式阀座，可以任意组合与关闭件密封面材质的配对，以满足工况要求，延长使用寿命。
通过选用不同的材质，Z40H、Z41H苏式闸阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
操作方式有：手动、齿轮传动、电动、气动等。
Z40H、Z41H苏式闸阀适用于公称压力PN1.6～6.4MPa,工作温度-29～600℃
二、铸钢苏式闸阀产品特点：
1.流动阻力小。阀体内部介质通道是直通的，介质成直线运动，流动阻力小。
2.启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向垂直。
3.高度大，启闭时间长。闸板的启闭行程较大，升降是通过螺杆进行的。
4.水锤现象不易产生。原因是关闭时间长。
5.介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。
6.结构长度（系壳体两连接端面之间的距离）较小。
7.密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。
8.价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。
9.形体简单，结构长度短，制造工艺性好，使用范围广。
10.结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料，密封可靠，操作轻便灵活。
铸钢法兰闸阀执行标准
铸钢法兰闸阀-1.6MPa主要连接尺寸
尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
mm
130
150
160
180
200
250
265
280
300
325
350
400
450
500
550
600
650
700
800
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
2050
2181
2599
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600
720
720
720
铸钢法兰闸阀-2.5MPa主要连接尺寸
尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
mm
130
150
160
180
200
250
265
280
300
325
350
400
450
500
550
600
650
700
800
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
2050
2181
2599
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600
720
720
720
铸钢法兰闸阀-4.0MPa主要连接尺寸
尺寸
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
L
mm
130
150
160
180
200
250
280
310
350
400
450
550
650
750
850
950
H
mm
175
180
210
210
350
358
373
435
500
614
674
818
1225
1415
1630
1780
W
mm
180
180
200
200
200
240
240
280
320
360
360
400
450
500
500
600
苏式闸阀产品订购须知:
1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。
2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：
1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求
3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关
4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。
温州康豪阀门有限公司是一家集设计、研发、生产、销售于一体的阀门企业
。公司坐落于“中国阀门城”——温州，距机场1.5公里左右，交通方便，运输快捷。我们的网址是http://www.kh-valve.com/
康豪阀门秉着“以诚为本，互惠双赢”的原则，服务于广大客户。全面实行标准化、专业化、科学的管理制度。公司始终坚持“诚品求生存，科技求发展”的经营方针，在产品品质上以“精益求精，追求完美”为质量方针。
公司主要产品有：不锈钢阀门系列、片式阀门系列、衬氟阀门系列、蝶阀系列、铸钢阀门系列、锻钢阀门系列广泛应用于石油、化工、电力、冶金、建筑、水利工程建设等工业领域及饮料、乳品、啤酒、制药等行业。
科技创造价值，价值回报社会，这是康豪人始终坚持的企业发展道路。康豪人面对今天无数可能的竞争选择和瞬息万变的市场风云，我们坚信：“康豪”唯有科技创新，才能站的更高，只有对诚信与品质的坚守“康豪”才能走的更远；康豪人会因您的关心与支持奋勇向前；康豪人会本着“以诚信为本，品质为本”的原则期待与您的加盟与合作！
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
07
28
2015

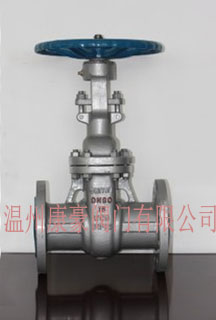

▲供应厂家▲精品推荐 DN40 苏式明杆闸阀
