电缆桥架全自动成型生产线

电缆桥架成型生产线（设备）

电缆桥架成型生产线技术说明
设备结构概述：
本生产线可生产电缆桥架，不同规格通过更换冲模完成，辊弯机采用组合可调式，一套轧辊完成所有规格桥架产品，规格变化通过调整成型机开挡和轧辊完成。

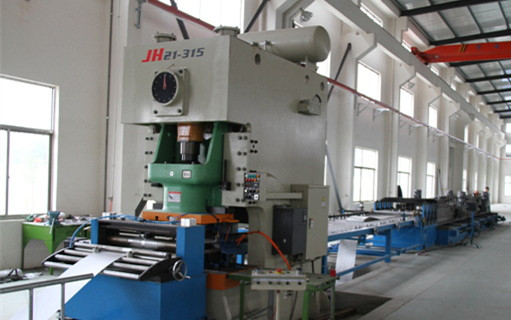

该生产线含开卷机、校平机、伺服送料、导正冲孔压筋切断一体机、输送架、导正--辊弯成型机（含轧辊）、出料架各一套。
1、 生产线主要技术参数
 适用?板材:　　　Q235
 适用板厚:　　　0.8-2mm?
 最大板宽：　　 200～960mm?
 制件规格：　　 100X50-600X150mm(见附表、图要求)?
 制件长度：　　 2000～8000mm?
 卷料内径：　　 Φ508mm?
 线速度:　　　　4-8m/min?
产品规格：
 产品按需方提供(双方认可)的产品图（规格见下表），最终按此图验收。?
 设备?油漆颜色：　　　（见色板）。
 生产线方向：左进料右出料。?
宽*高*厚
 　　　 100 　　　 150 50
600 600x100 600 x150
500 500x100 500x150
400 400x100 400x150
300 300x100 300x150 　　300x50
200 200x100 200x150 　　200x50
100 100x100 100 x150 　　 100x50
