太阳能光伏支架生产线
太阳能光伏支架冲孔成型生产线

太阳能光伏支架生产设备简介
无锡天琅机械设备制造有限公司是最专业的太阳能光伏支架生产设备的江苏地区最好的供应商——咨询电话：13665176778
设备技术要求
2.1设备技术条件：
2.1.1设备占地面积： 25×3.5×5（长×宽×高）米。
2.1.2设备进料方向：待定。
2.1.3电压参数380，50Hz，3相。
2.1.4气源：流量为0.5m3/分钟;压力为0.6MPa。
2.1.5液压油：46#液压油。
2.1.6齿轮油：18#双曲线齿轮油。
2.2设备主要技术参数
2.2.1 轧制带钢宽度：≤200 mm
2.2.2 轧制带钢厚度：2.0~2.5 mm
2.2.3 轧制带钢材质：低碳钢等
2.2.4生产速度:全线冲孔速度约为9米/分钟
2.2.4 轧制工件长度：2000—6000 mm
2.2.5设备装机总容量：约 38.5KW。
3.轧制产品范围

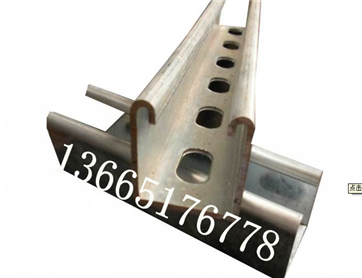

3.1 本冲压/成型机组可以轧制厚度为2.0~2.5mm的C型材。
3.2 轧制产品规格尺寸
可按客户图纸或者是样品来设计生产
4.供货及服务范围
4.1本条款规定了合同设备的供货范围（见表二），卖方保证所提供设备为全新的、成熟的、完整的和安全可靠的，且设备的技术性能、功能符合技术条件的要求。
表二：C型全自动冲孔/成型设备供货范围

序号	设备名称	设备型号及规格	数量	电机功率(KW)	备注
1	放料校平一体机	MT-300	1台	3
2	伺服送料机	NCF-300	1台	3
3	JF21 冲床	根据实际冲孔要求定冲床吨位	1套	7.5
4	冲模		1套
5	成型主机	牌坊齿轮箱式	1台	22
6	液压切断		1台	3
7	出料台	SL-300X4000	1台
8	电器控制系统		1套

各部件主要品牌：

序号	设备名称	生产厂家	备注
1	变频器	日本三菱
2	液晶显示屏	日本三菱
3	电器低压控制元件	施耐德、西门子等品牌厂家
4	液压元件	国产知名品牌	或同等品牌
5	轴承	哈尔滨轴承
6	减速机	常州市国茂减速机集团有限公司	或同等品牌


太阳能尾座、拉杆冷弯生产线;整线采用全自动，PLC控制，操作简单方便。生产线采用先预冲孔，再成型模式，生产速度高。太阳能支架冷弯成型生产线为国际上先进的自动更换双排机结构，可达到在一条生产线上自动生产太阳能金属支架所有框架用型钢，冷弯板型包含太阳能支架用托架、支架底拉杆、支架横框、太阳能前左右框、太阳能支架用左右框。
