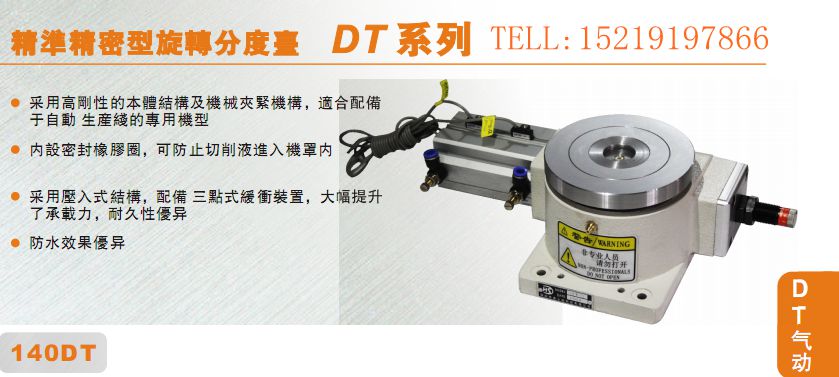

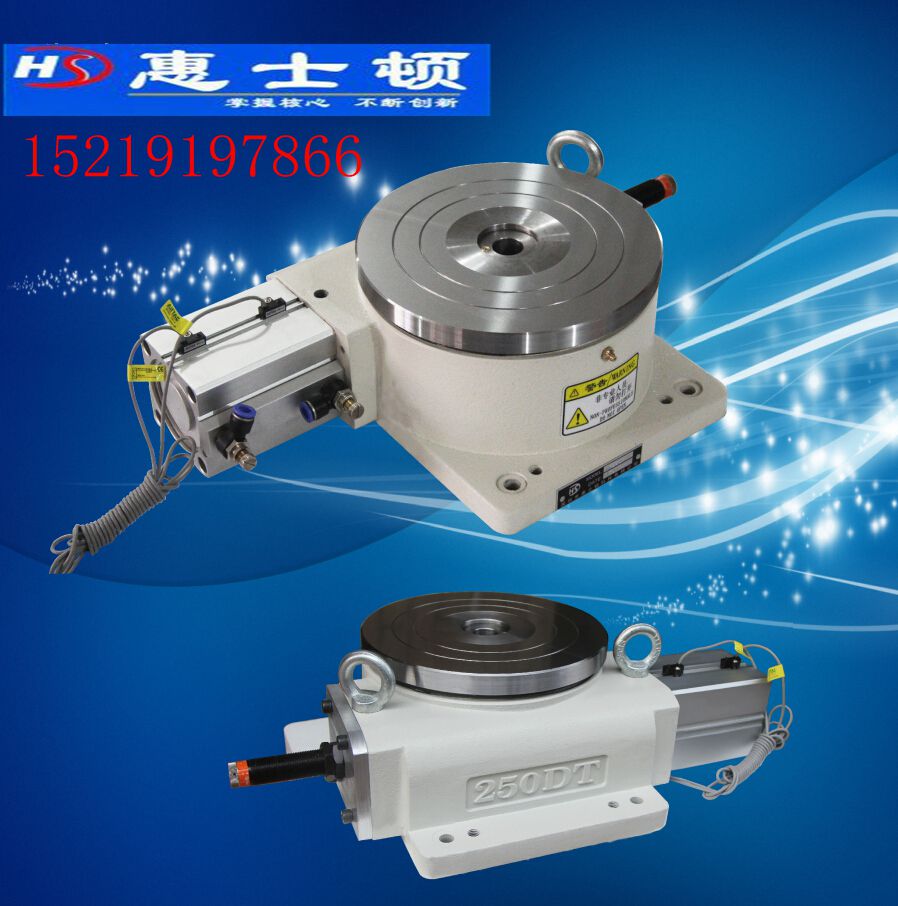

产品名称/规格 深圳惠士顿旋转分度盘 HSD-140DT气动分度盘

2015最新款电动旋转分度盘，广泛应用于CNC机床、攻牙机、钻孔机、注塑机等领域，减少人工，提高产品性能，安装分度盘，为您的产品提高市场竞争力！

（详细的资料欢迎通过QQ，邮箱电话： 15219197866等方式索取）

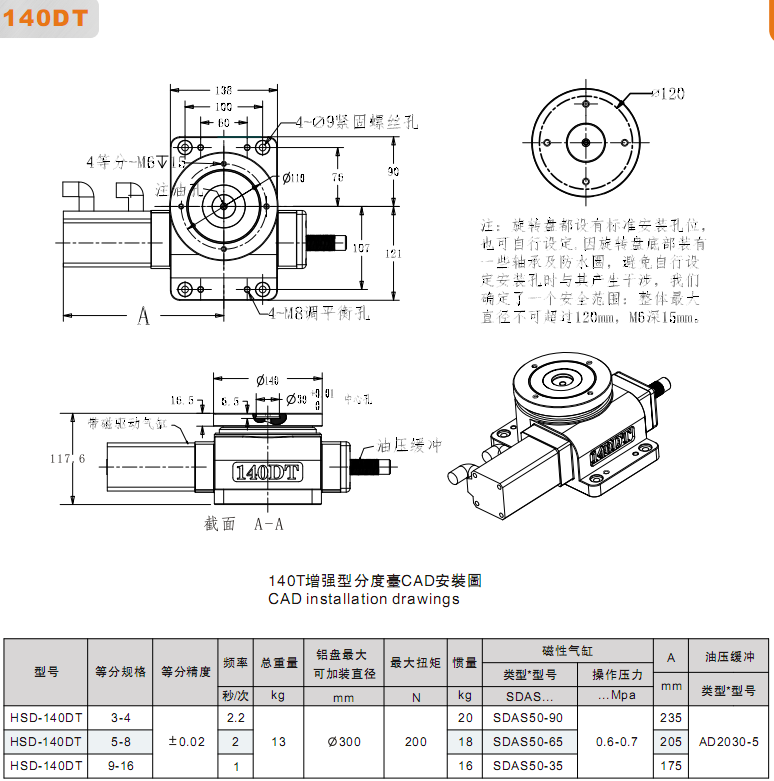

CAD安装图

尺寸参数

产品特征

1. 机械式传动结构

2. 调整调试易操作

3. 顺畅运动顺序平稳台面无起浮

4. 控制运动运行顺时针，逆时针（选项）

5. 集成功能三点式过载保护，无冲过现象，气压缓冲调节

6. 精度保证，整机采用表面高精度高压推力轴承

7. 等份：3，4，6，8，10，12，16，24等特殊等份另定

视频展示

气动分度盘：http://v.youku.com/v_show/id_XOTM1NjYwODgw.html

工艺特点

一、中心主轴 （稳定性强）

市面上的分度盘中心主轴是不转动的，我们普通型的也是一样，盘面围绕中心主轴在旋转，适合于粗加工，加大了盘之后，会出现抖动，速度快了，加载东西大了，会冲过头。我们加强型的盘，中心主轴跟着盘面一起旋转，以上现象是不会出现的。

二、结构性不同 （可卧立两用）

市面上的产品和我们普通型的产品一样，属于悬浮式结构，我们增强型系列的产品是一体式的，所以，不管你买了我们的盘之后，可以卧立两用，倾斜角度用都没问题，普通型的是达不到这个要求的。

三、过载保护

为防止旋转分度台因承受过量的转动惯量而导致受损，例如在设定操作过程中或液压缓冲器故障时，规格140DT-180DT-250DT-320DT具有过载保护特性。

若转动惯量过大，则随之造成的径向力就会迫使紧固销挤压弹簧力。紧固销随后就会向前滑动到齿形部分。从分度盘转换到齿形部分就意味着紧固销无法咬合，分度台也就不会移动。把紧固销在旋回原来位置就可以重新使用分度台

四、缓冲调节

旋转分度台配有液压缓冲器。通过挡块可以调节缓冲特性。可以在前侧进行调节。

应用范围

油压型旋转工作台应用领域	气动旋转分度台系列
? CNC机床系列 ? 攻牙机系列 ? 钻孔机系列 ? 注塑机系列 ? 激光打标机行业	? 自动化装配系列 ? 包装系列 ? 冲压系列 ? 烫金和丝印系列 ? 焊接行业 ? 流水线行业 ? 食品加工行业 ? 抛光机行业

同类产品对比

A、操作简单，安装快捷：内置减速电机，无需配定位装置，出厂前我们配好控制器，客户拿回去只须给一个信号即可运行。

B、定位精准，无乱码现象：在运行过程中如果出现断电的情况，无需重新找原点，即可立即转到下一个工位，可以定位锁紧，而伺服电机则要重新找原点，不能立即转到下一个工位。

C、CNC加工方式：整机采用CNC数控机床加工方式，通过程序编码加工，精度高，表面通过磨床内圆磨外圆磨，平面精度高。

D、自带防水功能：自带密封圈，防止长时间工作时油及水渗入分度盘内部，引起内部生锈及受潮，增加了分度盘的使用寿命及耐磨性。

E、结构性不同（可立卧两用）：市面上的产品和我们普通型的产品一样，属于悬浮式结构，只能是立着用或是卧着用，不能立卧两用，我们增强型系列的产品是整机一体式的，既可以立着用又可以平躺着用（即立卧两用），倾斜角度用都没问题，普通型的是达不到这个要求的。



公司简介

深圳市惠士顿科技有限公司，是一家专业从事百页轮组装机、气动分度盘、电动分度盘、油压分度盘、及机电一体化设备厂家。公司由多名高技术专业人才组建而成，高起点、高标准、致力做国内最好的气动旋转分度台，在旋转精度、水平精度、机械的平稳度、等方面始终位于气动分度盘技术创新最前沿。惠士顿高品质和高效率解决方案在众多客户中广泛应用，经过多年的积累，目前产品有，气动分度台，电动分度台，油压分度台以及非标伺服分度台等多款不同配置供客户选择，由于简单的控制系统和简单的按装模式备受客户的青睐，惠士顿致力于为于为客户提供系统化解决方案，产品质量稳定可靠，是惠士顿全体员工宗旨。

欢迎您来电、实地详细了解，欢迎有志之士代理销售！
