深圳市惠士顿科技有限公司专业生产销售分度盘，气动分度盘，精密气动分度盘，油压分度盘，设计专业，质量稳定，精度准确，性能良好，独特的防水设计，密封性好，操作简单。适用机床、数控机床、攻牙机、钻床、超声波、烫金、丝印、移印、CNC数控加工或其它工作机配合，形成自动生产、加工、组装，欢迎广大新老用户来电来样咨询购买。

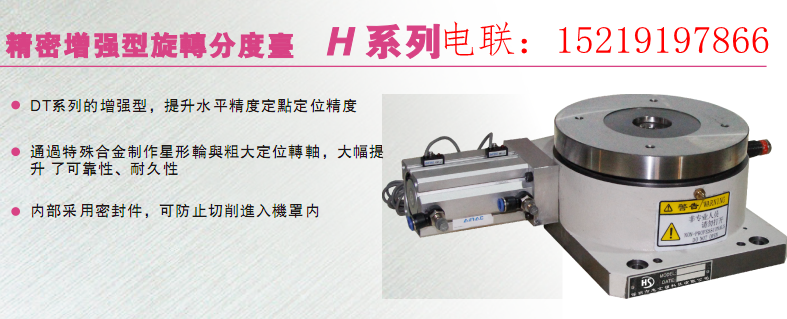

精密型气动分度盘

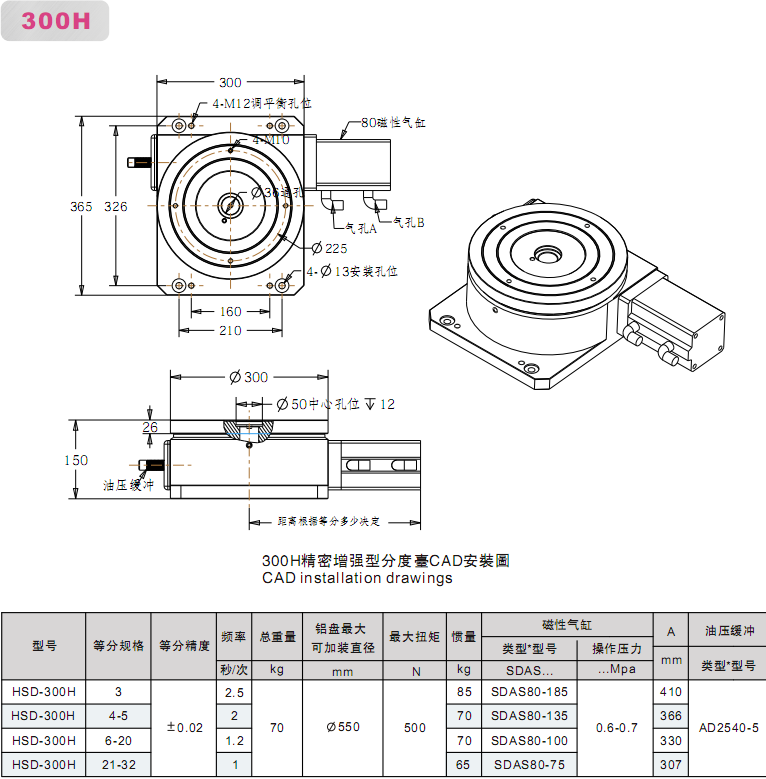

型号：HSD-200H，HSD-300H

特点：使用简单，操作便利，精度高反应快，定位准等,可立卧两用

运行精度：0.01-0.03mi/s

转动精度：10μ以内

工位分等：3，4，6，8，10，12（特殊等份可另行设计）

运型方式：齿轮，齿条式

输入信号：220V-110V-24V/50Hz

出力方式：气动

《气动分度盘的原理》

本实用新型公开了一种立卧两用型气动转盘，包括机箱，装设在机箱外侧壁上的驱动气缸，还包括固设在机箱内的滑台，滑台上开设有滑槽，该滑槽内设有一可沿滑槽滑动的齿条，齿条的一端与驱动气缸传动连接，机箱内还装设有一横向转轴，在转轴上位于机箱内的部份依次套设有棘轮、齿轮，该齿轮与齿条相啮合，转轴的一端从机箱内伸出与转盘固定连接，机箱内还装设有棘轮同步装置，还包括用于对棘爪进行定位的棘轮定位装置，进行缓冲的缓冲装置。具有能减少震动、降低噪音，能对工件进行横向夹持，并能有效提高定位精度的优点。

压铸式结构，精度高，平面三点缓冲式，气缸油压缓冲，平面经过气氮处理，表面精度内外圆磨加工，保证精度，采用高质量日本NSK,内心轴承，平面采用日本IKO推力轴承，内置固定减速环，带中心轴孔是12MM

气动分度盘，加强型气动分度盘特点

型号：HSD-140T，HSD-180T，HSD-250T，HSD-320T

更多详情欢迎来电详谈

手机：15219197866何小姐  QQ：3252498245电话：0755-89475881   深圳市宝安西乡宝田三路9号

旋转分度台特性

1. 机械式传动结构

2. 调整调试易操作

3. 顺畅运动顺序平稳台面无起浮

4. 控制运动运行顺时针，逆时针（选项）

5. 集成功能三点式过载保护，无冲过现象，气压缓冲调节

6. 精度保证，整机采用表面高精度高压推力轴承

7. 等份：3，4，6，8，10，12，16，24等特殊等份另定

过载保护

为防止旋转分度台因承受过量的转动惯量而导致受损，例如在设定操作过程中或液压缓冲器故障时，规格140T-180T-250T-320T具有过载保护特性。

若转动惯量过大，则随之造成的径向力就会迫使紧固销挤压弹簧力。紧固销随后就会向前滑动到齿形部分。从分度盘转换到齿形部分就意味着紧固销无法咬合，分度台也就不会移动。把紧固销在旋回原来位置就可以重新使用分度台

缓冲调节

旋转分度台配有液压缓冲器。通过挡块可以调节缓冲特性。可以在前侧进行调节。

典型应用场合

1. 极小空间内的抓取应用

2. 用于传输气源和真空至旋转台 带1或2个独立导气管

用于在旋转分度台的中心安装 抓取设备或其它设备
