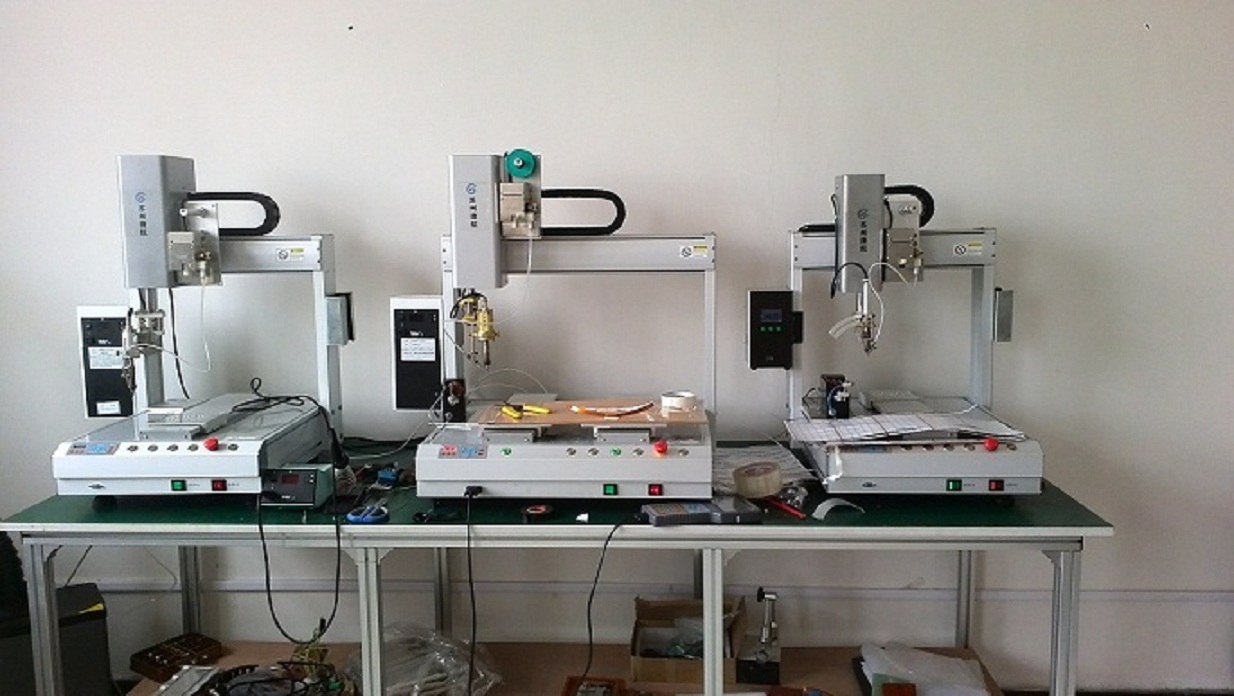

自动焊锡机智能定位点焊,一机顶三人,省时省力
硬件构成 Cortex-A8处理器，指令处理速度可达2.5G
系统规格
型号/规格
四轴焊锡机
可移动轴数
4轴（同步控制）；包含送锡器5轴
可移动动范围
X
200mm；有效工作范围180mm
Y
200mm；有效工作范围180mm
Z
100mm；有效工作范围90mm
R
/
移动最大速度（PTP）
X
800mm/sec
Y
800mm/sec
Z
800mm/sec
R
/
重复精度
X
±0.01mm
Y
±0.01mm
Z
±0.01mm
R
±0.02°
可以储存焊锡作业程序
1000个
每个作业程序可以允许焊点坐标数据
1000个
储存焊点坐标数据共计
10000个
位置教导方法
按键教导器，5寸TFT高清触摸屏输入
控制方式
PLC控制
驱动电机
日本步进
控制系统
DSP控制
电源
220V
空气压力
4～5kg cm2
最大消耗功率
300W
温度范围
常温-500℃
控温精度
±2℃
适用锡丝
Φ0.3～1.6mm
Y轴最大承重量
≤12Kg
适用工件形状
平面、直线、3D
工件尺寸（最大制具尺寸）
190mm(X轴)×190mm(Y轴)
允许制具高度（含产品）
30～65mm
制具安装孔
8-M4*0.7螺纹孔；孔距40*40mm 90*40mm（以中心线对称分布）
制具定位孔
2-直径6mm销钉孔；孔距60mm（以中心线对称分布）
四轴焊锡机可设置8组焊锡参数，可通过嵌入式工业计算机读取、保存全部焊锡参数。
自动焊锡机配套烙铁头系列：可根据客户工件定制烙铁头。
1、高精度的热电偶位于烙铁最前端，能检测到烙铁头前端温度的细微变化；
自动焊锡机 非标自动焊锡机器人 脉冲热压机 高频逆变直流点焊机 烟雾净化过滤器
显示方式 5寸TFT高清液晶
输入方式 高灵敏触摸屏+实体按键输入
文件生成 USB导入dxf或IGS文件、示教编程、回读控制卡文件
程序容量 内置存储512M（可选配扩展TF卡至8G），可存储1000文件，单文件最大可容纳10000个控制点
支持指令 运动指令：点焊、侧点焊、拖焊、圆弧拖焊
控制指令：速度、延时、输出/输入IO（可控制气缸）、暂停
文件指令：阵列、连接、锁定、回读
通讯方式 自供电USB2.0（480MHz），可支持USB导入/导出加工文件及系统配置文件
支持轴数 X/Y/Z/R轴及送锡轴，3/4轴可插补运行；Z轴/R轴可选择气缸实现
工艺特点 支持预送锡、回锡、预加热、后加热、焊接过程可支持2段送锡、可选8套焊接参数、烙铁升温检测、烙铁空闲待机、自动清洗烙铁、缺锡报警、堵锡报警、手动送锡/回锡、支持烙铁位置气缸
2、六秒钟之内即可到达300度；
3、卡式结构的烙铁头可快速更换并且安装方便容易；
4、烙铁头形式多样化，可满足各种焊锡条件。
05
05
2017
自动焊锡机器人 江苏自动焊锡机
来源:[苏州科晟泰机械设备有限公司]
联系人：闫先生
手机：15950179367
电话：0512-86663733
传真：0512-68180932
QQ：394587582
Email：kate.mz@163.com
地址：江苏省苏州市苏州市苏州市吴中区木东路
品牌：科晟泰
价格：47500.00
元/台
供应地：江苏省苏州市
产品型号：9821
