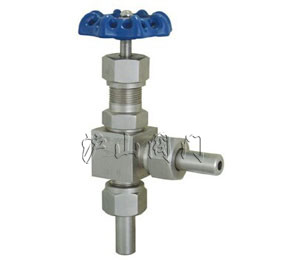

J24W角式针型阀
质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
销售：021-31007323
传真：021-33321522
技术：021-31007323
产品说明
服务承诺
订货流程
J24W角式针型阀
J24W
水、介质、油品
J24W角式针型阀介绍
2、连接形式：对焊式管接头；内螺纹连接
3、结构特征：锥面密封：浮动阀瓣；直角式通道
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
实验项目
压力值
公称压力
16
壳体实验
24
密封试验
17.6
气压试验
9.6
适用温度
≤425℃
适用介质
水、蒸汽、油品等
型号
阀体
接头
阀杆
螺帽
填料
J24H-160
20#
20#
2Cr13
20#
柔性石墨
J24W-160P
SS304
SS304
SS304
SS304
规格
M
Ф
L1
L
H
Do
重量（kg）
DN6
M20×1.5
φ14×4
70
70
96
63
1.0
DN10
M24×4.5
φ18×4
80
80
115
78
1.2
DN15
M30×1.5
φ22×4
90
90
122
100
2.2
DN20
M36×1.5
φ28×4
110
110
156
110
3.8
DN25
M39×1.5
φ33×4
115
115
170
140
4.5
11
14
2015
J24W角式针型阀
来源:[沪山阀门制造（上海）有限公司]
联系人：周先生
手机：18818008975
电话：021-31007323
传真：021-33321522
QQ：178876695
Email：shhushan@hushanfamen.com
地址：上海上海市浦东新区上海市浦东新区泥城镇新城路2号
品牌：上海沪山
价格：100.00
元/个
供应地：上海上海市
产品型号：J24W-160P
产品名称：
产品型号：
驱动方式：
手动
连接形式：
外螺纹
适用介质：
密封材料：
不锈钢、硬质合金
压力范围：
16.0MPa
公称通径：
DN6-DN25
常用材质：
不锈钢
技术咨询：
021-31007323
沪山阀门制造（上海）有限公司是国内著名〖J24W角式针型阀〗制造商，也是国内大型【针型阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖J24W角式针型阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
角式针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。 针型阀门比其他类型的阀门能够耐受更大的压力，密封性能好，所以一般用于较小流量，较高压力的气体或者液体介质的密封。 电动阀门与压力表配合使用是最合适的了，一般的针型阀门都做成螺纹连接(当然也有法兰及其他形式的连接)。
一、J24W角式针型阀结构形式：
二、J24W角式针型阀应用规范：
1、设计制造：GB/T 12224-1989 ；JB/T 7747-1995
三、J24W角式针型阀性能规范 单位：MPa
四、J24W角式针型阀主要零件材料：
五、J24W角式针型阀主要外形尺寸：
具体订货详情请进入：
