压力调节阀 自立式压力调节阀 ZZYM-65 自力式套筒阀 ZZYP-25 自力式压力调节阀 双座调节阀
产品说明
（KPa）
160～220 200～260 240～300 280～350 330～400
380～450 430～500 480～560 540～620 600～700
680～800 780～900 800～1000 900～2000
或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）
09
17
2025

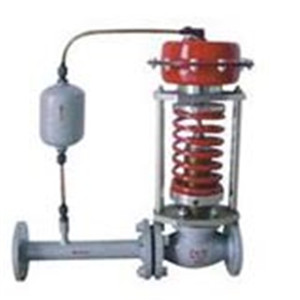

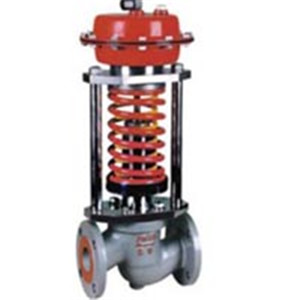

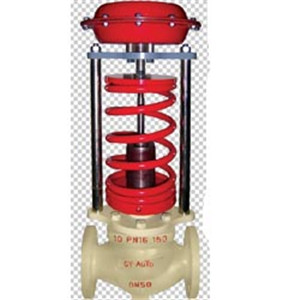

自立式压力调节阀 自立式调节阀
来源:[西安美天机电设备有限公司]
联系人：王女士
手机：18092189061
电话：029-88633439
传真：029-88633439
QQ：1064335044
Email：mtjd029@163.com
地址：陕西省西安市西安市西安市莲湖区劳动北路36号
品牌：美天机电
价格：面议
元/套
供应地：陕西省西安市
产品型号：ZZYP-25
ZZYP系列自力式压力调节阀是一种无需外加能源，利用被控介质自身能量当动力源、引入执行膜室产生推力，控制节流元件运动达到自动调节。具有测量、执行、控制的综合功能。可用在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压（用于阀后压力调节）泄压、稳压（用于阀前压力调节）的自动控制。
本系列产品有单座阀（ZZYP）、套筒阀（ZZYM）、双座阀（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(b型)和泄压用阀前压力调节（k型）。产品公称压力等级有pn16、40、64；阀体口径范围dn20～300；泄漏量等级有ii级、iv级和vi级三档；流量特性为快开；压力分段调节从15～2500kpa。可按需要组合满足用户工况要求。
主要技术参数：
公称通径DN（mm）
20
25
32
40
50
65
80
100
125
150
200
阀座直径DN（mm）
10
12
15
20
额定流量系数Kv
1.8
2.4
4.4
4
11
20
30
48
75
120
190
300
480
760
允许压差（MPa）
2.5
2.0
1.6
1.0
公称压力（MPa）
1.6 4.0 6.4
固有流量特性
快开
保证调压阀正常工作的最小压差P（MPa）
0.05
压力分段范围
15～50 40～80 60～100 80～140 120～80
工作温度℃
液体≤140;气体≤80；配冷凝器和散热片≤350
适合介质
气体、蒸汽、低粘度液体
法兰尺寸、型式
PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式
结构长度
按GB12221-89标准
可配附件
冷凝器（用于介质为蒸汽的场合）、散热片等。
执行机构信号接口
内螺纹M16×1.5
