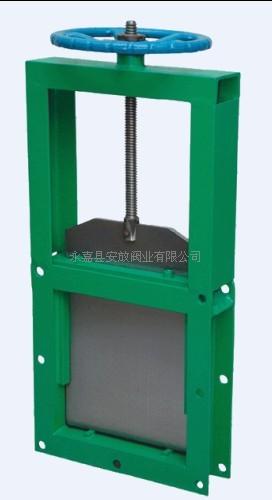

一、手动双向螺旋闸门详细信息

主要技术参数和性能：
公称通径：200×200、....、1000×1000
适用温度：-10~+200℃
连接法兰：GB/T9113、JB/T79
主体材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、软密封配套附件：
1、安装法兰
2、电磁阀
3、空气过滤器
4、行程开关气源压力：0.4~0.6MPa  电磁阀电压：DC24V、AC220V  行程开关控制电压：DC24V、AC220V

手动双向螺旋闸门用途：

        双向螺旋闸门用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制量变化较大，启动频繁，切断迅速的理想设备。

手动双向螺旋闸门结构特点：

        结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于  Φ  10mm  的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，  操作方便，  能随时调节开度。该阀门有手轮和链轮操纵两种操作形式，  I  型为手轮，  II  为链轮。单向和双向两种结构形式，  LZD  为单向、  LZS  为双向。

手动双向螺旋闸门工作原理：

          主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。

手动双向螺旋闸门主要零件材料及连接尺寸

类别  A×A  B×B  C×C  H  L  n-d  重量  单向
200×200  256×256  296×296  820  100  8-Φ12  62
250×250  306×306  346×346  930  100  8-Φ14  70.5
300×300  356×356  396×396  1050  100  8-Φ14  81
400×400  456×456  496×496  140  100  12-Φ14  114
450×450  510×510  556×556  1450  120  12-Φ18  130
500×500  560×560  606×606  1610  120  16-Φ18  147
