一、D341X蜗轮法兰式软密封蝶阀简介：
产品名称：
蜗轮法兰式软密封蝶阀
产品型号：
D341X
产品口径：
DN50-DN2000
产品压力：
0.6MPa-1.6MPa
产品材质：
铸铁、球铁、碳钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
本公司的D341X蜗轮法兰式软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
二、D341X蜗轮法兰式软密封蝶阀特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
三、D341X蜗轮法兰式软密封蝶阀工作原理：
D341X蜗轮法兰式软密封蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为90度之间，旋转到90往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

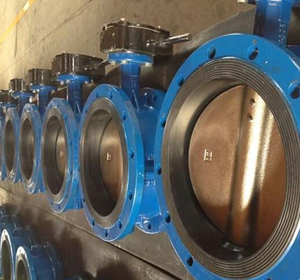

四、D341X蜗轮法兰式软密封蝶阀产品实拍：
五、D341X蜗轮法兰式软密封蝶阀应用标准：
六、D341X蜗轮法兰式软密封蝶阀性能规范：
设计标准
国标系列
设计标准
GB/T12237
法兰连接尺寸
GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度
GB/T12221-1989
压力试验
GB/T13927-1992；JB/T9092-1999
七、D341X蜗轮法兰式软密封蝶阀零件材料：
公称通径
DN（mm）
50～2000
公称压力
PN（MPa）
0.6
1.0
1.6
试验压力
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用介质
空气、水、污水、蒸气、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
八、D341X蜗轮法兰式软密封蝶阀密封材料选用和适用温度：
零件名称
材料
阀体
各种橡胶、聚四氟
蝶板
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈
球墨铸钢、铸钢、合金钢、不锈钢
阀杆
2Cr13、不锈钢
填料
O型圈、柔性石墨O
九、D341X蜗轮法兰式软密封蝶阀连接尺寸：
材料品种
氯丁橡胶
丁晴橡胶
乙丙橡胶
聚四氟乙烯
硅橡胶
氟橡胶
代号
X或or J
XA或or JA
XB或or JB
XC、JC或or F
XD或or JD
XE或or JE
耐最高温度
82℃
93℃
150℃
232℃
250℃
204℃
耐最低温度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
适用工作温度
≤65℃
≤80℃
≤120℃
≤200℃
≤200℃
≤180℃
十、D341X蜗轮法兰式软密封蝶阀安装实例：
公称通径
长度
外形尺寸
连接尺寸
0.6MPa
1.0MPa
1.6MPa
mm
L
H
H0
A
B
D
D1
D2
n-d
D
D1
D2
n-d
D
D1
D2
n-d
50
108
63
306
180
200
140
110
88
4-14
165
125
99
4-18
165
125
99
4-18
65
112
70
321
180
200
160
130
108
4-14
185
145
118
4-18
185
145
118
4-18
80
114
83
346
180
200
190
150
124
4-18
200
160
132
8-18
200
160
132
8-18
100
127
105
387
180
200
210
170
144
4-18
220
180
156
8-18
220
180
156
8-18
125
140
115
411
180
200
240
200
174
8-18
250
210
184
8-18
250
210
184
8-18
150
140
137
447
270
280
265
225
199
8-18
285
240
211
8-22
285
240
211
8-22
200
152
164
572
270
280
320
280
254
8-18
340
295
266
8-22
340
295
266
12-22
250
250
206
646
270
280
375
335
309
12-18
395
350
319
12-22
405
355
319
12-26
300
270
230
738
380
420
440
395
363
12-22
445
400
370
12-22
460
410
370
12-26
350
290
248
761
380
420
490
445
413
12-22
505
460
429
16-22
520
470
429
16-26
400
310
289
877
450
470
540
495
463
16-22
565
515
480
16-26
580
525
480
16-30
450
330
320
938
480
490
595
550
518
16-22
615
565
530
20-26
640
585
548
20-30
500
350
343
993
480
490
645
600
568
20-22
670
620
582
20-26
715
650
609
20-33
600
390
413
1131
480
490
755
705
667
20-26
780
725
682
20-30
840
770
720
20-36
700
430
478
1476
640
660
860
810
772
24-26
895
840
794
24-30
910
840
794
24-36
800
470
525
1533
640
660
975
920
878
24-30
1015
950
901
24-33
1025
950
901
24-39
900
510
585
1655
750
860
1075
1020
978
24-30
1115
1050
1001
28-33
1125
1050
1001
28-39
1000
550
640
1765
850
900
1175
1120
1078
28-30
1230
1160
1112
28-36
1255
1170
1112
28-42
1200
630
755
1995
850
900
1405
1340
1295
32-33
1455
1380
1328
32-39
1485
1390
1328
32-48
12
08
2015
