一、H742X液动池底排泥阀使用范围：
阀体部分
型号
H742X-10
H742X-16
公称压力（MPa）
1.0
1.6
试验
压力
密封（MPa）
1.1
1.76
强度（MPa）
1.5
2.4
适用介质
水
温度（°C）
<80
驱动部分
驱动介质
水（使用压缩空气，订货时注明）
驱动压力（MPa）
0.3—1.0
介质温度（°C）
<50
控制部分
(另配)
控制器输入电压（V）
Ac220
电磁阀线圈电压（V）
Ac220
电磁阀线圈功力（W）
10—15
零件名称
阀座
阀瓣
阀杆
缸体
活塞板
活塞皮碗
材料牌号
HT200
HT200
不锈钢
HT200
HT200
耐磨丁晴橡胶
产品名称：
液动池底排泥阀
产品型号：
H742X
产品口径：
DN80-DN300
产品压力：
1.0MPa-1.6MPa
产品材质：
铸铁、碳钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
本阀又名池底快开排泥阀，主要安装于各类池子底部，作排除泥沙用。是上海沪山阀门厂结合国外先进技术自主开发生产，是现目前国内质量最稳定的排泥阀。还可为用户按需生产和加工定制。
二、H742X液动池底阀常温工作原理：
本类阀门由阀体，液压缸，活塞，阀杆，阀瓣组成。液压缸是液体工具，液体作为动力，活塞，阀杆作为开关。开启只需要一分钟可以打开阀板，此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀密封件性能强，开关灵活，检修方便，使用寿命长等特点，寿命可长达五年以上。用换向阀改变流体进入液压缸的上腔或下腔推动活塞运动，并带动阀板升降，使阀开启或关闭达到流体通断。JM742X隔膜式池底排泥阀用于自来水公司或其他公司的各类水池、排除内泥沙。
三、H742X液动池底阀性能及特点：
1、液压缸工作介质用于清水，压力取之于自来水自身压力，无需另加设备。
2、用电磁换向阀与液压缸配套便于实现自控，远控或集中控制。
四、H742X液动池底阀技术参数：
五、H742X液动池底阀性能参数:
六、H742X液动池底阀零部件材料：
适用温度
常温
液压缸工作压力
0.3－1.0MPa
液压缸驱动介质
清水、空气、油

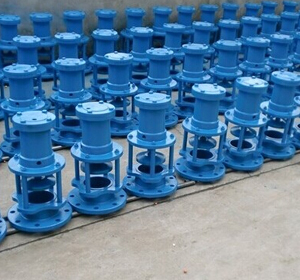

七、H742X液动池底阀产品实拍图及外形结构图：
八、H742X液动池底阀外形连接尺寸
九、H742X液动池底阀安装案例：
H742X－1.0
接管螺纹G
阀杆材料
H
S
D
D1
Z－Фd
150
110
490
280
240
8-23
1/2’’
不锈钢
200
110
534
335
295
8-23
1/2’’
不锈钢
250
110
570
390
350
12-23
1/2’’
不锈钢
300
140
610
440
400
12-23
3/4’’
不锈钢
400
140
710
565
515
16-25
1’’
不锈钢
500
160
310
670
620
20-25
1’’
不锈钢
12
20
2015
H742X液动池底排泥阀
