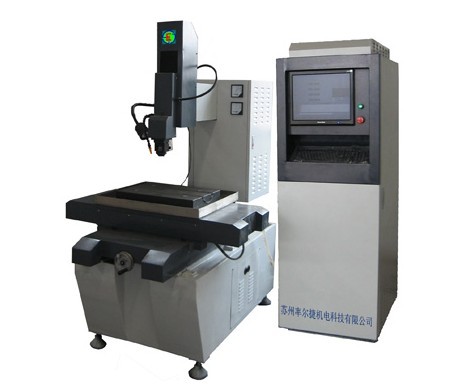

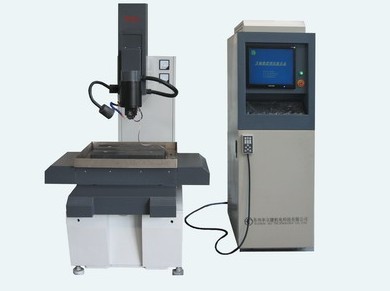

数控微孔（喷丝孔）电火花加工机

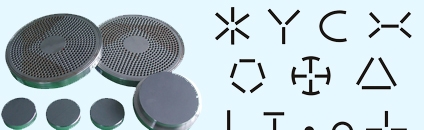

    数控微孔（喷丝孔）电火花加工机利用电火花放电蚀除原理，能加工不锈钢、黄铜、淬火钢等各种导电材料。采用圆形细长丝电极或异形电极加工各种高精度、高光洁度的精密圆形和异形微孔。可加工￠0.08~￠1mm圆形和异形孔。孔深一般在1~5mm以内。 主要用于化纤喷丝板精密喷丝孔加工。

数控微孔（喷丝孔）电火花加工机性能
    喷丝孔加工精密圆形微孔范围一般在￠0.08~￠1mm。
    喷丝孔孔的加工精度：±0.003mm（孔径≤Φ0.2mm 厚度≤1.0mm 材料1Cr18Ni9Ti）。
    喷丝孔加工表面粗糙度: Ra≤0.4μm 。
    喷丝孔单孔加工时间﹤30秒（孔径￠0.2mm 厚度1.0mm 材料1Cr18Ni9Ti）。
     微孔加工圆周分布角及轴向夹角其散差不超过±1°。

     加工微孔加工后针阀体喷孔流量在±3％之内。
     数控X、Y、C、W轴采用交流伺服电机及驱动系统半闭环控制。交流伺服电机运动速度快比步进电机快10倍。
    机床均采用滚动导轨、滚珠丝杠,精度高。自动高速进行深小孔加工。
    计算机采用工控机，工控机性能稳定，干扰小。带USB接口。
     数控软件为自主开发，可根据客户要求定制。加工过程中，实际加工时间与设定时间偏差超过设定范围时报警。具有自动对边和找中心功能，采用G代码编程和图形化编程，可兼容CAD文件。
    一键开启，完成孔位自动加工，可以批量加工零件，整个加工过程除更换电极外实现自动加工。

数控微孔（喷丝孔）电火花加工机主要技术参数
    工作台面尺寸                      350x500 mm
    X轴行程                              320 mm
    Y轴行程                              400 mm
    W轴伺服行程                       200 mm
    S轴伺服行程                        400 mm
    C轴分度范围                        0-360°
    C轴分度精度                        5’
    C轴分度重复精度                  3’
    工作台运动的定位精度          横向0.020 mm 纵向0.020mm
    工作台运动的重复定位精度    0.012mm
    输入功率                             3 KVA

     各轴行程可根据客户要求定制机床的规格。

    苏州率尔捷机电科技有限公司提供数控电火花微孔机,喷丝板微孔加工，喷油嘴微孔加工的技术服务，公司可根据客户特殊要求，量身定制各种电火花加工专机，同时可为客户提供整套电加工解决方案。

苏州率尔捷机电科技有限公司提供数控电火花微孔机机床技术服务，公司可根据客户特殊要求，量身定制各种电火花加工专机，同时可为客户提供整套电加工解决方案。
