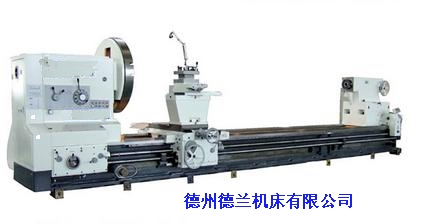

CW611E系列卧式车床主要是承担各种车削工作，它能够车削各种零件的端面、外圆、内孔及公制螺纹、英制螺纹、模数螺纹、径节螺纹等。可用上刀架单独机动车削短锥，还可能上刀架与纵向进给配合机动车削长锥。此外还具有钻孔套料，镗孔等功能。机床的功率大、转速高、刚性强。可以使用硬质合金刀具进行强力车削，来加工各种黑色金属和有色金属。
本机床由床身、床头箱、走刀箱、尾座、拖板及刀架、溜板箱、固定装置等部分组成。
技术规格
参数
技术规格
参数
床身上最大工件回转直径
1300mm 1500mm 1700mm 1900mm 2100mm
中刀架最大行程
400mm
最大工件长度
1000mm 2000mm 3000mm 4000mm 5000mm 6000mm 7000mm 8000mm 10000mm 12000mm
上刀架的行程
180mm
刀架上最大工件回转直径
900mm 1100mm 1300mm 1500mm 1700mm
上、中、下刀架刻度盘每转一格进给量
0.05mm
机床导轨宽度
1100mm
滑板最大横向行程
750mm(CW61125E CW61140E CW61160E)
床鞍的最大行程
1000mm 2000mm 3000mm 4000mm 5000mm 6000mm 7000mm 8000mm 10000mm 12000mm
拖板的快速移动
850mm(CW61180E CW61200E);
机床卡盘与尾座顶尖间最大承重
18t
纵向
3740mm/Min
主轴孔直径
Φ100mm
横向
1870mm/Min
主轴孔前端锥度
公制140#
顶尖套筒直径
260mm
主轴每分种的转速范围
2-200r/Min
顶尖套筒的锥度
公制80
主电机功率
DC55kW
床尾电动移动速度
1000mm/Min
四爪单动重型卡盘
Φ1250mm
型号
CB-B10
主轴每转刀架的纵横向进给量种数
56种
最大流量
10L/Min
纵向
0.1-12mm
工作压力
2.5MPa
横向（为纵向的二分之一）
0.05-6mm
转速
1500r/Min
主轴中心至刀具安装基面的垂直距离
50mm
中心架
120mm-470mm (CW61125E CW61140E CW61160E) 400mm-700mm(CW61180E CW61200E)
刀具截面
45×45mm
跟刀架
50mm-220mm (CW61125E CW61140E CW61160E)
01
01
2020
CW611E系列卧式车床 经济型卧车 德州机床厂
来源:[德州德兰机床有限公司]
联系人：魏先生
手机：13884681939
电话：0534-2481156
传真：0534-2481156
QQ：2984348075
Email：dzdljcgs@126.com
地址：山东省德州市德州市新华工业园
品牌：德州德兰机床
价格：面议
元/台
供应地：山东省德州市
产品型号：CW61140E
