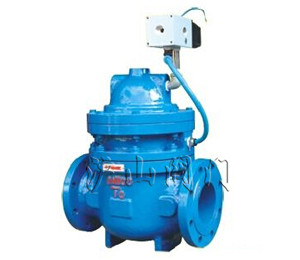

一、J841X电磁液动隔膜排泥阀简介：
J841X电磁液动隔膜排泥阀由电磁换向阀、隔膜式压力腔及主阀体等三部组成。也可以有其它多驱动方式。产品适用于水处理厂各类沉淀池，污泥池，用以排放水池内泥沙，污物及废水。该阀采用双室隔膜结构，运动无磨损，不因杂质而漏水，对泥沙淤积不敏感。润滑、密封性能好，采用衬胶阀板，阀座斜度开口不易沉积泥杂物，驱动介质压力低，采用手动或电动集中控制，经久耐用，使用寿命长。
二、J841X电磁液动隔膜排泥阀主要技术参数：
公称压力
1.0MPa
使用温度
常温
驱动介质
清水、气、油（订货时注明）
驱动压力
管道实际压力+0.2MPa
电磁阀线圈电压
DC24 AC220(订货时注明)
阀体、阀盖、压力室、阀板材料
HT200、QT400-15
法兰连接标准
GB/T 17241.6-98
试压标准
GB/T 13927-92
三、J841X电磁液动隔膜排泥阀工作原理：
J841X电磁隔膜排泥阀的主要工作原理是：是采用双室隔膜传动机构替代活塞式，无运动磨损，本产品由液压缸和角式截止阀组合而成，液压缸内动力带动瓣升降，使阀体通道开或闭，以达到流体通断。液压缸的活塞密封件为L型皮碗,其密封性能好，经久耐用。阀瓣与阀座为软密封，密封性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。
四、J841X电磁液动隔膜排泥阀规格尺寸(单位：mm)：
公称通径DN
L
H
D
D1
Z－Фa
50
230
225
165
125
4-18
80
285
270
200
160
4-18
100
360
375
220
180
8-18
150
455
450
285
240
8-23
200
585
645
340
295
8-23
250
720
770
395
350
12-23
300
800
900
445
400
12-23
400
960
1030
565
515
16-25
产品名称：
J841X电磁液动隔膜排泥阀
产品型号：
J841X
产品口径：
DN15-500mm
产品压力：
1.0MPa
产品材质：
铸铁、铸钢、不锈钢
联系电话：
021-31007323
联系传真：
021-33321522
Email：
hushanfamen@126.com
联系人：
周生
联系手机：
18818008975
QQ：
178876695
公司名：
沪山阀门制造（上海）有限公司
帐号：
03416900040041464
税号：
310115312539830
售后承诺：
质保一年，质量三包：包修、包换、包退。
